消防泵、 水泵接合器及室外消火栓設備 安裝施工問題探討
在消防設施安裝施工中，人們比較重視電氣設備安裝，因?yàn)殡姎庠O(shè)備安裝一旦遺留問題會立即影響整體消防系統正常工作或造成安全事故，而對于水泵、水泵接合器及室外消火栓等較笨重的設備安裝經常麻痹大意。眾多滅火救援實戰發現， 這些看似笨重，留下隱患又不會立即顯現問題的情況正是目前我國固定消防設施經常不能發揮作用的主要原因。所以，消防泵、水泵接合器及室外消火栓設備安裝施工也必須嚴格遵守基本規則，杜絕隱患發生。
水泵安裝時要特別注意設備找平，對于分體安裝

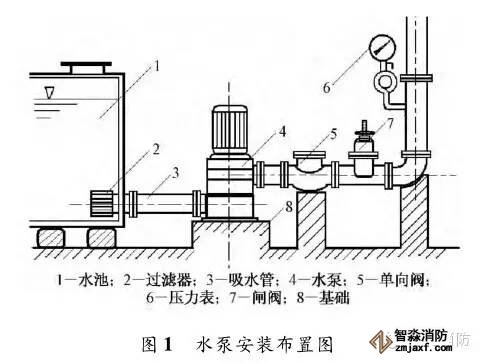

的水泵機組，還要使水泵連軸器找正對中。如果忽視了這一點，容易在泵組大負荷運行時出現故障。分體安裝的水泵機組的正確安裝布置如圖 1 所示。
消防泵的出水管上應安裝止回閥、控制閥和壓力
表，或安裝控制閥、多功能水泵控制閥和壓力表。泵房系統的總出水管上還應安裝壓力表和泄壓閥，安裝壓力表時應加設緩沖裝置。壓力表和緩沖裝置之間應安裝旋塞。壓力表量程應為工作壓力的 2 ～2. 5 倍。為使水泵機件潤滑，啟動迅速，則在水泵的出水管上應設置檢查和試驗用的放水閥門。為保證環狀管網有可靠的水源，當消防泵出水管與環狀管網連接時，其出水管不應少于兩條，當其中一條出水管檢修時，其余的出水管應仍能供應全部用水量。一組消防泵的吸水管不應少于兩條，當其中一條損壞時，其余的吸水管仍能通過全部用水量，對于高壓或臨時高壓消防給水系統，其每臺消防泵應有獨立的吸水管。
-
2 安裝施工中發現的問題
(1) 吸水管上的閥門安裝與柔性連接問題。采用自灌式引水的消防泵，為便于檢修，通?？稍谒梦苌显O(shè)置控制閥門。吸水管上的控制閥應在消防泵固定于基礎上之后再進行安裝， 否則易出現泵組工作一段時間后水泵移位，導致泵組整體運行故障。控制閥采用蝶閥時，因蝶閥螺栓孔有調整曠量，也曾發現安裝人員偷工減料，使用了直徑略小于消防泵進水口的蝶閥，這會增加吸水阻力，使泵組整體供水能力下降。另外，也曾發現蝶閥上沒有可靠鎖定裝置，這會因機械震動導致蝶閥閥瓣關閉，影響供水。
當消防泵和消防水池位于獨立的兩個基礎上且相互為剛性連接時，吸水管上必須加設柔性連接管，否則極易導致吸水管斷裂或水泵位移。

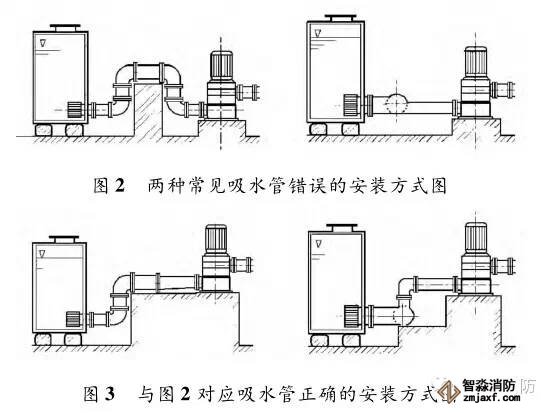

(2) 常見吸水管安裝問題。吸水管與水泵連接，應以不使吸水管內積聚空氣為基本原則。為了不使吸水管內積聚空氣，吸水管應有向水泵漸漸上升的坡度，一般采用大于或等于千分之五的坡度。圖 2 是兩種常見錯誤的安裝方式;圖 3 是與圖 2 對應的兩種正確安裝方式。
水泵吸水管內聚集空氣是十分危險的，一是易導致氣蝕現象，二是容易出現供水間斷。
(3) 水泵選型問題。水泵是水泵房?jī)?nèi)重要的消防
設備，水泵選型除了按照設計要求選型外還應考慮水泵房供水任務的實際需要。因?yàn)楝F(xiàn)代建筑的建設過程在增長，并且建筑功能和建筑規模隨著建設時間拉長也在變化。消防泵房，按作用分為取水泵房、送水泵房和加壓泵房;按使用目的分為生活—生產—消防合用泵房、生產—消防合用泵房、生活—消防合用泵房和獨立的消防泵房;按工作狀態分為工頻水泵房和變頻調速恒壓變量水泵房。水泵房供水任務變化或工作狀態變化時，水泵選型應當變化。
消防水泵接合器按放置位置分墻壁式、地上式、地下式，按組裝形式分組裝式和整體式。其中組裝式水泵接合器在安裝施工中經常存在隱患。
部件連接的順序是固定的， 應按照進水接口、 本體、聯接管、彎管、止回閥、安全閥、控制閥、系統管網的順序進行組裝。止回閥的安裝方向應使消防用水能從消防水泵接合器進入系統;在安全閥閥體的下部安裝放空閥。
2. 2 安裝施工中發現的問題
(1) 永久性固定標志問題。在同一建筑中，自動
噴水滅火系統、室內消火栓系統均設置了消防水泵接合器，則這些水泵接合器就必須設置能夠相互區分的永久性標志。如果自動噴水滅火系統中同時包含開式和濕式系統，對應的水泵接合器也必須設置能夠相互區分的永久性標志;如果室內消火栓系統管網設計是分區供水方式，對應的水泵接合器也必須設置能夠相互區分的永久性標志。最簡單的永久性固定標志是用不同顏色的油漆在水泵接合器本體上標字，以區別該水泵接合器可以向建筑內的相應管網供水。這個工序很簡單，卻容易被忽視。但是一旦缺少了這個工序，問題是十分嚴重的，這會在滅火救援中導致供水混亂。
(2) 連接管長度選擇問題。

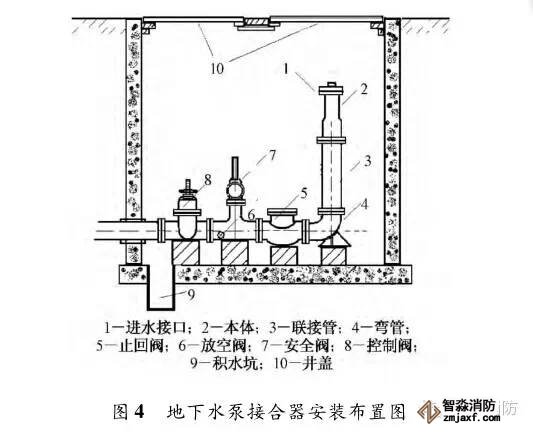

連接管是調整水泵接合器進水接口高度的部件，接口高度以能夠方便消防員連接水帶為宜。比如圖 4 中連接管的選擇，要使水泵接合器安裝后進水口與井蓋底面的距離不大于0. 4 m，且應不小于井蓋的半徑。這樣消防員容易操作水帶連接，同時井蓋打開時又不會碰觸進水接口。
墻壁消防水泵接合器安裝高度距地面宜為0. 7 m，并與墻面上的門、窗、孔、洞的凈距離應不小于2.0 m，且不應安裝在玻璃幕墻下方。
隨著城市化進程的不斷加快，鄉鎮高層建筑群越

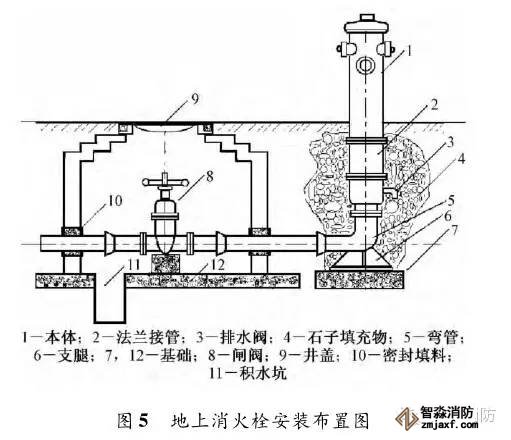

來越多，室外消火栓設施安裝已經不再完全屬于城市市政自來水公司的工作了，因此更容易造成安裝施工不規范。室外消火栓有地上式和地下式兩種，因涉及到消火栓的保養問題，實際安裝中地上式室外消火栓更容易留下安裝遺憾。地上式室外消火栓正確的安裝布置如圖 5 所示。
安裝施工中發現的問題
(1) 鏈接消防車吸水管的消火栓出水口不朝向消
防車?？刻帲瑢?dǎo)致火災時消防車不能直接與消火栓耦合吸水滅火。
(2) 消火栓接管及其以下必須放置規定數量的石
子填充物。如果施工中偷工減料不放石子填充物，易導致排水閥堵塞， 消火栓內長期充水， 無法過冬。
(3) 積水坑是為了保護閘閥及閥門井內金屬部
件，并保持井內干燥的輔助設施。多數消火栓井內沒有設置積水坑， 這不利于消火栓維護保養。
