圖解給排水工程施工中那些曾經犯的錯！

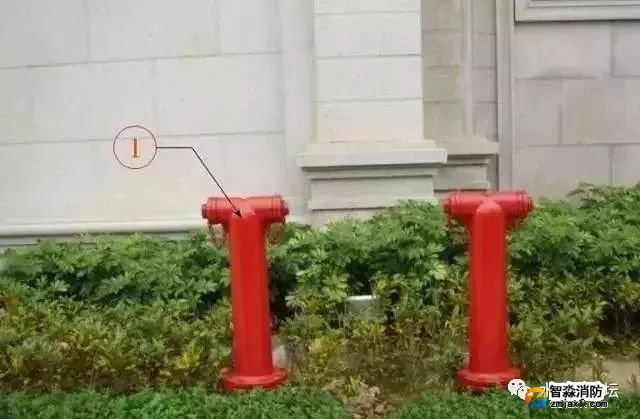

①消防接合器應標注有系統，區域標識。

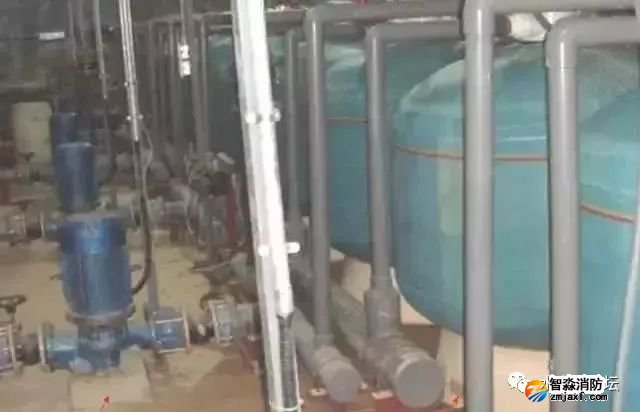

①泳池泵房的設備應布置在100~150㎜ 的設備基礎上，周邊還應有環形水溝，匯集后排向集水井。
①對夾式蝶閥不應直接與軟接頭連接，而應有一段過渡法蘭短管。
②管道支架未干油面漆處在半成品狀態下交工。

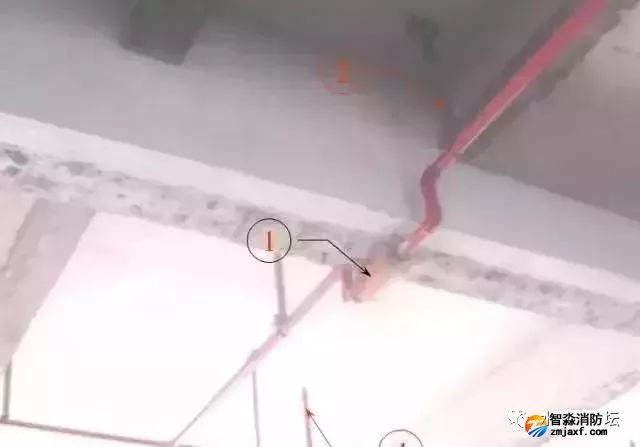

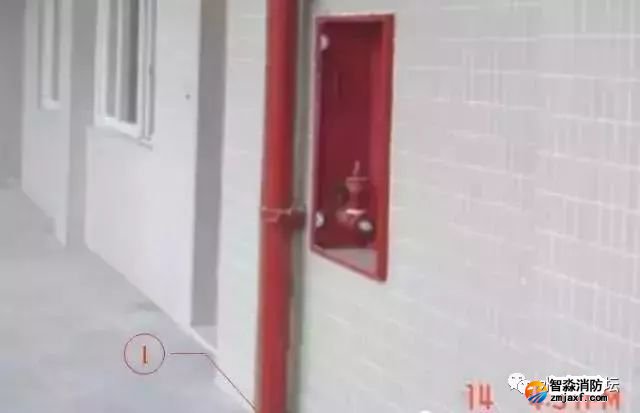

①管道立管穿過樓板無安裝套管。
①管件不直接安裝在墻體，符合要求，過墻處的套管與墻體平齊，且同心度符合要求。
②管道轉彎處布置支架合理。
③管道油漆整潔，無滴痕，與支架的分色無相互污染現象。

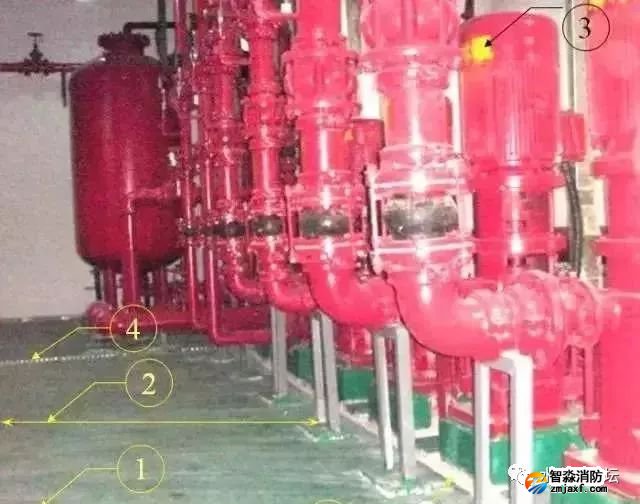

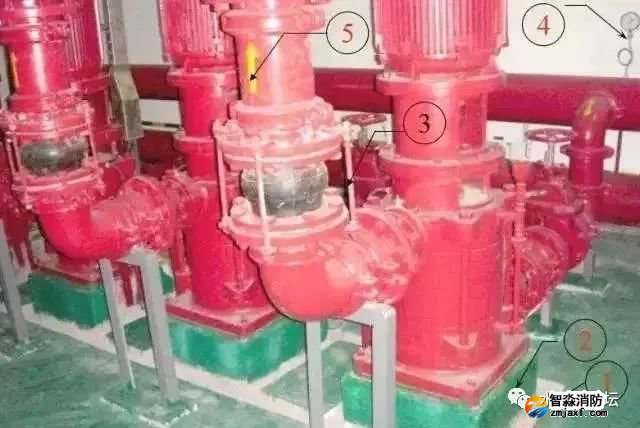

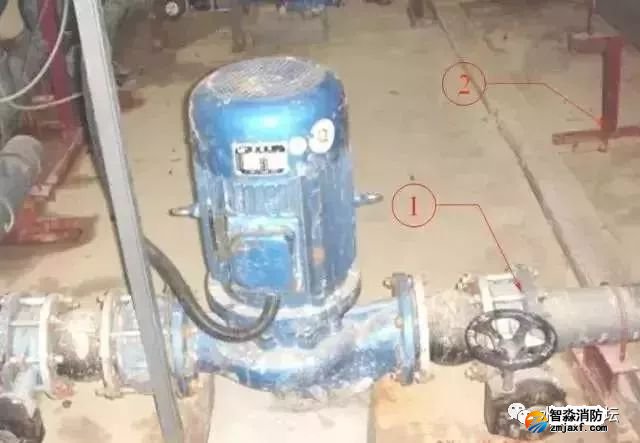

①水泵的環型水溝布置方法。
②設備基礎應高出地面100~150㎜。
③軟接頭拉桿的正確安裝方法。
④壓力表安裝無加裝截止閥或旋塞閥，壓力表回形管應加工成Ф狀。
⑤管道應有明確的標識，內容有介質流向，系統名稱，使用區域。

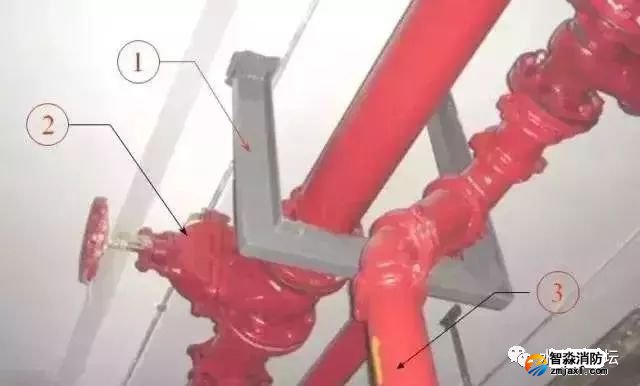

①管道支吊架符合要求，工藝性較好，在閥門邊100~200㎜ 處布置合理。卡碼鉆孔尺寸準確。螺栓外露2~5螺距符合要求。

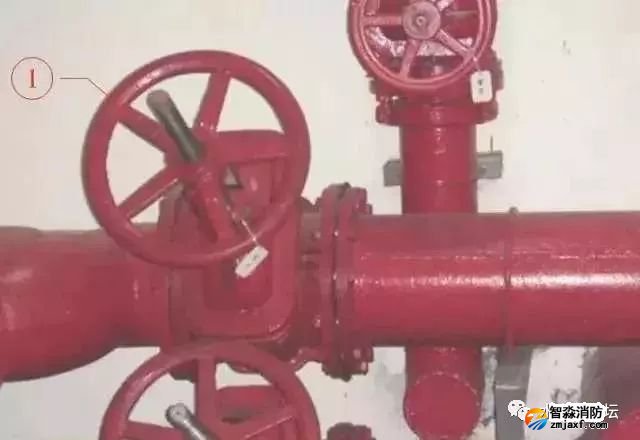

②帶開啟標志的暗桿閘閥（消防系統允許使用）
③管道安裝工藝合理、美觀。

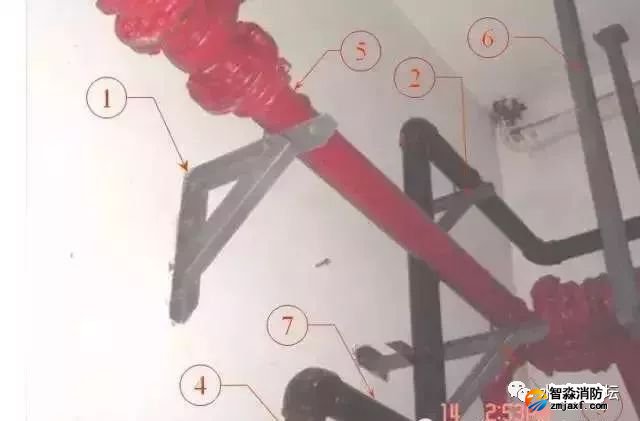

①②③三角型支吊架的使用正確，且布置在彎頭，閥門處位置準確。
④在轉彎處應增加支吊架。
⑤⑥⑦油漆分色美觀，消防管使用紅色，排污管使用黑色，支吊架使用灰色，且互不污染，但應增加管道的標色。

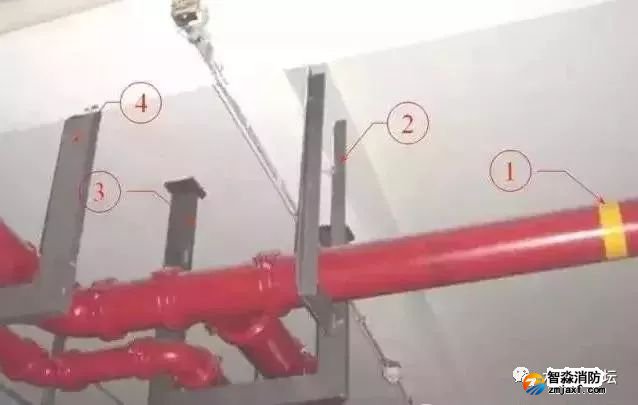

①消防噴淋系統增加100mm寬的黃色色環，方便與消火栓系統區分。
②③④在管道轉彎處，三通處安裝支吊架，位置準確合理。
①②支吊架選用合理，卡碼安裝位置正確，但螺栓外露偏長。
③卡箍管件安裝方向一致。
①承插式鑄鐵和轉法蘭連接正確接法。
①球墨承插式鑄鐵管不得與鍍鋅鋼管承插式直接連接，應使用過渡管件（如加鑄鐵法蘭短管與鍍鋅鋼管法蘭連接）。

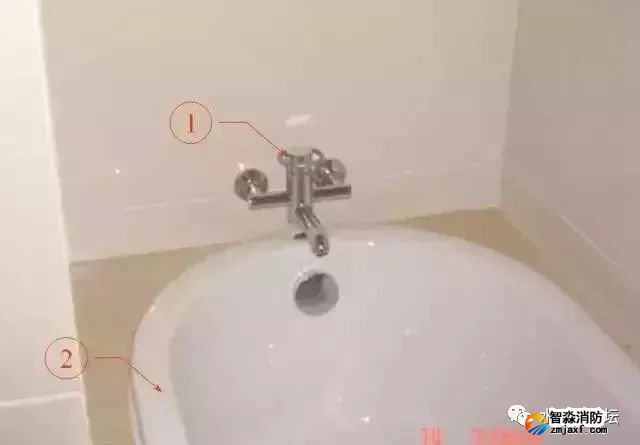

①浴缸龍頭出水口離墻角380mm，高度580mm，允許偏差±5mm。
②浴缸安裝應使用座漿法，即用30%和水泥70%的細水加少量水（以用手拿起能散為準）鋪在浴缸底部作墊層的做法。

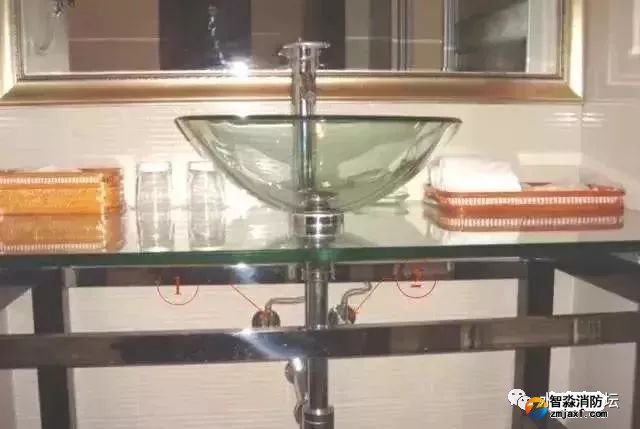

①②杯盤給水口高于地面400mm，冷熱水口間距200mm，允許偏差±5mm。

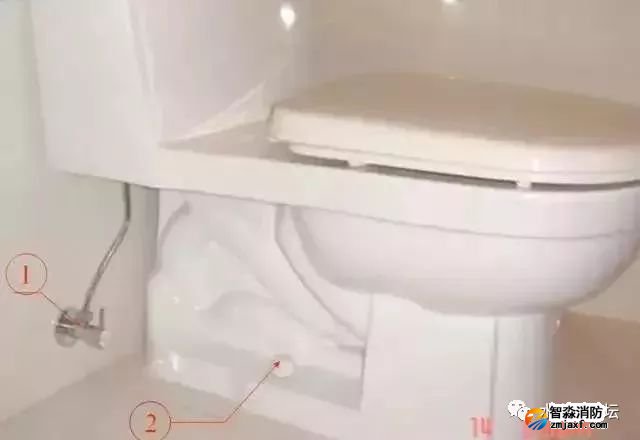

①座廁給水口中偏左200mm，標高100mm，允許偏差±5mm。
②座廁底座螺栓必須用膠帽遮蓋，潔具安裝均用不銹鋼螺栓固定。
①熱水管道支承必須采用難燃PVC絕緣卡碼。

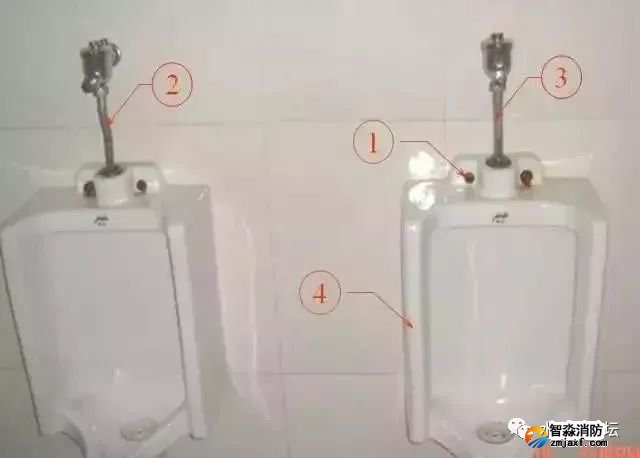

①衛生潔具安裝裝應使用不銹鋼，膨脹螺栓。
②沖水閥中心與潔具中心偏差
③沖水閥中心潔具中心對中
④衛生潔具安裝應符合：1、坐標：單獨器具允許偏差10mm，成排器具允許偏差5mm，2、標高：單獨器具允許偏差±15mm，成排器具允許偏差± 10mm，3、器具水平度允許偏差2mm，垂直度允許偏差3mm。

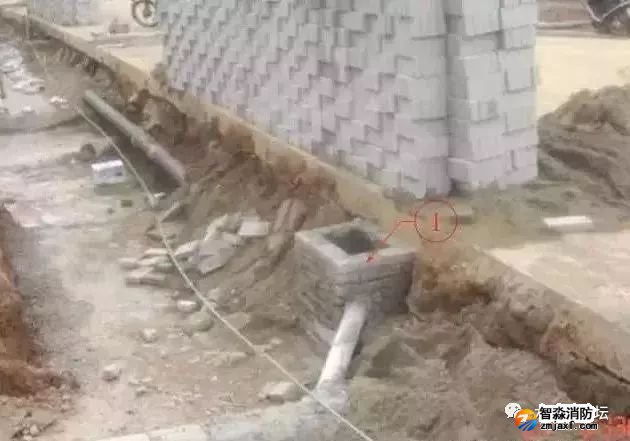

①室外馬路邊鋪設的供水管必須安裝在馬路邊緣500mm，深度700mm（管面算）范圍內。

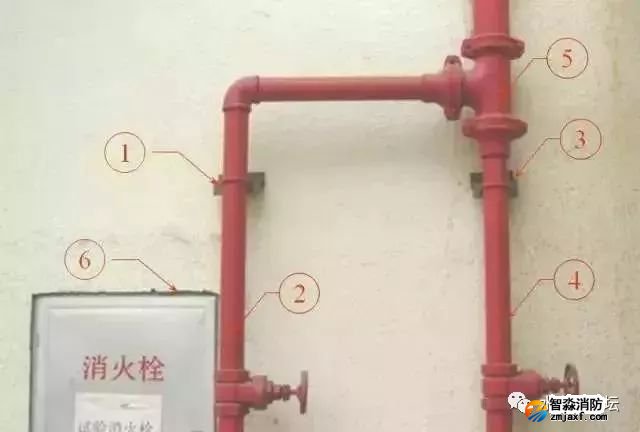

①該部位支架應安裝在離彎頭150mm左右處。
②④在閥門部位應設置支架。
⑤主管上應選用溝槽式三通而不是機械式三通，以避免降低立管的機械強度。
⑥消防栓箱體應橫平豎直，誤差1mm/m。
①管井管道布置整齊美觀。

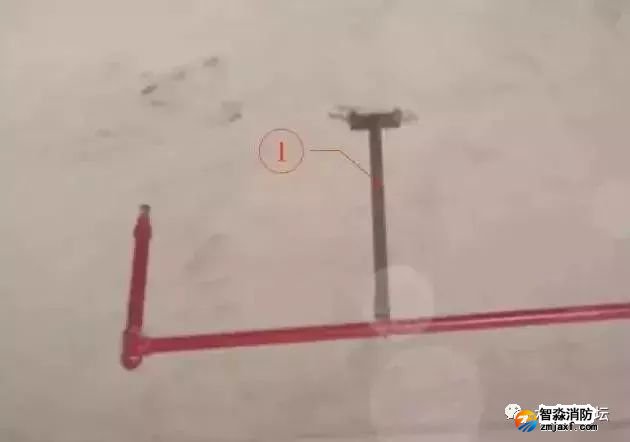

①末端支架噴頭距離偏遠，規范為350~700mm之間，宜為500mm較合適。

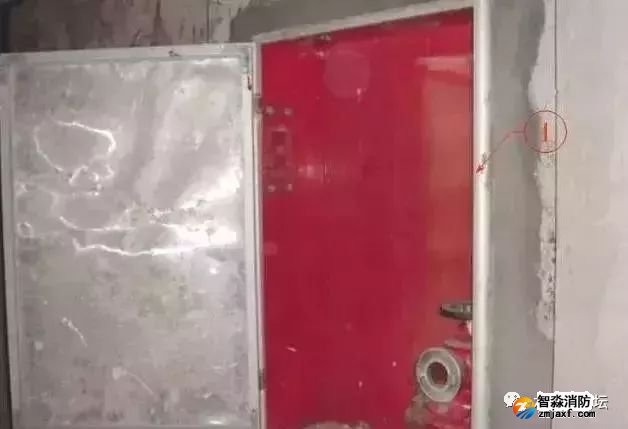

①消火栓箱與批蕩尺寸配合準確，建議箱門做成分體可伸縮型，箱體做好產品保護，保證消火栓箱體完好地交付使用。

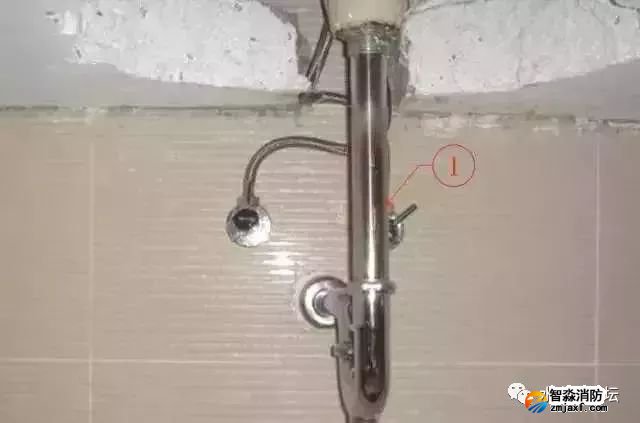

①下沉式（面盆，底盆）洗手盆給水口高于地面450mm，冷熱出水口間距200mm，允許偏差±15mm。

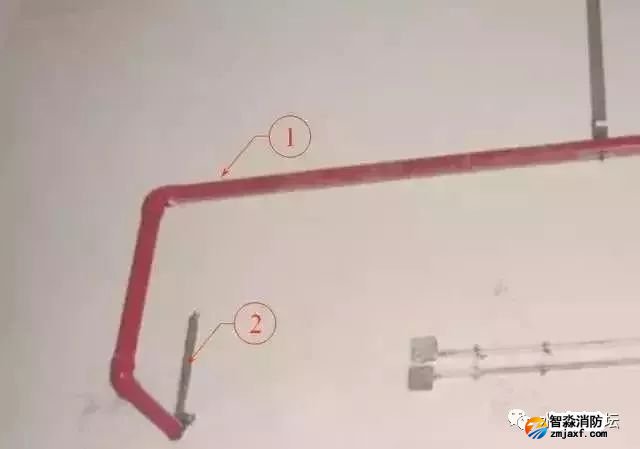

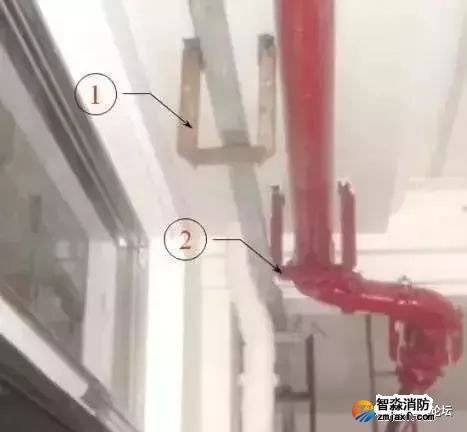

①彎頭部位應增加支吊架。
②盡量避免這種支架布置方法（因對安裝套管不利）。

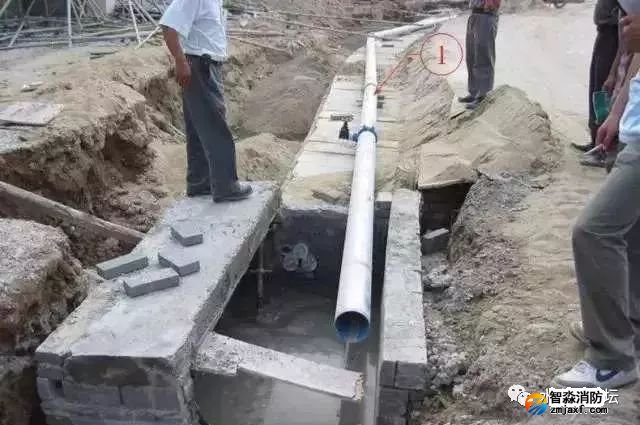

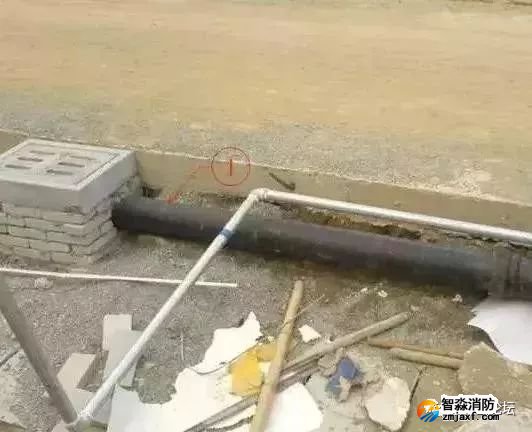

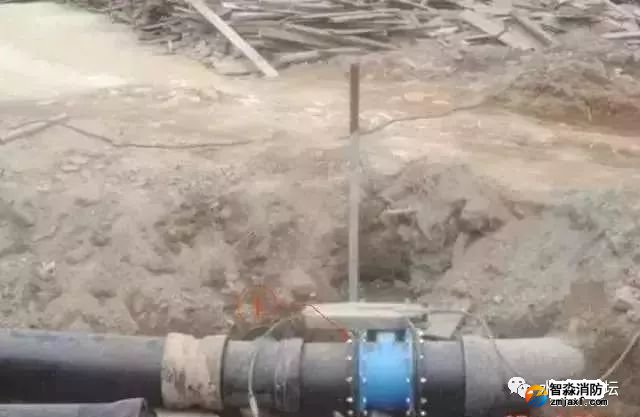

①室外供水管應沿路邊(500㎜范圍內)敷設,埋設深度在700㎜以上。
①室外供水管應沿路邊(500㎜范圍內)敷設,埋設深度在700㎜以上。

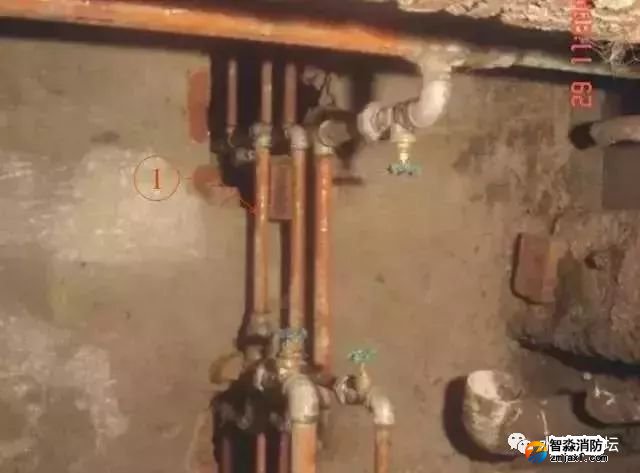

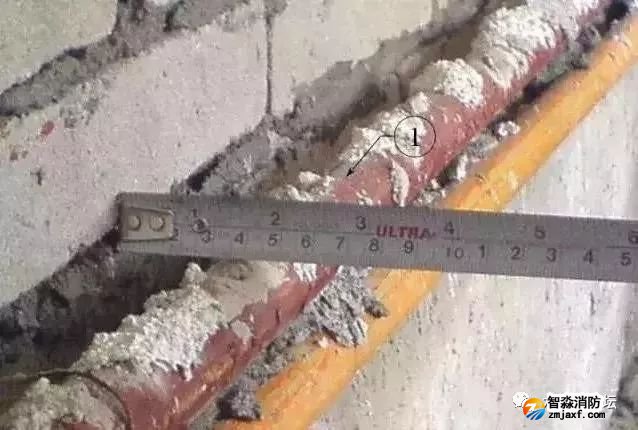

①室內衛生間暗敷管應近貼墻體敷設局部凸處應作局部打鑿處理。
