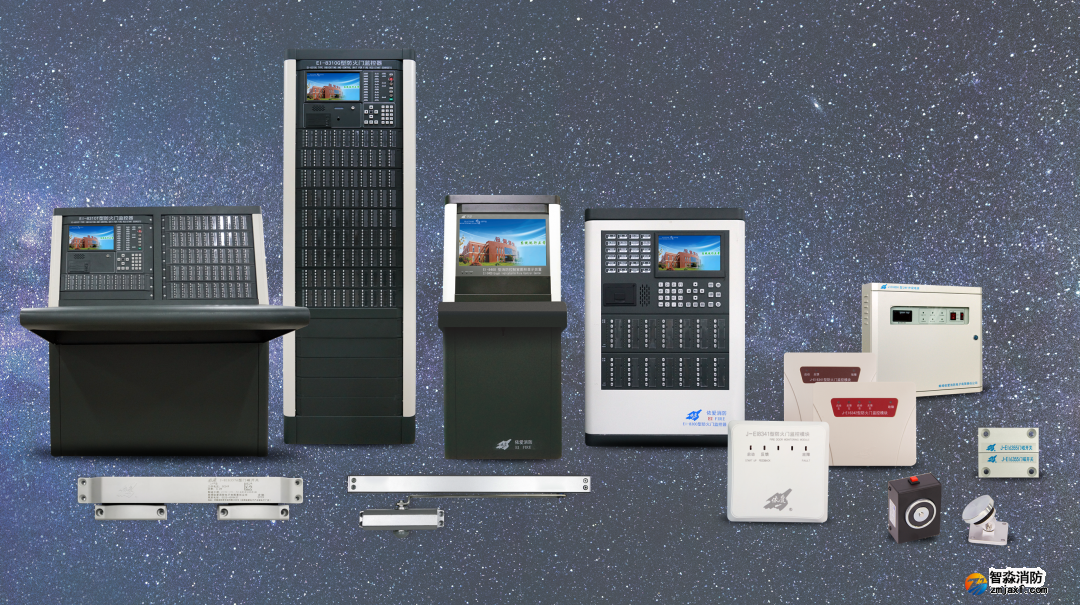

技術指導-防火門監控系統

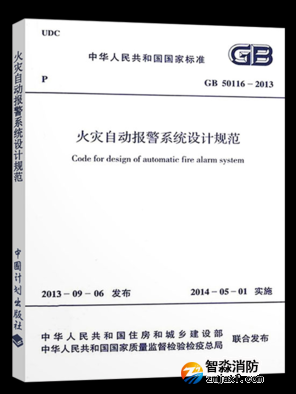

GB50116-2013《火災自動報警系統設計規范》（簡稱“火規”）4.6.1 條規定：

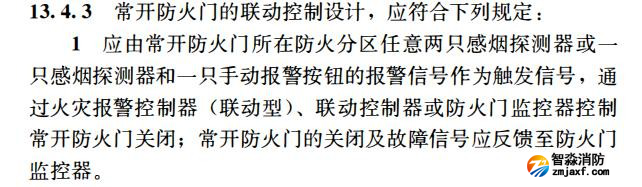

GB51348-2019《民用建筑電氣設計標準》（簡稱“民標”）規定：
防火門監控系統線路應按照 GB50166-2019 施工及驗收標準規定走弱電井（弱電架橋）,為保證通訊可靠性，四線制防火門監控系統回路總線推薦采用ZR-RVS-2*1.5mm²雙絞線，通訊距離不超過2000 米;電源線推薦使用NH-RVS-2*2.5 mm²雙絞線（平面布線）。
兩線制防火門監控系統回路總線推薦采用 ZR-RVS-2*2.5mm²雙絞線，通訊距離不超過 1500 米
（兩線制閉門器數量不超過 127 點）;與火災報警控制器聯網的通訊線采用RVS-2*1.5mm²雙絞線。
當聯動閉門器（含一體式）數量較多時，必須考慮線路壓降，加大導線截面。不應將聯動閉門器供電的 24V 電源設置在消控室，電源應設置在現場（如有消防專用回路的風機房、電梯機房）。

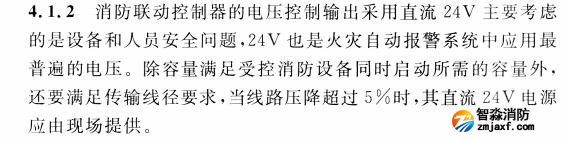

電源的輸出容量不能保證線路末端電壓。GB50116 火規 4.1.2 條文說明如下：
穿管、絕緣等要求見《技術指導-火災自動報警聯動等系統通用要求》。
為保證防火門監控系統功能實現和正常運行，應嚴格按照“系統示意圖”、“線路敷設及線纜選型”、GB50166 等要求施工，施工注意事項及調試前準備具體要求如下：
防火門監控器安裝在消防控制室，防火門監控器及外控 24V 電源的主電源應取自消防電源AC220V/50HZ，嚴禁使用電源插頭，接地應牢固。線路等要求詳見《火災自動報警聯動等系統通用要求》。
防火門監控模塊、門磁開關等防火門監控系統部件不應接入火災報警控制器（聯動型）回路總線；聯動閉門器的 24V 電源線可由外控電源提供（兩線制聯動閉門器除外）。

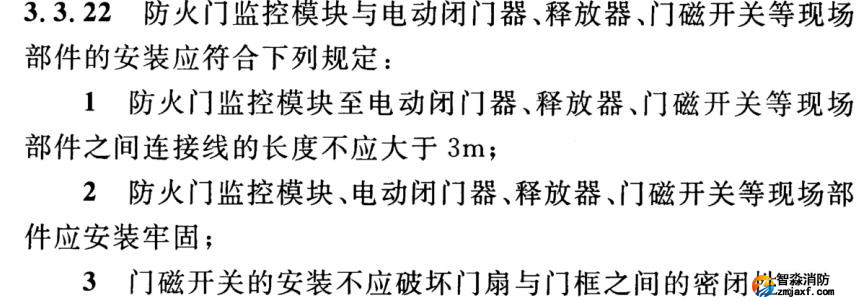

門磁開關要求安裝門框門簾處水平，磁鐵與門磁之間距離緊密貼合（≤10mm）。GB50166-2019《火災自動報警系統施工及驗收標準》規定：
一體式門磁開關本體上有“1”、“2”兩處標記，安裝時注意將配套磁鐵的中心與“1”、“2”對齊，偏移過大將造成檢測不準確、可靠。
一體式閉門器、一體式門磁開關請先用編碼器設置好所需的地址編碼，再安裝。
調試前需提供防火門系統部件編碼表，較正規的編碼表一般應包含：部件名稱、回路/地址號、樓號/層號/分區、地址位置描述等。注：盡可能詳實的編碼表有助于故障排查。
防火門監控器及外控 24V 電源的接地以及總線、電源線、通訊線的檢查，參見 《技術指導-火災自動報警聯動等系統通用要求》。
答：(1)先檢查聯動閉門器安裝是否正確，正常安裝時聯動閉門器在將門關閉后，門與門框應在一個水平面，保證關門嚴實，此外檢查是否由于關門順序不同，造成本應后關的門先關。
（2）可調節聯動閉門器的關門速度，液壓裝置上有兩個調速閥，也可以加順序器。
答：GB50166 驗收標準規定如下;

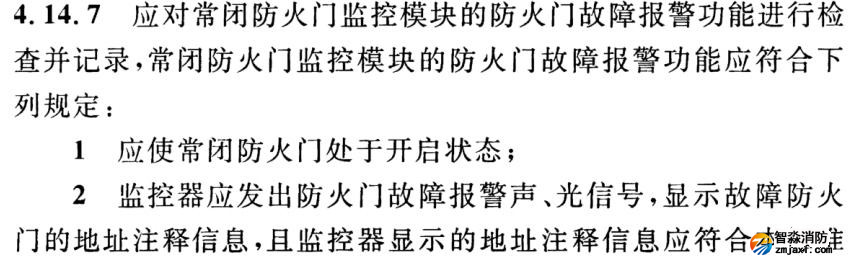

對于常閉門，正常時應處于閉合狀態不允許隨意打開；當有人通過時，如果 10 秒左右門仍然沒有關閉，此時監控器報“常閉門開啟”，1 分鐘左右仍然沒有關閉將按照 GB50166 要求報“常閉門故障”；對于常開門，如果直接按閉門器上的緊急關門按鈕并關門到位（收到反饋），此時報“異常關門”，如果模塊啟動，報“正在啟動”，10 秒內收到反饋，報“正常關門”，如果 50 秒左右仍然沒有收到反饋，報“常開門故障”。
“異常關門”、“常開門故障”、“常閉門故障”屬于故障類型，監控器“防火門故障”燈點亮。
答：（1）與 EI 火災報警控制器聯動時，直接采用 CAN 方式進行聯網， EI-8300 直接在編程菜單下，按邏輯關系進行編程，正確設置相關機號、廣播接收、廣播發送即可.
（2）與其他廠家的報警控制器聯網時，系統較小時可以采用增加中繼模塊的方式，用中繼模塊去采集其他家的火災報警點信息，然后可以按照相關區、相關層的方式進行聯動。
