弱電工程線纜穿管施工工藝要求
大家好，我是智淼消防工程改造。弱電工程穿線工作是一項非常重要的工作，它占了整個弱電工程施工比例的半壁江山，如何穿線？是一門技術，也是一門工藝，一起來看一下吧！01
正文
施工工藝流程
選擇導線→穿帶線→掃管→放線及斷線→導線與帶線的綁扎→帶護口→導線連接→導線焊接→導線綁扎→線路檢查、絕緣搖測
1 選擇導線
在施工前，認真對照?qǐng)D紙，確定待安裝電線、電纜的規格及型號。
2 穿帶線
帶線選用1.6～1.8mm鋼絲。將鋼絲一端彎成不封口的圓圈，將鋼絲穿入管內，導線被帶入穿線管內。在管路的兩端留有10～15cm余量。在管路較長時，用兩根鋼絲同時拉動，使鋼絲的端頭互相鉤絞在一起，然后將帶線拉出。
3 掃管
穿線前要清掃管路中的灰塵、泥水等雜物。將布條的兩端牢固綁扎在帶線上，兩人來回拉動帶線，將管內雜物清理。管口必須加設護口。
4 放線及斷線
1）放線前根據施工圖核對導線的規格、型號無誤后進行穿線。
2）管路較長或轉彎較多時，在穿線的同時往管內吹入適量的滑石粉。兩人穿線，配合協調，一拉一送。
3）不同回路、不同電壓的交流與直流的導線，不得穿入同一管內，但同一照明的幾個回路除外,但管內導線總數最多8根。
4）導線根數較少時，可將導線前端的絕緣層削去，然后將線芯直接插入帶線的盤圈內并折回壓實，綁扎牢固。使綁扎處形成一個平滑的錐形過渡部位。
5）導線根數較多、導線截面較大時，可將導線前端的絕緣層削去，然后將線芯斜錯排列在帶線上。用綁線纏繞綁扎牢固。使綁扎接頭處形成一個平滑的錐形，便于穿線。
6）斷線：導線的預留長度按以下三種情況考慮。
（1）接線盒、開關盒、插座盒及燈頭盒內導線預留長度為15～20cm。
（2）配電箱內導線的預留長度為配電箱箱體周長的1/2。
（3）公用導線在分支處，可不剪斷導線而直接穿過。
（4）電纜橋架內的導線及電纜敷設
根據設計要求的線纜，將導線、電纜按照一定施工順序敷設線纜，在轉交、分支處、直線段超過5-10米做好標識，核實無誤后，及時用塑料扎繩將線纜與電纜橋架預留固定點連接。
5 導線的連接
1）導線連接不能增加電阻值，不能降低原機械強度及絕緣強度。6mm2以下的導線連接采用纏繞法錫焊連接.10mm2以上導線采用銅套管壓接或銅接線鼻子連接。
（1）纏繞連接
導線連接不能增加電阻值，不能降低原機械強度及絕緣強度。6mm2以下的導線連接采用纏繞法錫焊連接。

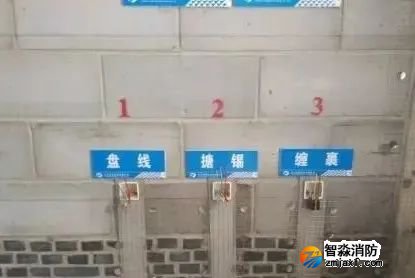

導線的纏繞連接和錫焊
電線頭的制作（強條規定5~8匝）
（2）套管壓接
10mm2以上導線接頭采用套管壓接。用壓接鉗壓接。需注意銅套管規格、型號與連接導線配套。壓模與配套。導線接頭放在套管中心。
（3）接線端子壓接
多股導線采用與其規格相應接線端子。削去導線的絕緣層，不要碰傷線芯，將線芯緊緊地絞在一起。將線芯插入管套內，用壓接鉗壓緊。導線外露部分為1～2mm。（4）導線焊接
多股導線采用錫焊。
6 導線的包裹
錫焊導線，先用高壓橡膠絕緣膠帶從導線頭處始端的完好絕緣層開始，纏繞1-2個絕緣帶寬度，以半幅寬度重疊纏繞，在包扎過程中盡可能收緊絕緣帶，最后在絕緣層上纏繞1-2圈，在進行回纏，然后纏絕緣膠帶。
纏繞高壓防水膠帶，纏繞普通絕緣膠帶
導線接頭的包裹
7 絕緣電阻測試
分工序流程圖
線路檢查及絕緣搖測前首先檢查導線的接頭是否符合設計要求。
照明線路的絕緣搖測選用500V，量程為0～500MΩ的兆歐表。測試相間、相對零、相對地間絕緣電阻。燈具未安裝前進行搖測。搖動速度保持120r/min。讀數為1分鐘后的讀數為宜。照明線路絕緣電阻值大于0.5MΩ。動力線路的絕緣電阻值大于1MΩ。
