消防設備電源監控系統接線安裝圖

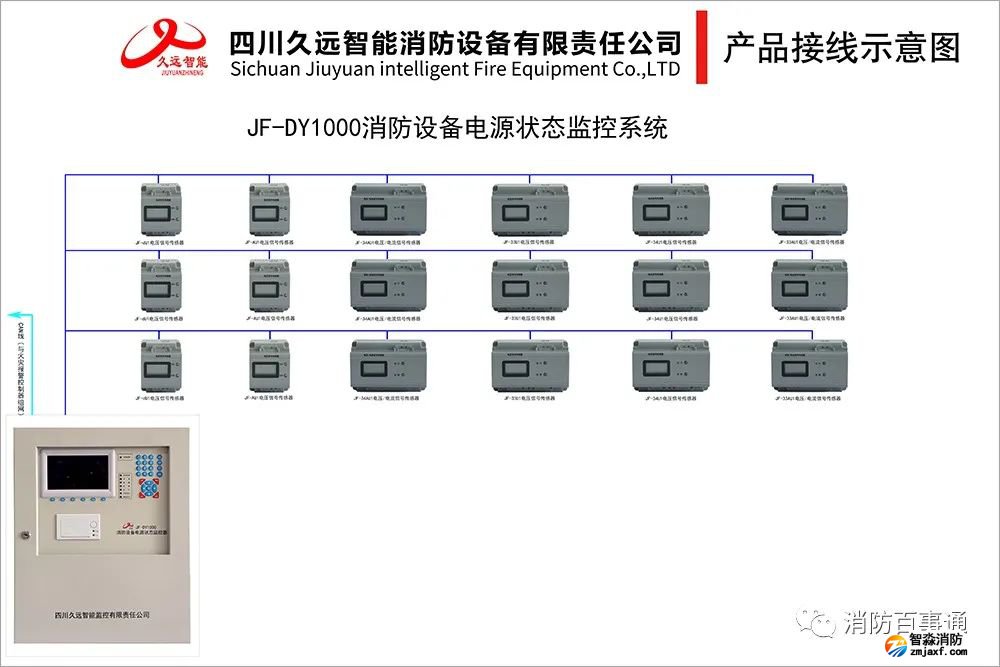

1、接線示意圖

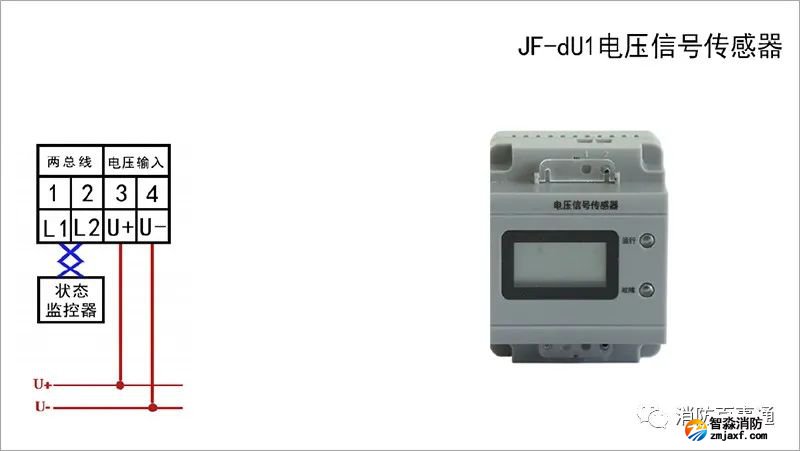

2、電壓信號傳感器接線
將傳感器安裝在消防電源配電箱內的35mm標準導軌上。
將無極性要求的回路總線接入到傳感器的L1/L2端子，應選用雙絞軟線（RVS-2x1.5m㎡）。
將被檢測的直流消防電源的輸出線按有極性接入到傳感器的U+/U-端子，應選用雙絞軟線（RVS-2x1.5m㎡）。

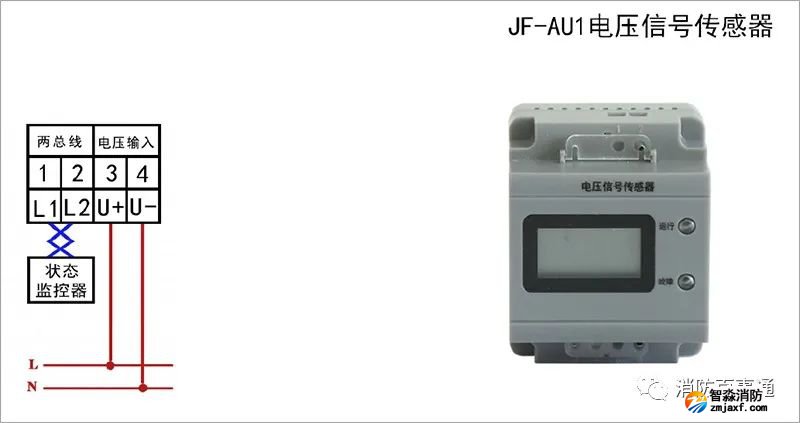

將傳感器安裝在消防電源配電箱內的35mm標準導軌上。
將無極性要求的回路總線接入到傳感器的L1/L2端子，應選用雙絞軟線（RVS-2x1.5m㎡）。
將被檢測的交流消防電源的輸出線按照極性要求接入到傳感器的L/N端子，接線應選用雙絞軟線（RVS-2x1.5m㎡）。

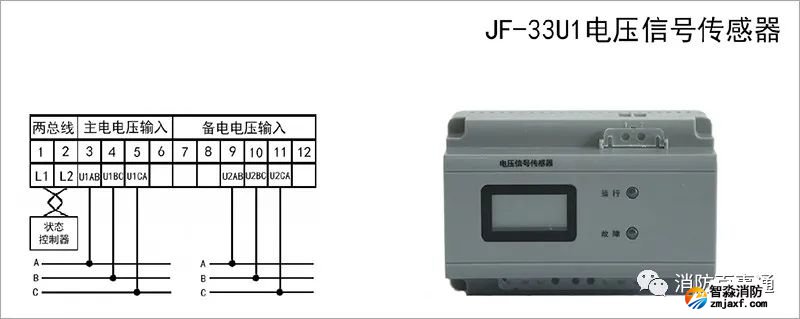

將傳感器安裝在消防電源配電箱內的35mm標準導軌上。
將無極性要求的回路總線接入到傳感器的L1/L2端子，應選用雙絞軟線（RVS-2x1.5m㎡）。
將被監視的主電電源的三根相線按照要求依次接入到傳感器U1AB、U1BC、U1CA端子，將被監視的備電電源的三根相線按照要求依次接入到傳感器的U2AB、U2BC、U2CA端子，應選用銅質導線（RVS-6x1.5m㎡）。

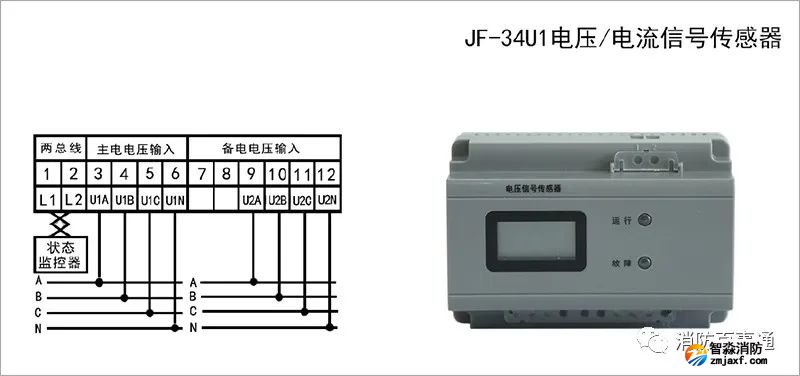

將傳感器安裝在消防電源配電箱內的35mm標準導軌上。
將無極性要求的回路總線接入到傳感器的L1/L2端子；應選用雙絞軟線（RVS-2x1.5m㎡）。
將被監視的主電電源的三根相線和中性線按照要求依次接入到傳感器的U1A、U1B、U1C、U1N端子，將被監視的備電電源的三根相線和中性線按照要求依次接入到傳感器的U2A、U2B、U2C、U2N端子，應選用銅質導線（RVS-8x1.5m㎡）。

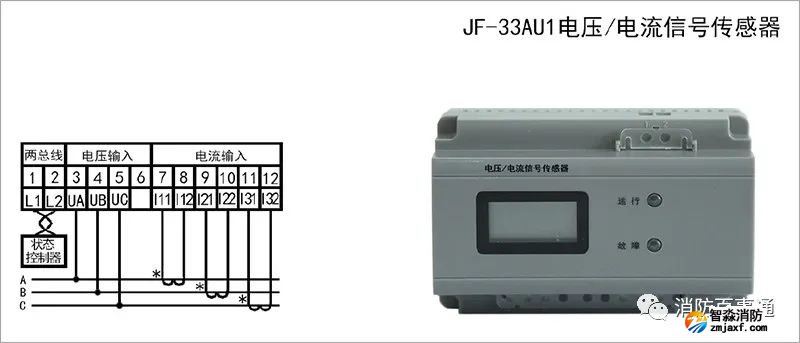

3、電壓/電流信號傳感器接線
將傳感器安裝在消防電源配電箱內的35mm標準導軌上。
將無極性要求的回路總線接入到傳感器的L1/L2端子；應選用雙絞軟線（RVS-2x1.5m㎡）。
將被監視的消防電源的三根相線按照要求依次接入到傳感器的UA,UB,UC端子，三相三線制消防電源的A相電流輸入端子（7、8），B相電流輸入端子（9、10），C相電流輸入端子（11、12）。傳感器與電壓輸入端間應選用銅質導線（RVS-3x1.5m㎡），與電流輸入端間應選用銅質導線（RVS-6x1.5m㎡）。

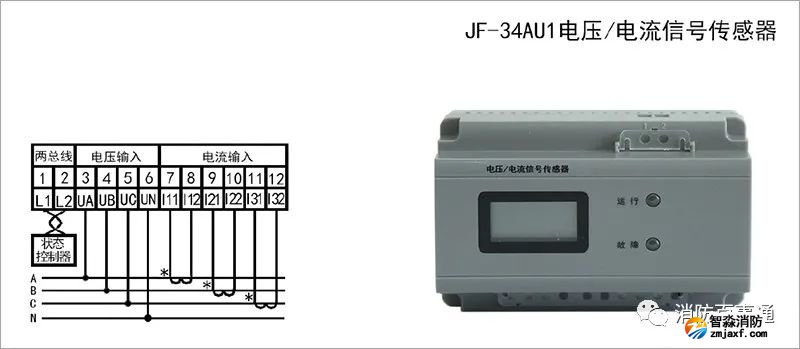

將傳感器安裝在消防電源配電箱內的35mm標準導軌上。
將無極性要求的回路總線接入到傳感器的L1/L2端子；回路總線應雙絞軟線（RVS-2x1.5m㎡）。
將被監視的消防電源的三根相線和中性線按照要求依次接入到傳感器的UA,UB,UC和UN端子；三相四線制消防電源的A相電流輸入端子（7、8），B相電流輸入端子（9、10），C相電流輸入端子（11、12）。傳感器與電壓輸入端間應選用銅質導線（RVS-4x1.5m㎡），與電流輸入端間應選用銅質導線（RVS-6x2.5m㎡）。

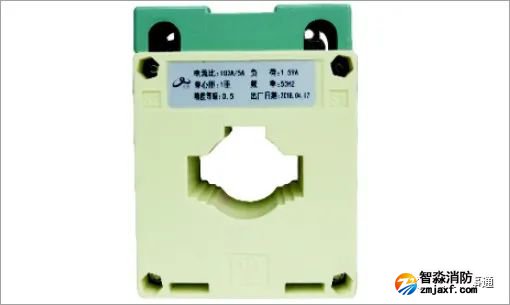

4、電流互感器
JF-33AU1、JF-34AU1測電流時，需要通過電流互感器。
電流互感器p1面進線，p2面出線。傳感器接到互感器上s1進線，s2出線。
