手動、電動式末端試水裝置安裝指南
自動噴水滅火系統末端試水裝置技術要求
1、每個報警閥組控制的最不利點灑水噴頭處應設末端試水裝置，其他防火分區、樓層均應設直徑為25mm的試水閥。

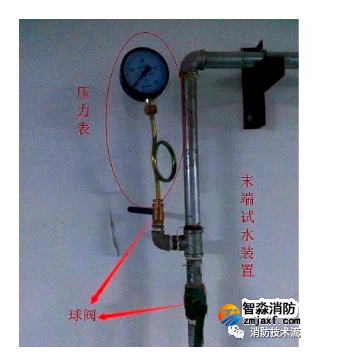

2、末端試水裝置應由試水閥、壓力表以及試水接頭組成。試水接頭出水口的流量系數 ，應等同于同樓層或防火分區內的最小流量系數灑水噴頭。末端試水裝置的出水，應采取孔口出流的方式排入排水管道 ，排水立管宜設伸頂通氣管，且管徑不應小于75mm。
3、末端試水裝置和試水閥應有標識，距地面的高度宜為1.5m，并應采取不被他用的措施。

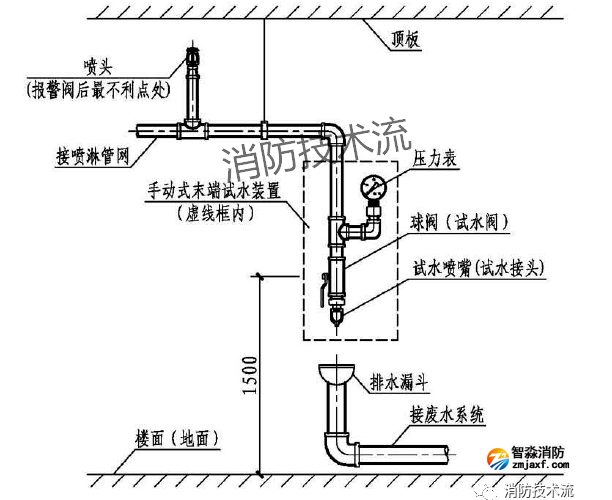

▲手動式末端試水裝置示意圖

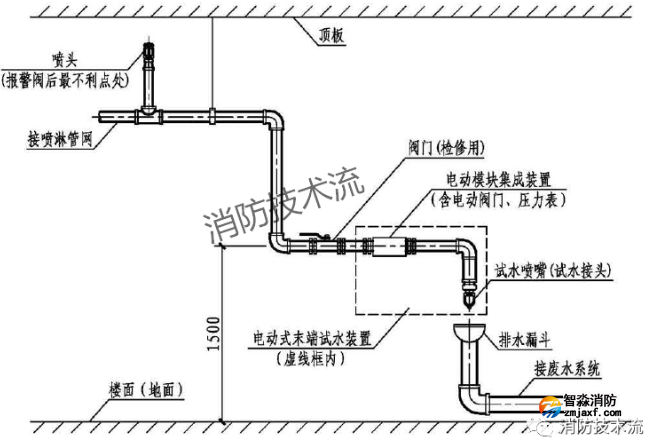

▲電動式末端試水裝置示意圖

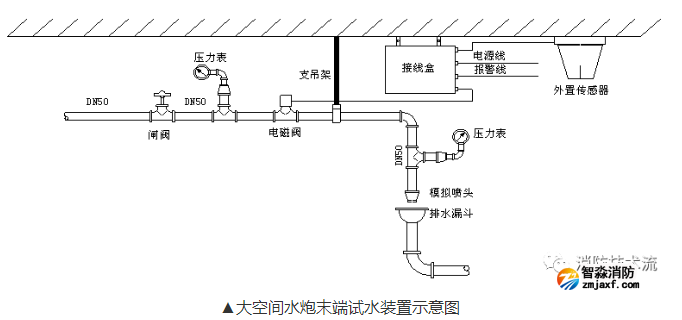

大空間水炮末端試水裝置技術要求
模擬末端試水裝置應由探測部件、壓力表、自動控制閥、手動試水閥、試水接頭及排水管組成，并應符合下列規定：
1 探測部件應與系統所采用的型號規格一致；
2 自動控制閥和手動試水閥的公稱直徑應與滅火裝置前供水支管的管徑相同；
3 試水接頭的流量系數（K值）應與滅火裝置相同。
