產品簡介：一、JBF5141輸入輸出模塊性能特點 青鳥JBF5141輸入輸出模塊 內置微處理器。 采用SMT表面貼裝工藝。 具有一組繼電器輸出觸點。 模塊電源輸入電壓范圍廣，可在DC16-30V范圍內正常工作。

|

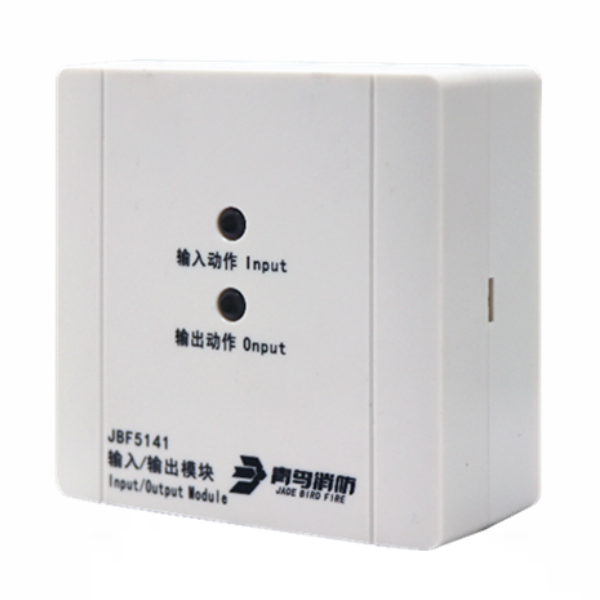

青鳥JBF5141輸入輸出模塊內置微處理器。
采用SMT表面貼裝工藝。
具有一組繼電器輸出觸點。
模塊電源輸入電壓范圍廣，可在DC16-30V范圍內正常工作。
通信采用二總線技術，無極性要求。
施工中建議使用雙絞線，導線截面積不小于1.5mm2。
回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。
電子編碼方式，可通過專用電子編碼器編址。
采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試。
具備狀態監測和多種故障檢測功能。
| 型號 | JBF5141 |
| 名稱 | 輸入輸出模塊 |
| 品牌 | 青鳥消防 |
| 工作電壓 | DC16-30V |
| 回路總線 | 調制型，二總線，無極性 |
| 監視電流 | ≤0.25mA（24V） |
| 報警電流 | ≤1.0mA（24V） |
| 編碼方式 | 電子編碼器編碼 |
| 編碼范圍 | 1-200 |
| 確認燈 | 監視狀態：“輸入動作”指示燈紅色閃亮，“輸出動作”指示燈紅色閃亮 |
| 動作狀態：“輸入動作”指示燈紅色常亮，“輸出動作”指示燈紅色常亮 | |
| 故障狀態：輸入端發生故障“輸入動作”指示燈不亮，輸出端發生故障“輸出動作”指示燈紅色不亮 | |
| 觸點負載 | 2A/30VDC |
| 外形尺寸 | 85mm長*85mm寬*41mm高 |
JBF5141輸入/輸出模塊采用明裝方式。
布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上（使用M4螺釘），安裝孔距為60mm。
回路總線采用ZR-RVS-2×1.5mm2雙絞線。
安裝之前用編碼器對其寫入相應地址碼(1-200)，此編碼應與工程軟件中的編碼相一致。
將總線接在L1（端子4）、L2（端子5）端子上，接回路總線，無極性。
有源輸出接線方法，如下圖
無源輸出接線方法，如下圖
輸入功能：
AS+（端子9）、AS-（端子10）：接應答（無源觸點）。
連接在AS+和AS-上的監視設備的動合端必須并聯10KΩ終端電阻。
輸出功能：
無源輸出時：NO(端子8)、COM(端子6)接被控設備(無源觸點)。模塊啟動后NO(端子8)和COM(端子6)切換為閉合狀態。
有源輸出時：24V電源線正極接到COM(端子6)，由NO(端子8)出接到被控設備，24V電源線負極不經過模塊直接接到被控設備。模塊啟動后NO(端子8)和COM(端子6)切換為閉合狀態，24V電源線正極導通。
注意：有源輸出時模塊設備不提供24V電源，24V電源是現場提供。
