青鳥JTW-LD-JBF4310纜式線型感溫火災探測器

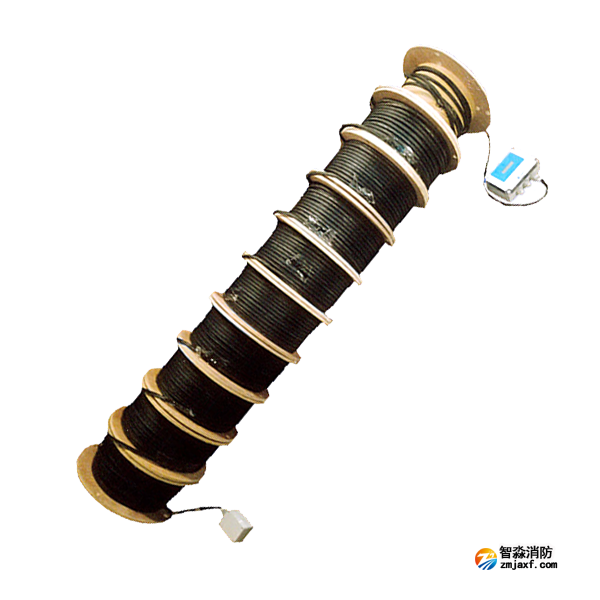

一、青鳥JTW-LD-JBF4310纜式線型感溫火災探測器概述

　　青鳥JTW-LD-JBF4310纜式線型感溫火災探測器，是基于國標GB16280-2014的要求，研發設計的纜式、差定溫、可恢復、分布定位、探測型感溫電纜。該產品結合了青鳥消防在高性能、低功耗模數混合集成芯片領域的技術優勢，通過領先行業的開創性研發，匠心研究的新一代纜式線型感溫火災探測器。它顛覆了傳統感溫電纜的定義，通過創新性研發十大亮點，為客戶帶來全新應用體驗。

二、青鳥JTW-LD-JBF4310纜式線型感溫火災探測器工作原理

　　線型感溫探測器由信號處理單元、敏感部件（感溫電纜）、終端盒三部分構成。信號處理單元負責對敏感部件的信息進行查詢、分析、處理。并通過指示燈和數碼管顯示線纜的狀態信息，同時將狀態信息通過各種端口與其他設備對接。敏感部件負責對其周圍溫度實時采集和線纜狀態監控。終端盒負責監控信號處理單元與終端盒之間感溫電纜的通信狀態，及時反饋感溫電纜是否存在斷路或短路信息。

三、青鳥JTW-LD-JBF4310纜式線型感溫火災探測器功能特點

　◎線型感溫探測器為纜式、差定溫、可恢復、分布定位式，探測型。

　◎線型感溫探測器最大長度1000m，標準報警長度1m，報警精度高；最小探測敏感長度小于3cm。

　◎具有監測項目現場的溫度場功能，可實時采集感溫電纜周圍的溫度。

　◎線型感溫探測器具有1級定溫預警設置功能，趨勢預警功能可以在危險隱患發生的初期進行早期預警提示，為后續故障隱患排除、避免事故發生爭取寶貴時間；也可以根據應用現場環境的需要進行分段（每段間距≥1米）設置定溫預警值（范圍40~75℃）。

　◎線型感溫探測器的信號處理單元具有運行數據存儲功能，可保留1000條報警歷史信息。

　◎線型感溫探測器抗電磁輻射能力高達30V/m（80~1000MHz）。

　◎線型感溫探測器的防護等級為IP67。

　◎豐富的配接接口，現場應用方便。支持RS485，CAN，青鳥回路總線，通過總線實現對信號處理單元統一監管；3個無源輸出（火警，故障，輔助），可實現與其他設備的配接。

　◎感溫電纜安裝方便，抗拉伸，支持小曲率半徑（≥10cm）安裝，續接方便。

　◎線型感溫探測器可以根據現場應用條件的不同與常規電纜配合使用；只需電纜與感溫電纜的2條通訊線連接，防水等級要求較高的采用防水盒連接感溫電纜的通信線；充分利用敏感部件對需要防護的區域進行設置，從而實現降低工程造價的目的。

四、青鳥JTW-LD-JBF4310纜式線型感溫火災探測器參數

　　執行標準：GB 16280-2014

　　動作溫度：85℃

　　結構組成：感溫電纜，信號處理單元

　　感溫電纜尺寸：1000m*13mm*4mm

　　處理單元尺寸：175*168*74mm

　　處理單元材質：塑料

　　探測器工作電壓：DC24V

　　外殼防護等級：IP67

　　接線端子標注：有

五、青鳥JTW-LD-JBF4310纜式線型感溫火災探測器接線說明

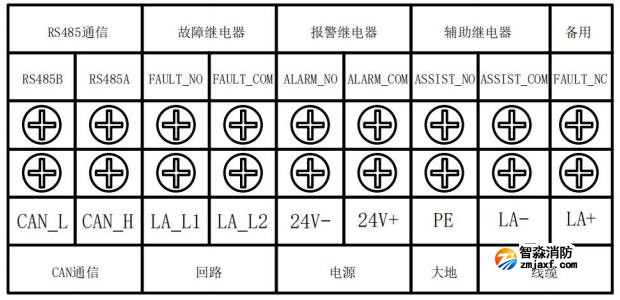

       1)RS485端子：RS485B，RS485A。通信協議支持Modbus，波特率9600bps，8位數據位，1位停止位，無校驗位。

　　2)故障端子：無源輸出（FAULT_NO與FAULT_COM），正常狀態常開，故障狀態常閉。FAULT_NC與FAULT_COM為反邏輯備用。

　　3)報警端子：無源輸出，正常狀態常開，報警狀態常閉。

　　4)輔助端子：無源輸出，正常狀態常開，預警報警狀態常閉。

　　5)備用端子：暫無功能使用。

　　6)CAN端子：支持CAN通信，波特率支持青鳥消防系統聯網固有波特率。

　　7)回路端子：LA_L1與LA_L2，無極性連接。支持青鳥消防報警回路，可參與聯動報警。

　　8)電源端子：24V+，正極；24V-，負極；支持無極性接線。PE：安全防護大地接線端子。

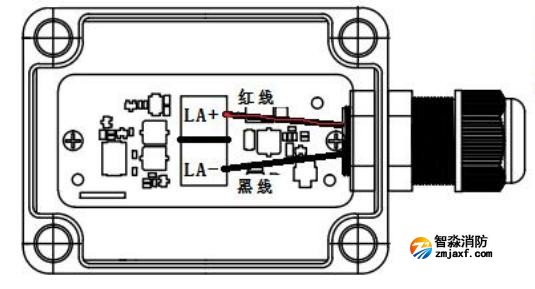

　　9)線纜端子（LA+/LA-）連接至感溫線線纜，有極性，LA+端子連接感溫電纜紅色線芯，LA-端子連接感溫電纜黑色線芯。

     實體紅色線芯接LA+，黑色線芯接LA-。

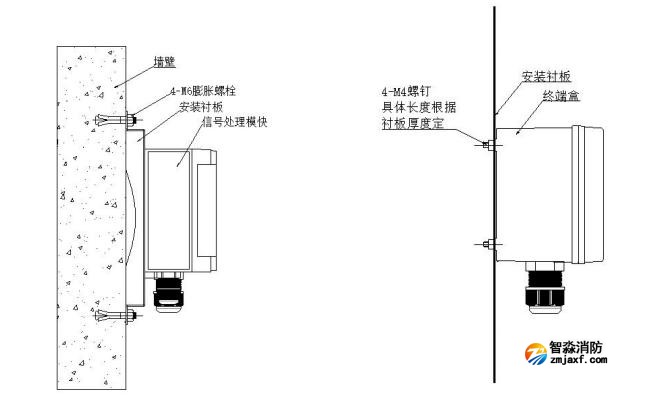

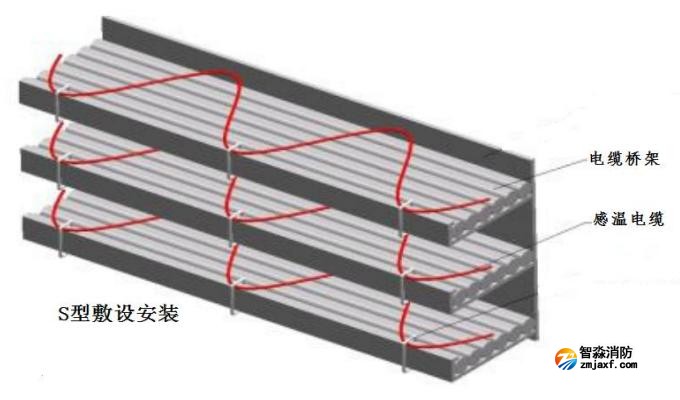

六、青鳥JTW-LD-JBF4310纜式線型感溫火災探測器安裝說明

線型感溫探測器必須嚴格按照GB 50116-2013《火災自動報警系統設計規范》要求，結合探測區域的特征、環境溫度及被保護物所需的報警溫度，來決定探測器的感溫電纜的使用長度、布局、預警及報警溫度。

安裝注意事項：

　　敏感部件（感溫電纜）不同于普通電纜，其過度的擠壓會造成電纜內部的機械損傷，引起誤報。因此在安裝過程中應遵循如下原則：

　　◇敏感部件放線時其放線拉力不得大于200N；

　　◇放線時避免重物擠壓在敏感部件上；

　　◇敏感部件應避免安裝在有機械損傷的場所；避免感溫電纜被尖銳物體損傷，造成線皮破洞，防護等級下降，造成誤報；

　　◇安裝時嚴禁將敏感部件銳折；

　　◇在固定敏感部件時，使用的尼龍扎帶不能扎得過緊，避免內部感溫材料或感溫單元損壞，引起誤報。

　　安裝過程中，如施工過程遇到問題，請及時聯系技術人員指導。感溫電纜的預警溫度配置需要廠家專業的軟件配置工具設置，詳情聯系供應商/廠家技術人員支持。
