水流指示器安裝在每個防火分區或每個樓層的主干管出口位置，當灑水噴頭動作時，水流推動水流指示器的葉片，葉片聯動微動開關，輸出開關報警信號，指示防火分區或樓層的報警位置。
本文共六大章節，分述水流指示器的原理、功能、類型以及設置要求等。
自動噴水滅火系統-水流指示器
水流指示器是將水流信號轉換成電信號的一種報警裝置。

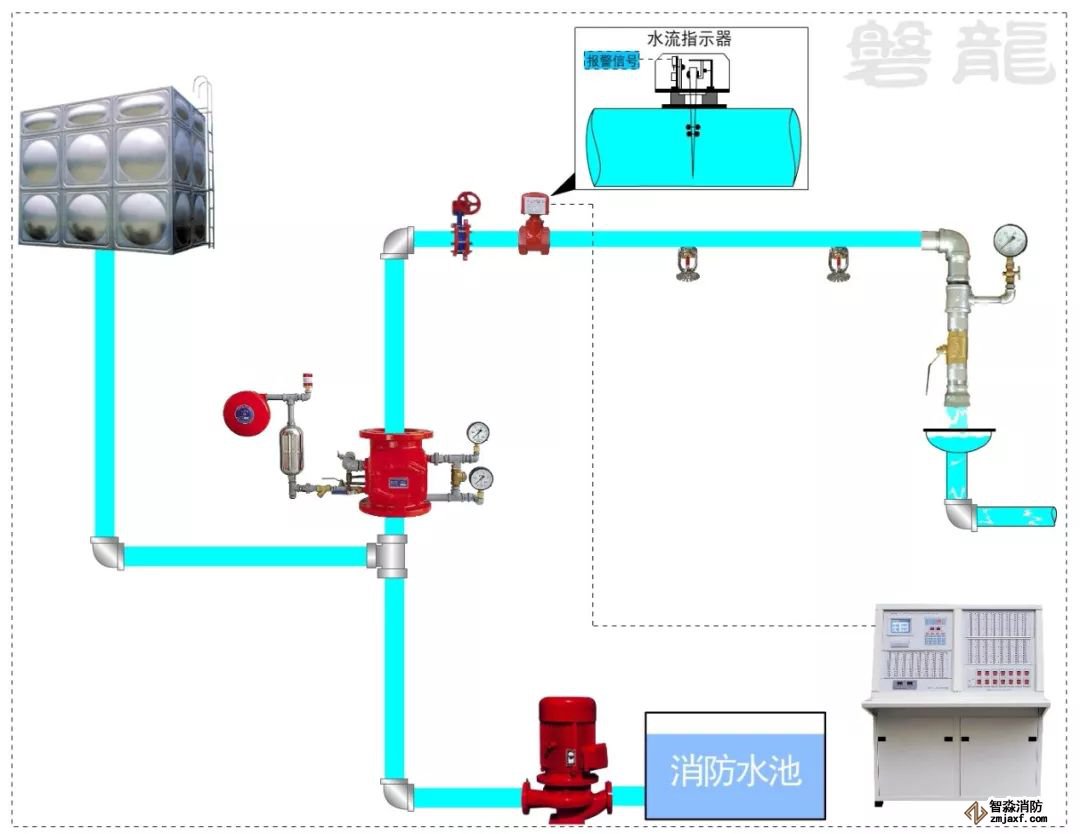

水流指示器安裝在每個防火分區或每個樓層的主干管出口位置，當灑水噴頭動作時，水流推動水流指示器的葉片，葉片聯動微動開關，輸出開關報警信號，指示防火分區或樓層的報警位置。
注1：為防止水流波動引起誤動作，水流指示器可以增加延遲功能，延遲時間可以調節（延遲時間應在2s~90s范圍）。
注2：動作原理僅供參考，實際產品可能有所不同。
三、主要類型：

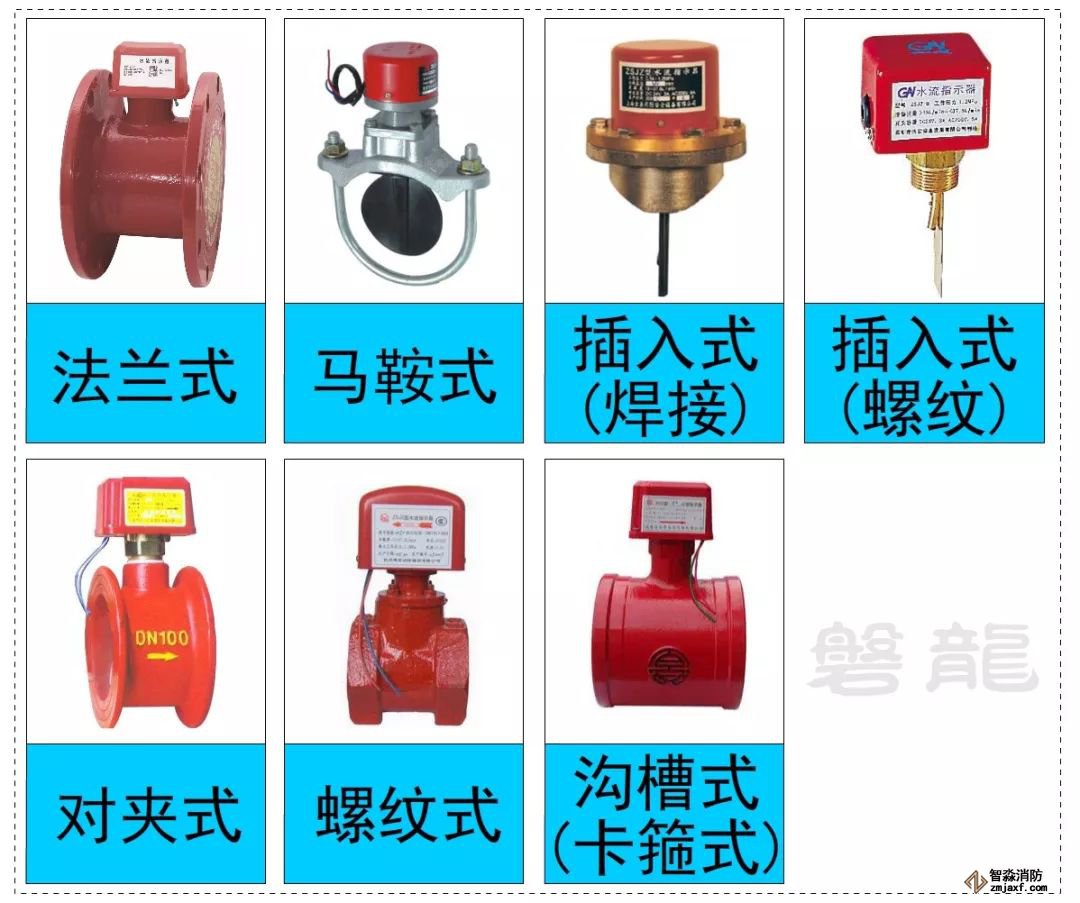

1、根據安裝形式，水流指示器主要分為以下類型：
a 水流指示器（插入式）；
b 水流指示器（對夾式）；
c 水流指示器（法蘭式）；
d 水流指示器（溝槽式、卡箍式）；
e 水流指示器（螺紋式）；
f 水流指示器（馬鞍式）

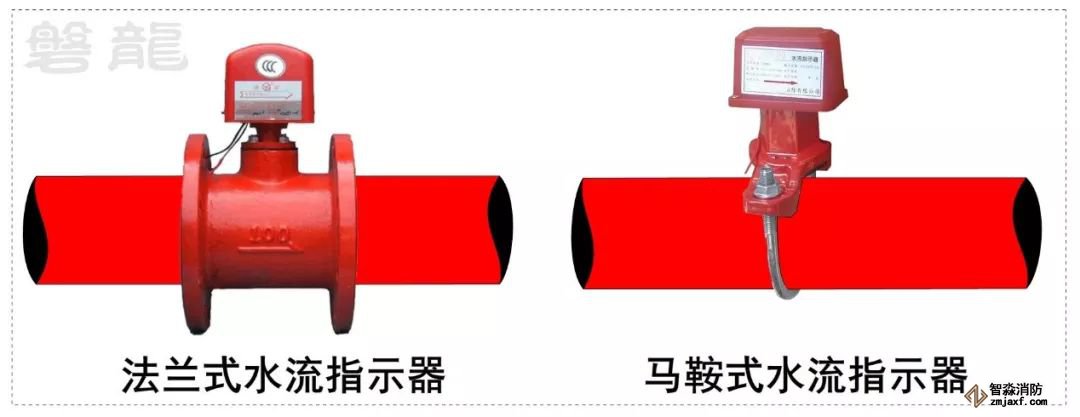

2、法蘭式水流指示器和馬鞍式水流指示器是最常用的形式，安裝示意圖如下：
1、在自動噴水滅火系統中，報警閥組控制的噴頭只保護不超過防火分區面積的同層場所，可以不設水流指示器，其他情況下，每個防火分區、每個樓層均應設水流指示器。
示例：當一個樓層有多個防火分區時，每個防火分區均需設置水流指示器；當多個樓層為一個防火分區時，每個樓層設置一個水流指示器
注：通常情況下，在大型公共建筑中，裙樓和地下室的每層均分隔有多個防火分區，每個分區均需設置水流指示器。塔樓部分的每層可能只有一個防火分區（或多層作為一個防火分區），需每層設置一個水流指示器。
2、在倉庫場所，倉庫頂板下噴頭與貨架內噴頭應分別設置水流指示器。
1、水流指示器的安裝應在管道試壓和沖洗合格后進行。
2、為方便檢修（檢修時關停的范圍不致過大），通常在水流指示器入口前設置閥門，該閥門應采用信號閥，且與水流指示器之間的距離不宜小于300mm。
