總線控制盤主要解決總線控制設備的快捷操作控制問題；多線控制盤主要解決重要設備（消防水泵、防煙和排煙風機等）的直接手動控制問題。（請結合文末視頻理解）
一、總線控制盤
1、根據規范要求，消防聯動控制器應具有對每個受控設備進行手動控制的功能?？偩€控制盤為啟動和停止總線（控制）設備提供了一種便捷的操作方式，可以代替繁瑣的菜單操作。

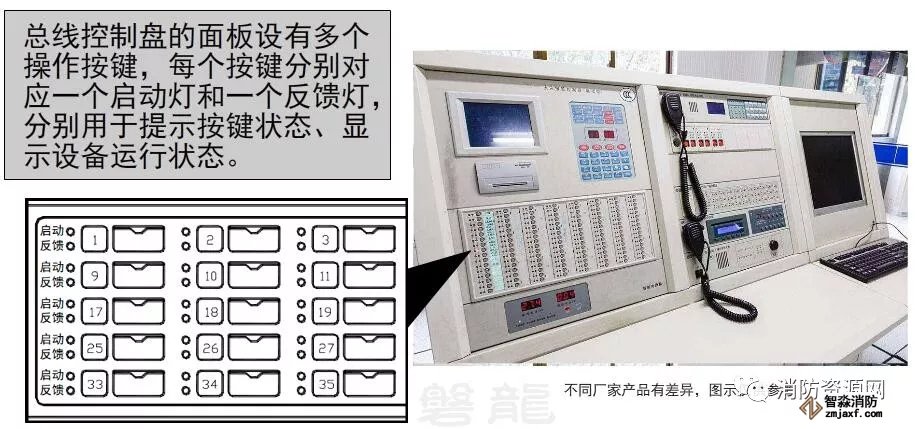

2、總線控制盤的面板設有多個操作按鍵，每個按鍵分別對應一個啟動燈和一個反饋燈，分別用于提示按鍵狀態、顯示設備運行狀態。總線控制盤的每個按鍵，均可通過編程實現對各類、 各分區、 各具體部件的控制。（注：不同廠家功能有所區別）
3、雖然規范并沒有強制要求設置總線控制盤，但在很多情況下，對于一些需要及時操作的受控設備，尤其是分區控制的多個設備，需要通過總線控制盤才能有效控制。

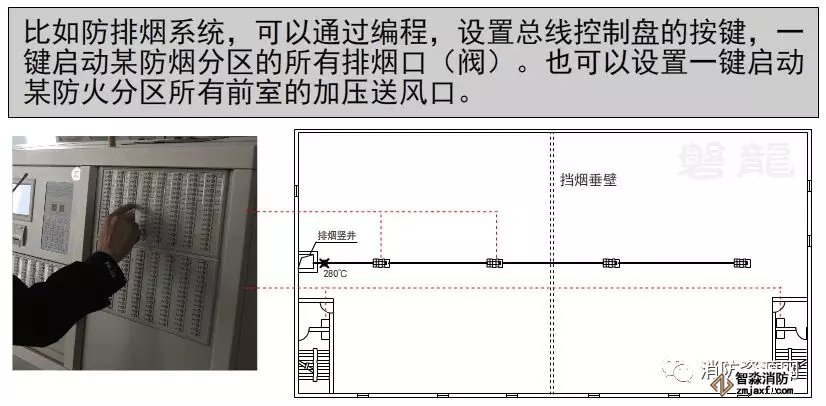

比如：對于防排煙系統，可以通過編程，設置總線控制盤的按鍵，一鍵啟動某防煙分區的所有排煙口（閥）。也可以設置一鍵啟動某防火分區所有前室的加壓送風口。
二、多線控制盤

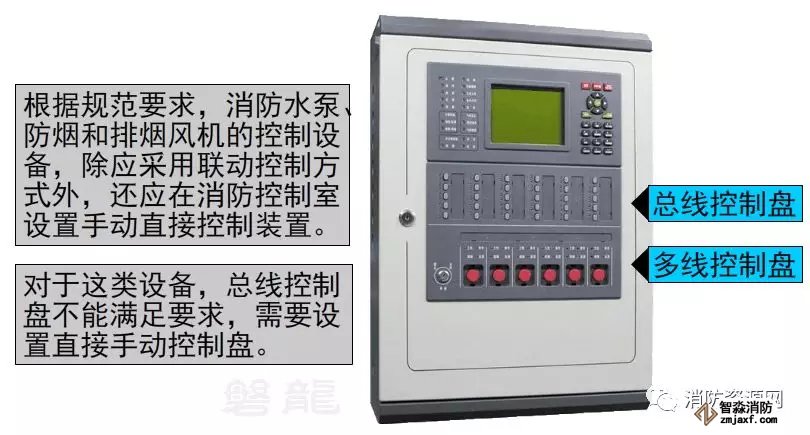

根據規范要求，消防水泵、防煙風機、排煙風機等重要設備，應具備在消防控制室（或值班室）手動直接控制的功能。這個功能總線控制盤不能滿足要求，需要通過消防聯動控制器的多線控制盤（也稱為直接手動控制單元、直接手動控制盤）實現，多線控制盤的啟停按鈕應通過專用線路與消防水泵、防煙風機、排煙風機的現場控制柜連接。
雨淋閥組、水幕系統的相關控制閥組、預作用閥組以及預作用系統快速排氣閥入口前的電動閥等，也應能夠通過消防控制室（或值班室）消防聯動控制器的直接手動控制單元直接啟動，通過專用線路連接。

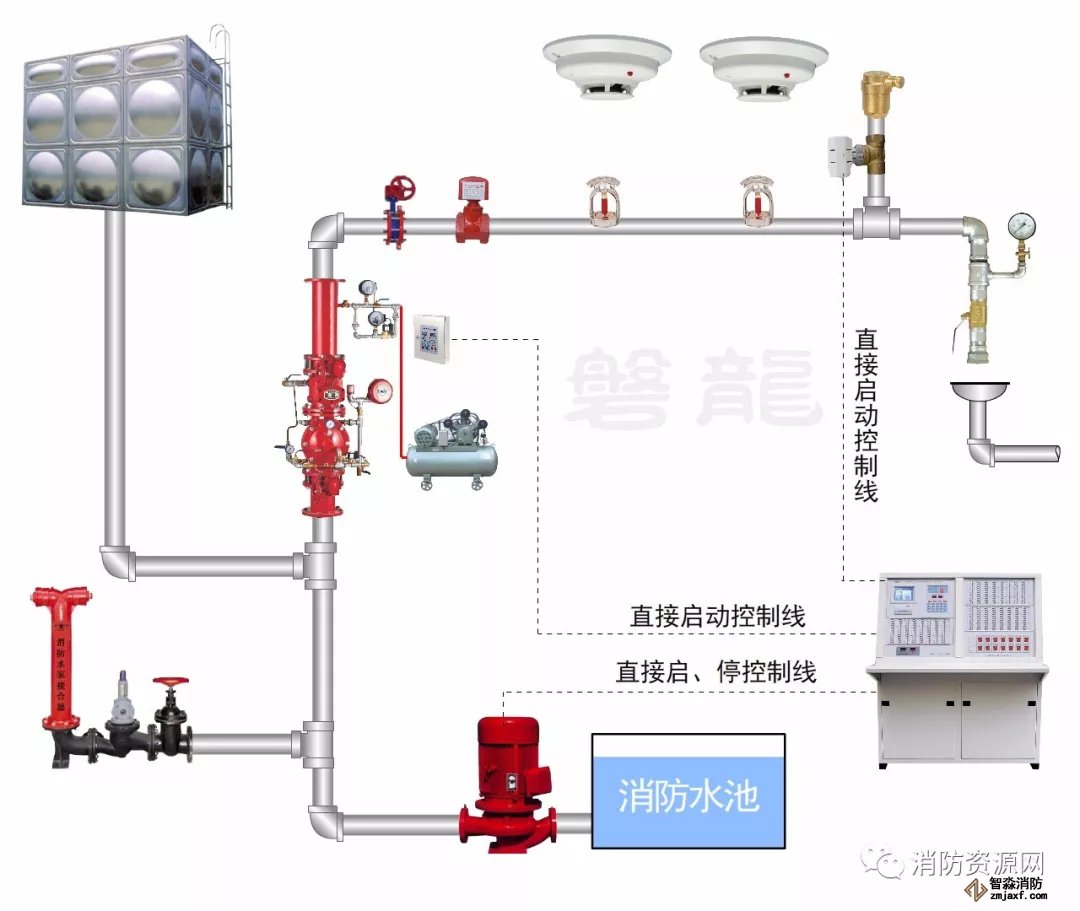

示例：如圖所示的預作用系統中，預作用閥組的啟動裝置、快速排氣閥入口前的電動閥以及消防泵組的啟動柜，應分別采用專用線路連接至火災報警聯動控制器的多線控制盤，實現手動直接控制。
附：需要通過多線控制盤進行直接手動控制的主要設備一覽表：
|
設備名稱 |
需要直接手動控制的功能 |
|
|
1 |
消防水泵現場控制箱（柜） |
消防水泵的啟動、停止 |
|
2 |
排煙風機現場控制箱（柜） |
排煙風機的啟動、停止 |
|
3 |
防煙風機現場控制箱（柜） |
防煙風機的啟動、停止 |
|
4 |
預作用閥組 |
預作用閥組的開啟 |
|
5 |
預作用系統快速排氣閥入口前的電動閥 |
電動閥的開啟 |
|
6 |
雨淋閥組 |
雨淋閥組的開啟 |
|
7 |
水幕系統的相關控制閥組 |
相關控制閥組的開啟 |
|
8 |
泡沫滅火系統的相關控制閥組 |
相關控制閥組的開啟 |
|
注：對于氣體滅火、細水霧滅火、排油注氮滅火、泡沫噴霧滅火系統等，應依據對應的相關技術標準確定。 |
||
