?規范的做法

?不規范的做法

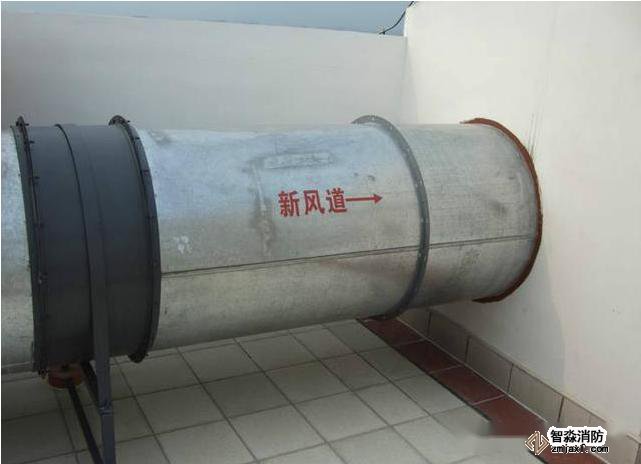

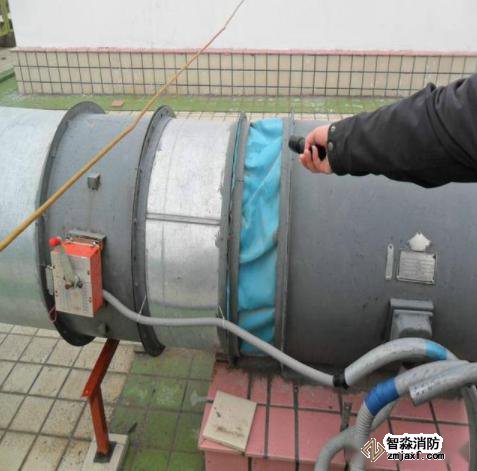

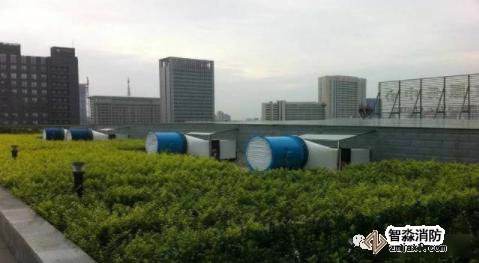

防排煙管道、風口及閥門必須采用不燃材料制作，不宜采用土建風道，當采用金屬風道時，其鋼板厚度按GB50243高壓系統選用。風機設在屋面時，應有防護措施。加壓送風防火閥的動作溫度為70度，補風防火閥的可為280度。防煙和補風系統的室外進風口宜布置在排煙口的下方且高度不小于3m，當水平布置時，水平距離不小于10米。

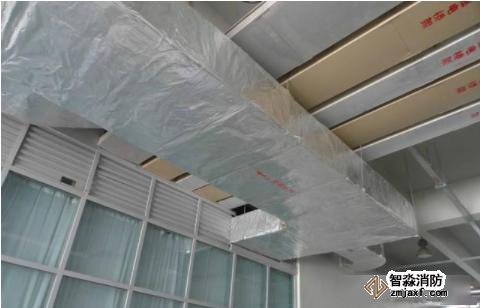

風管改變方向、變徑或匯、分支路時，不宜采用箱式管件代替，當必須使用分配氣流的靜壓箱時，其斷面風速不得大于1.5m/s；各風管管件之間的間距宜有5-10倍管徑的直管段；可伸縮性金屬或非金屬軟管的長度不宜超過2m，安裝時不應有死角或塌陷，柔性風管與設備的連接長度宜為150-300mm；風管接口距離墻面或樓面宜大于150mm。

專業接頭

風道拐彎處及長度超過20米要加防晃支架。

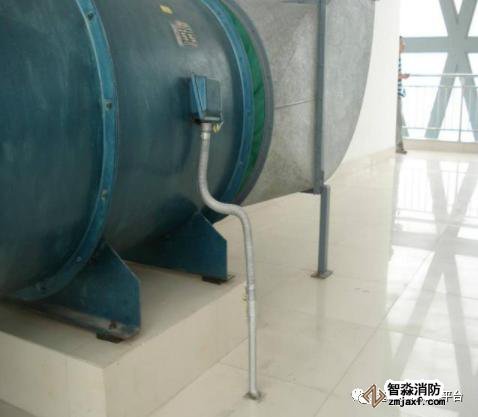

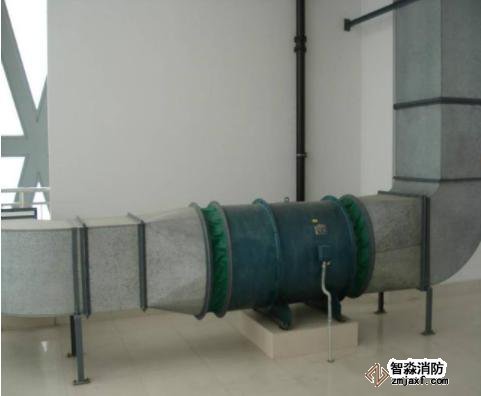

地下室排煙風機要加減震支架。

防火分區隔墻兩側防火閥距墻表面不大于200mm，穿越墻體風管段應由2～3mm鋼板制作。防火閥直徑大于630mm時應設固定獨立支、吊架，且不得阻礙手柄的操作。

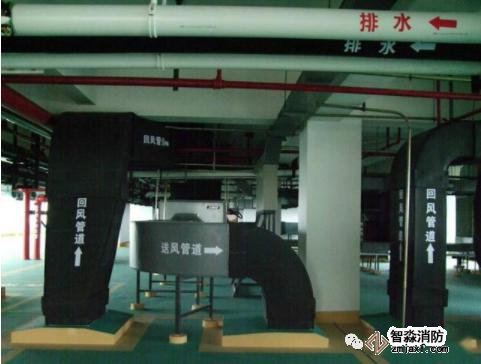

風道穿樓板及標識

設備間（配電室、泵房及無負壓設備）

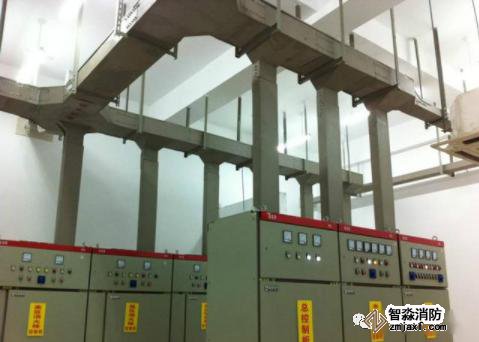

01、配電室

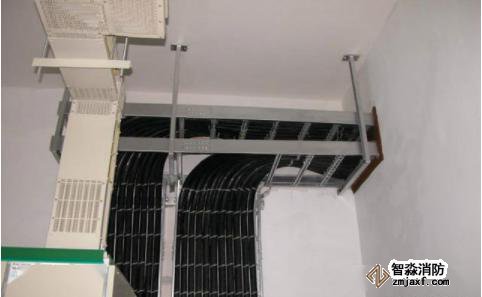

首先注意里面的橋架安裝橫平豎直，附件按標準設置。

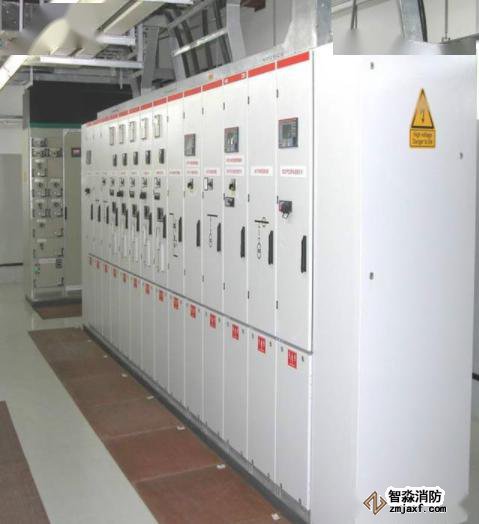

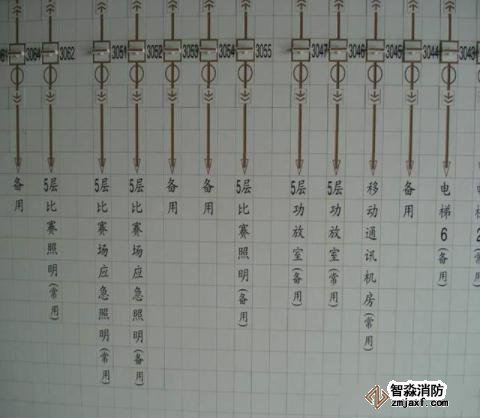

配電柜布置成排成列，配電柜相互間或與基礎型鋼間要用鍍鋅螺栓連接，且防松零件齊全。高低壓柜立面、背面平整，水平度、垂直度好，操作通道寬敞。正面要有盤面編號，背面也應注明編號。內部接線整齊，表識正確。接線端子要有編號。

決不允許任何給排水管通過。

變壓器低壓側的中性點直接與接地干線連接，基礎型鋼接地。

電纜終端頭、接頭、拐彎處及豎井的兩端要設標志牌。

配電柜應有公共型鋼底座，整體布局整齊，柜內接線正確、可靠。地溝電纜走在支架上排列整齊，分段捆扎，有掛牌，接地排布置規范標識清晰，絕緣檔鼠板合理設置。

電橋架設置規范，接地保護可靠，電纜進柜合理受力均勻，外保護好。變電所內，高低壓配電設備及裸母線的正上方，不應安裝燈具。

配電室與隔墻或樓板的所有空洞均應做防火密閉封堵。

配電柜長度大于6米，背后要有兩個出口，且最小寬度為1米。

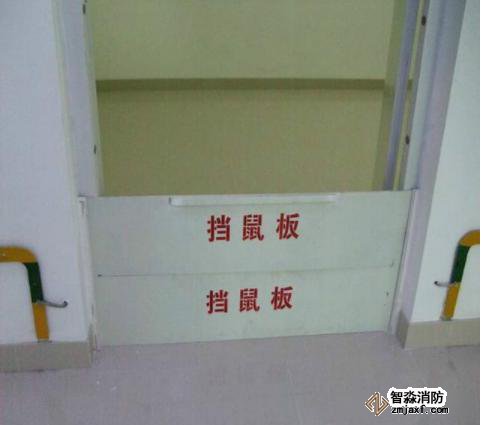

門口必須安裝擋鼠板。

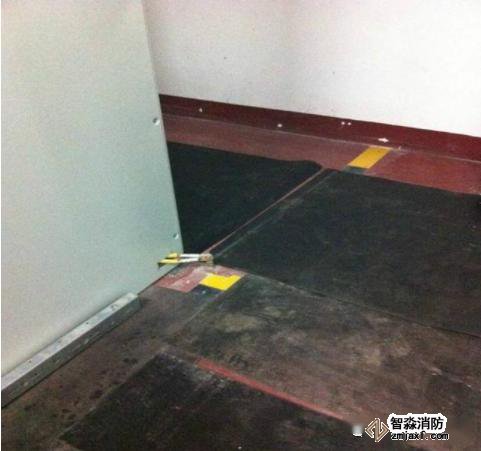

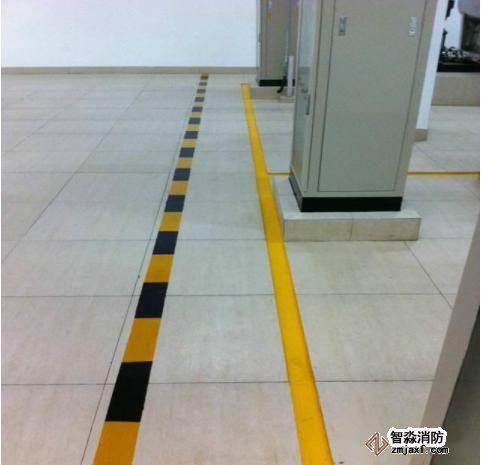

配電柜前工作區要鋪橡膠板。

柜箱盤線間、線對地間絕緣電阻饋電線路大于0.5兆歐，二次回路大于1兆歐，線纜整齊。

擋鼠板的做法：一般30cm一塊，共兩塊，采用絕緣電木或是塑料硬膠板。

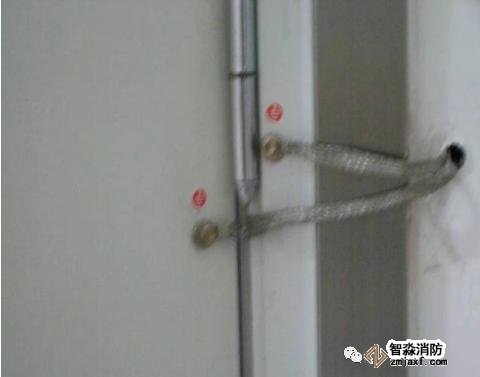

1、配電室鐵制防火門及框要用銅編織線與接地干線連接。

2、配電室內要預留不少于兩處的接地備用點，上好螺栓螺帽、平墊、彈簧墊。

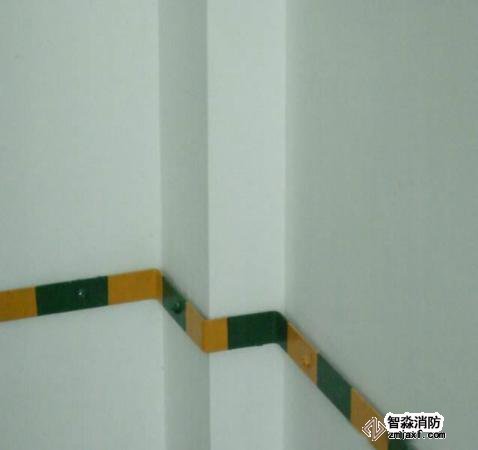

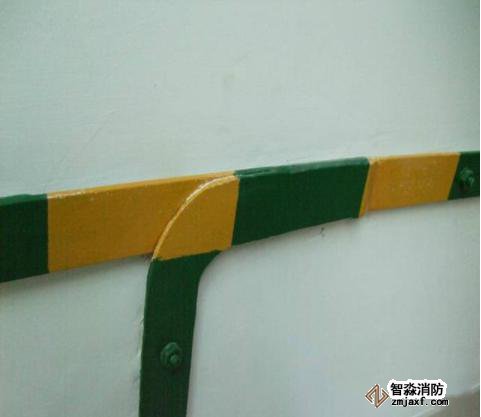

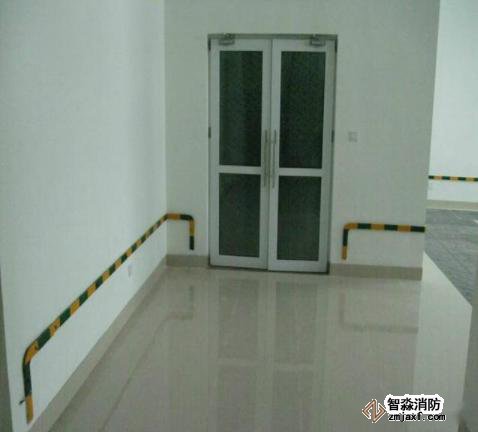

接地主干線一般明敷設，具體做法：

1、距地面高度250-300mm，與墻壁間隙10-15mm。

2、每段15-100mm，黃綠相間。

3、水平支架0.5-1.5米，垂直支持件1.5-3米，彎曲部分0.3-0.5米。

4、彎頭專門加工

主接地小做法

強調

當電纜穿過零序電流互感器時，電纜頭的接地線應通過零序電流互感器后接地；由電纜頭至穿過零序電流互感器的一段電纜金屬護層和接地線應對地絕緣。（ 本條是為使零序電流互感器正確反映電纜運行情況，并防止離散電流的影響而使零序保護錯誤發出訊號或動作而作出的規定。）

電纜與空氣開關等設備連接時，線芯及擰緊螺栓要上護套，確保操作安全

控制柜前標識

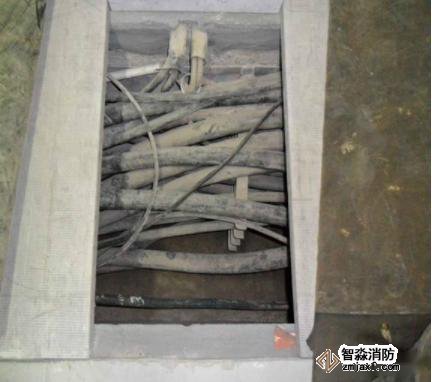

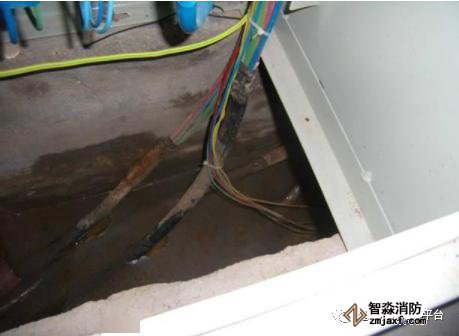

關于電纜溝：

最下端支架不小于5-10cm；最上端不小于15—20cm。

電纜上架，里面干燥、整潔、有序，支架接地良好。支架一般采用熱鍍鋅的。電纜溝要有防水排水措施。

電纜出入要進行封閉處理。

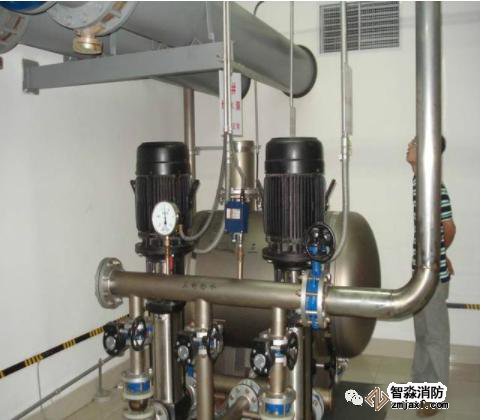

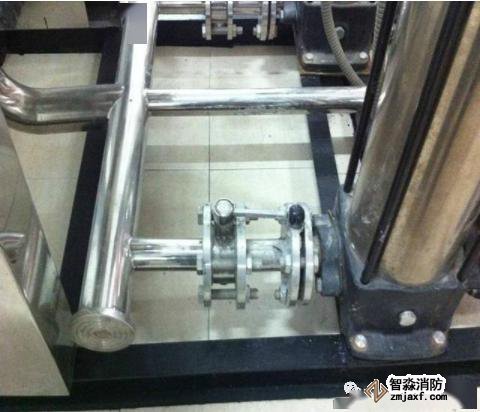

02、無負壓設備機房

型鋼接地，設備接地

型鋼鉆孔排水

表識清楚

采用不銹鋼螺栓，朝向一致

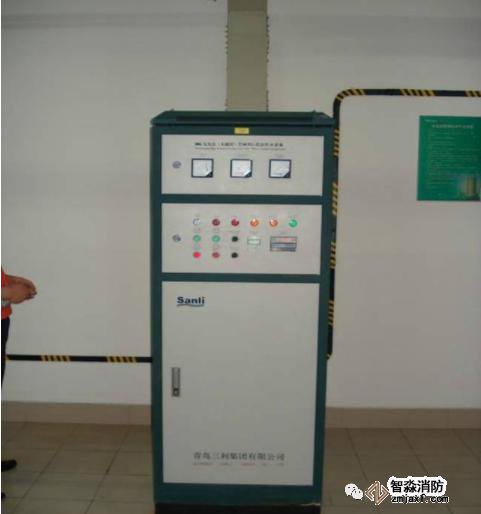

設備及控制柜要有主接地

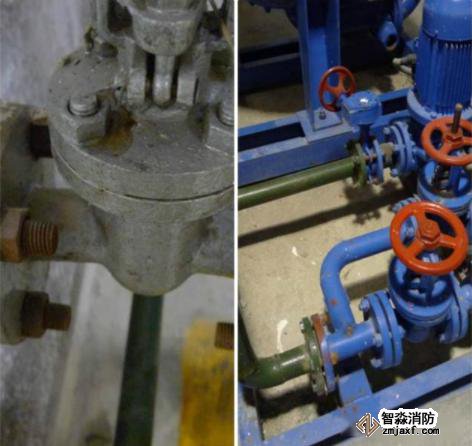

不銹鋼法蘭與螺栓連接，注意電化腐蝕（電絕緣片或板）。型鋼要鉆孔

簡單的做法

給水設備的機座處理欠妥；

設備安裝與土建之間欠協調；

沒有減震裝置；

注意了接地與跨接；

法蘭長短不一。

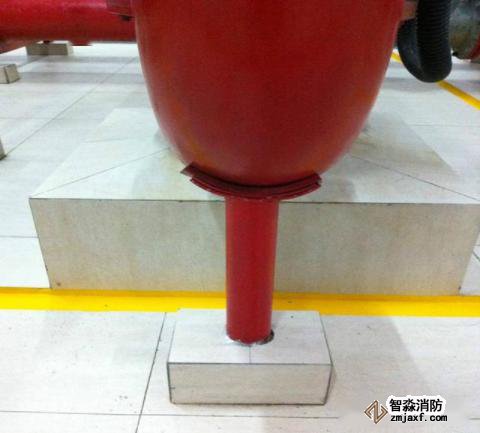

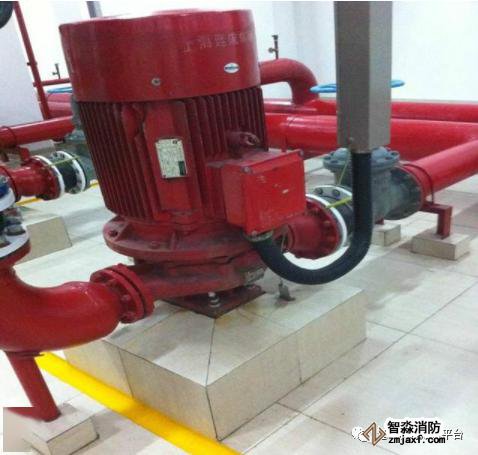

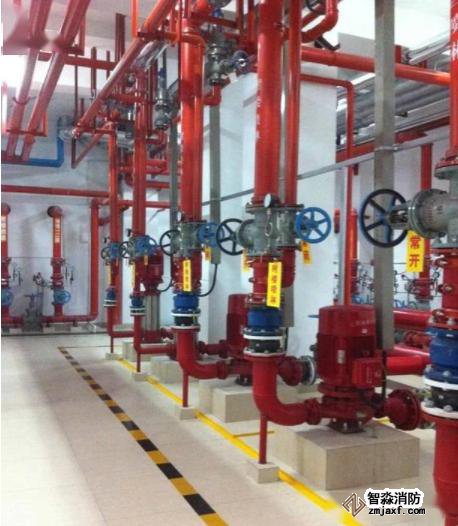

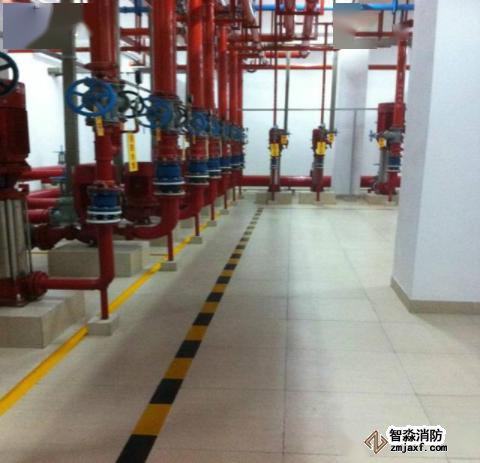

03、消防泵房

a、接地跨接：設備、伸縮節、電源線

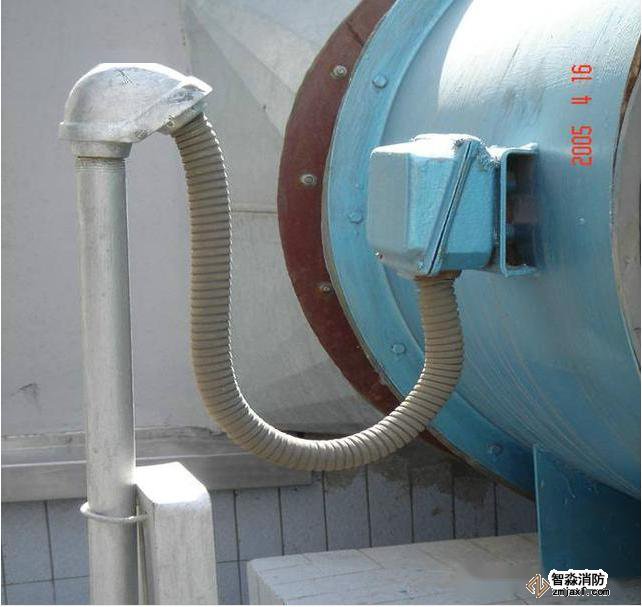

b、滴水彎、金屬卡普利管不超0.8米

c、減震措施：出水管彎頭、設備

d、金屬軟管不能做持續導體

1、設備及支架防腐臺 2、螺栓上油戴塑帽 3、排水溝及警示帶

4、表識清楚 5、高度朝向一致 6、油漆鮮艷，分色明確

報警閥組

1）距地面高度宜為1.2米，兩側距墻不小于0.5米，正面距墻不小于1.2米；

2）每個濕式報警閥與預做用閥控制的噴頭數量不宜超過800個；

3）報警閥處的地面應有相應的排水設施；

4）供水總控制閥應處于開啟狀態，并采用信號碟閥；當不采用信號閥時，應設鎖定閥位的鎖具；

5）因雨淋閥組背面需接管，中心與背面墻距離不小于250㎜。

水流指示器

1）方向指示正確，且有永久性標記；

2）與信號閥距離應大于300㎜。

3）安裝前先測試。
