今天我們一起學習自動噴水滅火系統，通常我們也叫噴淋系統。

自動噴水滅火系統是一種在發生火災時能自動打開噴頭噴水滅火并同時發出火警信號的一種消防滅火設施。與消火栓系統不同，消火栓滅火系統并不能自動滅火，需要消防人員進行滅火，而自動噴水滅火系統主要特征是通過加壓設備將水送入管網中，到帶有熱敏元件的噴頭處。

噴頭在火災的熱環境中自動打開，開啟灑水滅火，通常噴頭下方的覆蓋面積大約為12平方米。

自動噴水滅火系統的撲火效率非常高，初期火災的滅火效率在97%以上。如初期火災發現及時滅火迅速，可以減少很多不必要的財產損失，甚至是人員傷亡。

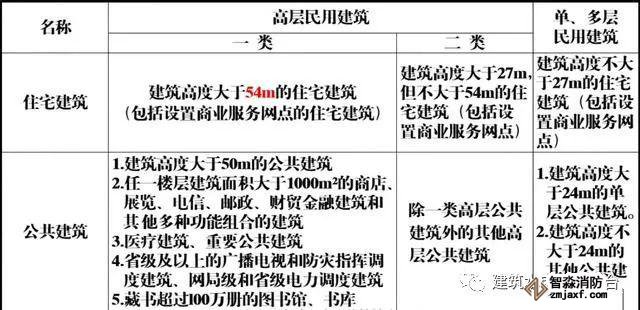

以下是高層建筑或場所應設置自動滅火系統的地方。

有些地方是宜設置自動滅火系統，比如說一類高層建筑及其地下室和半地下室，二類高層建筑及其地下室和半地下室，高層民用建筑內的歌舞娛樂設施等，建筑高度大于100平方米的住宅建筑。

注意一下在我們的防火設計規范中，如果提到宜是必須的意思，是強制性規范。

自動噴水滅火系統的一般包括濕式自動噴水滅火，干式、預作用式以及雨淋式自動滅火系統。

我們通常根據管網中是否有水或者不同的噴頭，將自動噴水滅火系統分為噴頭常閉式的自動滅火系統和噴頭常開式的自動滅火系統。

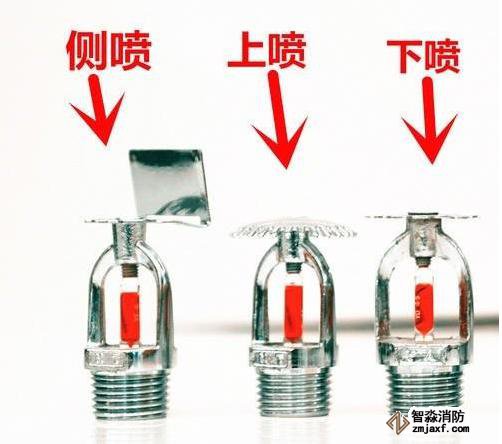

首先是濕式自動滅火系統，這一種是噴頭常閉的滅火系統。管網中充滿著有壓力的水，當建筑物發生火災的時候，火點溫度達到開啟閉式噴頭時，噴頭就會出水滅火。

濕式自動噴水滅火系統的優點是滅火及時撲救效率高，但由于是濕式自動滅火系統中管網里一直都會充滿有壓的水，當發生滲漏的時候會破壞室內環境。所以該系統只適用于室內環境溫度在4度和70度之間的建筑物，如以過低的話可能會造成冰凍或泄露。

濕式滅火系統系統圖

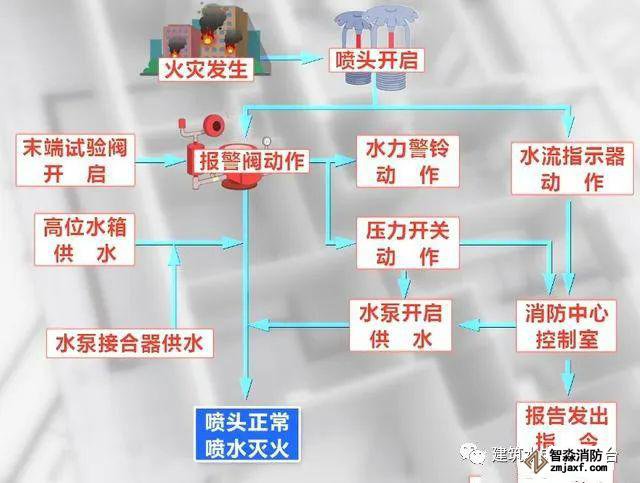

當發生火災的時候噴頭開啟噴水滅火，同時報警閥和水流指示器開始動作，報警閥動作以后，一方面高位水箱開始供水，另一方面通知水力警鈴和壓力開關，消防控制室在收到火警后會去確認火警，確認無誤后會打開消防聯動設施，如切斷電源打開消防水泵和防排源設備等。

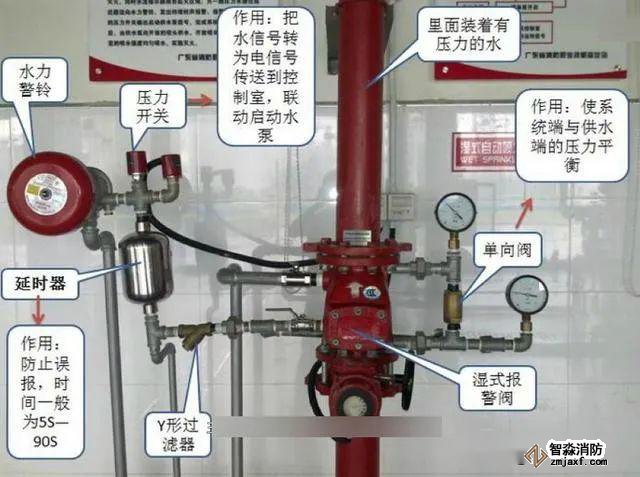

這是濕式自動滅火系統的主要組成部分。主要包括一個閉式噴頭、濕式報警閥、管道系統、水流指示器、報警控制裝置和末端試水裝置等。

干式自動噴水滅火系統為噴頭常閉的滅火系統。管網中平時不是沖水，只有有壓空氣或氮氣，當建筑物發生火災的時候達到火點，則開啟常閉噴頭，噴頭開啟的時候先排氣，然后沖水滅火。

干式自動噴水系統中管網中平時是不沖水的，因此對建筑物的裝飾也無影響，對環境溫度也不會有影響，適用于采暖期長但建筑物內無采暖的場所。但該系統中滅火的時候先排氣，然后才滅火，所以滅火效率不如濕式系統高。

干式自動滅火系統的系統圖

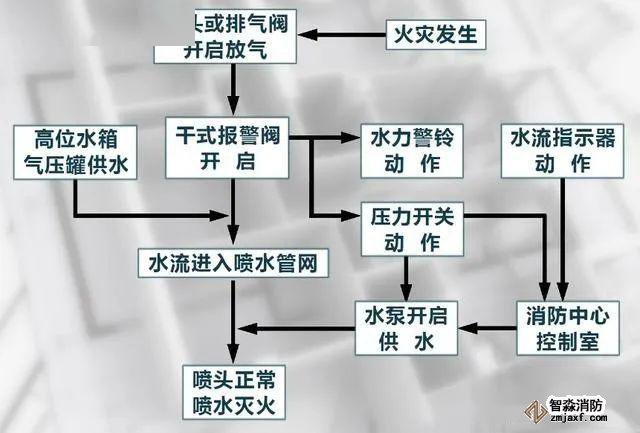

火災發生的時候，噴頭開始噴氣，記住干式自動噴水系統的管網里頭是沒有水的，所以要先排氣，噴頭一旦開始排氣，報警閥就開啟了，開啟后一方面通知高位水箱開始動作，向管網中供水開始滅火，當管網充水后水立警令開始動作，壓力開關開始動作，水流指示器開始動作，這一切動作通知我們消防控制室發生火警了。消防控制室則去確認火警，然后打開消防水泵開始救火了。

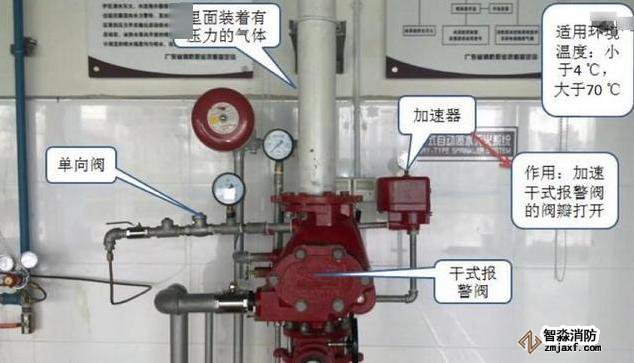

這是干式滅火系統的主要組成部分。

包括閉式噴頭、管網干式報警閥組、充氣設備、報警控制裝備和末端試水裝置、給水設施等。

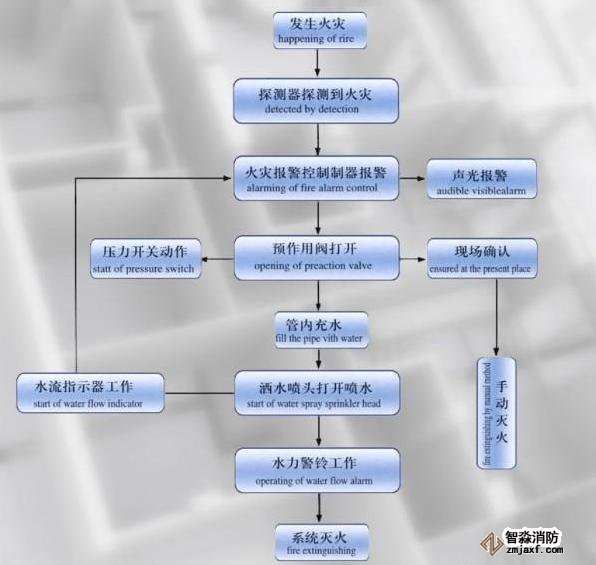

預作用自動噴水系統是一種噴頭常閉的滅火系統。管網中平時也是不沖水的，當發生火災的時候，火災探測器報警后，由自動控制系統控制閥門排氣沖水，由干式變?yōu)闈袷?，只有?dāng)著火點達到開啟閉式系統時，才開始噴水滅火。

我們可以看到預作用是噴水系統同時具備干式滅火系統和濕式滅火系統的特點，克服了干式滅火系統滅火效率低，濕式系統容易產生水漬的缺陷，也可以代替干式系統提高滅火速度。

這種系統可以用于管道和噴頭易于損壞而產生噴水和漏水，造成嚴重水漬的地方，還可以用于自動噴水系統中安全要求比較高的建筑物中。

預作用式自動噴水系統

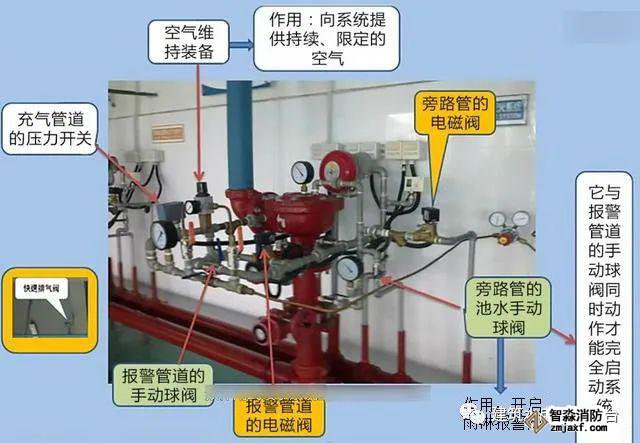

預作用式噴水系統主要包括閉式噴頭、預作用噴井閥或者雨淋閥組、充氣設備、管道系統、給水設備和火災探測、報警裝置控制等。

雨淋噴水系統則為噴頭常開的滅火系統。當進入發生火災的時候，由自動控制裝置打開集中控制閥門，使整個保護區域所有噴頭開始噴水，形似下大雨一樣。

當我們看到一些美國大片中，為了人為逃命或制造困難，使用打火機造成人為的火災后，整個樓層都出現傾盆大雨的情況，這就是該建筑物采用了雨淋噴水系統。

雨淋式噴水系統出水量大，滅火及時，所以適用于火災蔓延速度比較快的環境。此外，當內部容納的物品的頂部與頂板或者吊頂距離較大的時候，可以用雨淋式噴水系統。對于嚴重二級的火災系統，也適合布置雨淋噴水滅火系統。

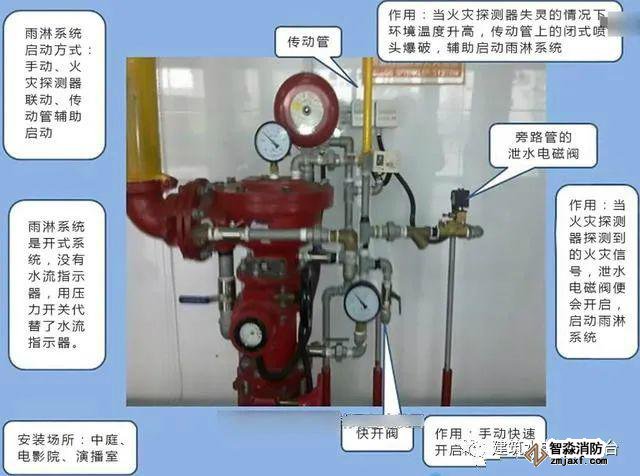

這是雨淋自動噴水系統的主要組成部分。

包括開式噴頭、雨淋閥啟動裝置、雨淋閥組、管道以及供水設施等，雨淋系統中的傳動管，快開閥以及旁路的泄水電磁閥。
