某校計算機系承辦市中考電腦閱卷任務，市教育局要求學校提供四百臺電腦供改卷教師使用，同時需要4臺配置性能較高的服務器以供四百臺客戶端電腦訪問。該校計算機系四百臺電腦分布在7間機房中，共由4個IP網段組成。

一、要求：

為了安全起見，要求處在4個網段的電腦相互之間不能訪問，但所有的電腦

均要求能訪問這4臺服務器，網絡拓?fù)鋱D如圖13-7所示。經研究，可以通過配置三層交換機以實現以上要求。

 二、具體配置及IP地址分配方案如下所述：

假設：

機房一、二的網線分別接在三層交換機的F0/1和F0/2端口；

機房三、四的網線分別接在三層交換機的F0/6和F0/7端口；

機房五、六的網線分別接在三層交換機的F0/11和F0/12端口；

機房七的網線接在三層交換機的F0/16端口；

服務器接在三層交換機的F0/21端口。

各機房IP地址分配

機房一、二： IP：192.168.7.X/24，網關：192.168.7.254

機房三、四： IP：192.168.8.X/24，網關：192.168.8.254

機房五、六：IP：192.168.10.X/24，網關：192.168.10.254

機房七：IP：192.168.11.X/24，網關：192.168.11.254

服務器：IP：192.168.12.X/24  網關：192.168.12.254

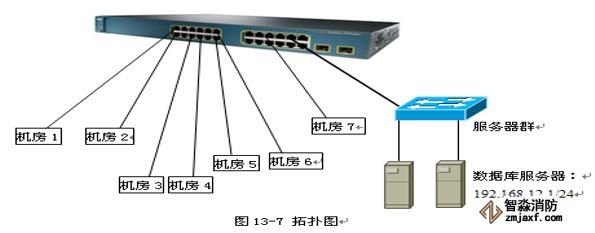

三、網絡拓?fù)鋱D

四、配置三層交換機

  本例以思科三層交換機為例，具體配置命令如下所示：有些重復的命令就不注釋了。

1、創建5個vlan

Switch>

Switch>en  //進入特權模式

Switch#config //進入全局配置模式

Switch(config)#hostname 3560   //更改主機名為3560

3560(config)#vlan 10     //創建vlan10

3560(config-vlan)#vlan 20   //創建vlan20

3560(config-vlan)#vlan 30

3560(config-vlan)#vlan 40

3560(config-vlan)#vlan 50

3560(config-vlan)#exit

2、將端口劃分到相應的VLAN

3560(config)#int range f0/1-5    //進入端口1-5

3560(config-if-range)#switchport mode access  //將端口設置為access模式

3560(config-if-range)#switchport access vlan10   //將1-5端口加入到vlan10中

3560(config-if-range)#exit   //退出

3560(config)#int range f0/6-10  //進入端口6-10端口，其它命令與上面一樣

3560(config-if-range)#switchport mode access

3560(config-if-range)#switchport access vlan20

3560(config-if-range)#exit

3560(config)#int range f0/11-15

3560(config-if-range)#switchport mode access

3560(config-if-range)#switchport access vlan30

3560(config-if-range)#exit

3560(config)#int range f0/16-20

3560(config-if-range)#switchport mode access

3560(config-if-range)#switchporta ccess vlan40

3560(config-if-range)#exit

3560(config)#int range f0/21-22

3560(config-if-range)#switchport mode access

3560(config-if-range)#switchport access vlan50

3560(config-if-range)#exit

先為三層交換機開啟路由功能，這樣才能實現計算機互訪問

3560(config)#no ip domain-loo   //告訴Router不要對它不知道的字符串做DNS解析

3560 (config)#ip routing    //啟動路由

弱電產品精選網絡原理與交換機路由器應用視頻教程（50節）小程序

3、為各個VLAN分別配置IP地址

3560(config)#int vlan 10    //進入vlan10

3560(config-if)#ip add 192.168.7.254 255.255.255.0  //為vlan10分配子網掩碼與ip地址

3560(config-if)#no shut   //開啟端口

3560(config-if)#exit     //退出

3560(config)#int vlan 20

3560(config-if)#ip add 192.168.8.254 255.255.255.0

3560(config-if)#no shut

3560(config-if)#exit

3560(config)#int vlan 30

3560(config-if)#ip add 192.168.10.254 255.255.255.0

3560(config-if)#no shut

3560(config-if)#exit

3560(config)#int vlan 40

3560(config-if)#ip add 192.168.11.254 255.255.255.0

3560(config-if)#no shut

3560(config-if)#exit

3560(config)#int vlan 50

3560(config-if)#ip add 192.168.12.254 255.255.255.0

3560(config-if)#no shut

3560(config-if)#exit

4、創建訪問控制列表（ACL）

很多朋友可能會問，控制訪問列表有什么用，我們先來了解下它的作用。

訪問控制列表是應用在路由器接口的指令列表，這些指令列表用來告訴路由器哪些數據包可以接收、哪些數據包需要拒絕。

拒絕網絡192.168.7.0/24訪問這三個ip段（192.168.8.0/24、192.168.10.0/24、192.168.11.0/24），而允許其他任何流量。

3560(config)#access-list 101 deny ip 192.168.7.0 0.0.0.255 192.168.8.0 0.0.0.255

3560(config)#access-list 101 deny ip 192.168.7.0 0.0.0.255 192.168.10.0 0.0.0.255

3560(config)#access-list 101 deny ip 192.168.7.0 0.0.0.255 192.168.11.0 0.0.0.255

3560(config)#access-list 101 permit ip any any

拒絕網絡192.168.8.0/24訪問這三個ip段（192.168.7.0/24、192.168.10.0/24、192.168.11.0/24），而允許其他任何流量。

3560(config)#access-list 102 deny ip 192.168.8.0 0.0.0.255 192.168.7.0 0.0.0.255

3560(config)#access-list 102 deny ip 192.168.8.0 0.0.0.255 192.168.10.0 0.0.0.255

3560(config)#access-list 102 deny ip 192.168.8.0 0.0.0.255 192.168.11.0  0.0.0.255

3560(config)#access-list 102 permit ip any any

拒絕網絡192.168.10.0/24訪問這三個ip段（192.168.7.0/24、192.168.8.0/24、192.168.11.0/24），而允許其他任何流量。

3560(config)#access-list 103 deny ip 192.168.10.0 0.0.0.255 192.168.7.0 0.0.0.255

3560(config)#access-list 103 deny ip 192.168.10.0 0.0.0.255 192.168.8.0 0.0.0.255

3560(config)#access-list 103 deny ip 192.168.10.0 0.0.0.255 192.168.11.0 0.0.0.255

3560(config)#access-list 103 permit ip any any

拒絕網絡192.168.11.0/24訪問這三個ip段（192.168.7.0/24、192.168.8.0/24、192.168.10.0/24），而允許其他任何流量。

3560(config)#access-list 104 deny ip 192.168.11.0 0.0.0.255 192.168.7.0 0.0.0.255

3560(config)#access-list 104 deny ip 192.168.11.0 0.0.0.255 192.168.8.0 0.0.0.255

3560(config)#access-list 104 deny ip 192.168.11.0 0.0.0.255 192.168.10.0 0.0.0.255

3560(config)#access-list 104 permit ip any any

5、將ACL應用到相應的VLAN上

3560(config)#int vlan10

3560(config-if)#ipaccess-group 101 in

3560(config-if)#exit

就是vlan10就只能訪問101的列表。

3560(config)#int vlan20

3560(config-if)#ipaccess-group 102 in

3560(config-if)#exit

就是vlan20就只能訪問102的列表。

3560(config)#int vlan30

3560(config-if)#ipaccess-group 103 in

3560(config-if)#exit

就是vlan30就只能訪問103的列表。

3560(config)#int vlan40

3560(config-if)#ipaccess-group 104 in

3560(config-if)#exit

就是vlan40就只能訪問104的列表。

3560#wr     //保存配置文件

五、驗證測試

1、機房一、二的電腦Ping不通處在8、10、11網段的電腦，但可以Ping通處在12網段的服務器；

2、機房三、四的電腦Ping不通處在7、10、11網段的電腦，但可以Ping通12網段的服務器；

3、機房五、六的電腦Ping不通處在7、8、11網段的電腦，但可以Ping通12段的服務器；

4、機房七的電腦Ping不通處在7、8、10網段的電腦，但可以Ping通12網段的服務器。
