技術指導-集中電源集中控制型消防應急照明和疏散指示系統
消防應急照明和疏散指示系統是為人員疏散、消防作業提供照明和疏散指示的系統，由各類消防應急燈具及相關裝置組成。按系統形式可分為∶ 自帶電源集中控制型、自帶電源非集中控制型、集中電源集中控制型、集中電源非集中控制型。接下來主要為大家講解依愛消防集中電源集中控制型消防應急照明和疏散指示系統的技術指導。
布線指導
通訊干線（RS485通訊線）
NH-RVSP-2*1.5mm²屏蔽雙絞線
兩線制系統總線：

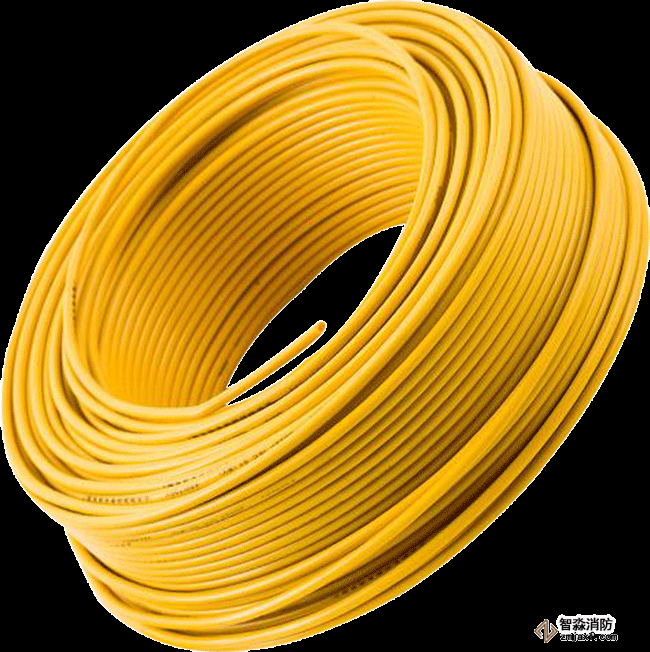

WDZN-RYJS-2*2.5/4mm²電纜
或ZR-RVS2*2.5mm²雙絞線
施工要求

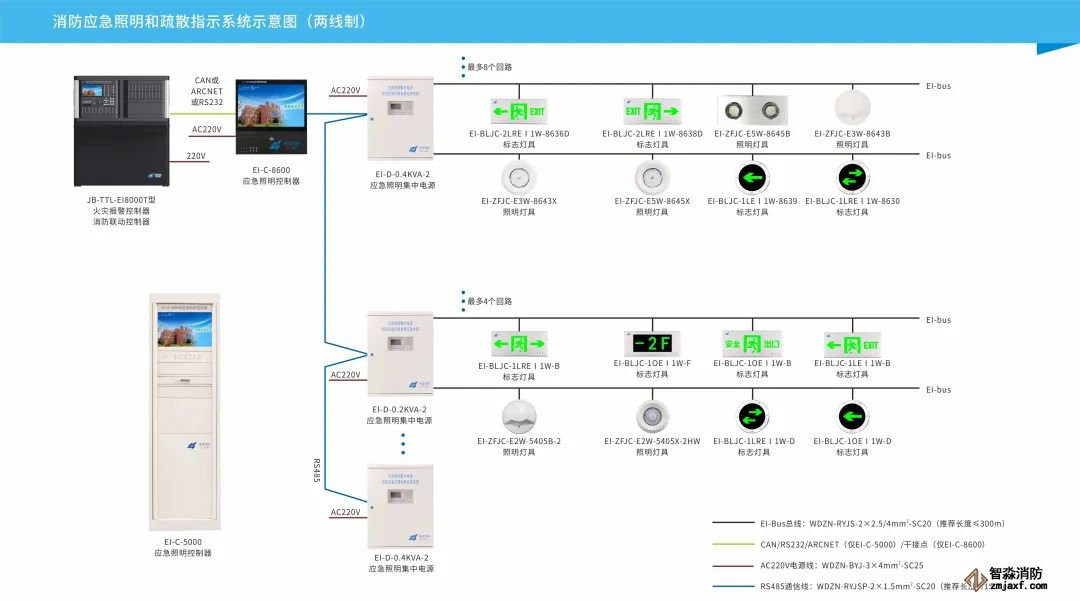

為保證系統的功能實現和正常運行，應嚴格按照“系統示意圖”和以上“布線要求”、GB50166-2019、GB51309-2018等要求施工，施工注意事項具體要求如下：

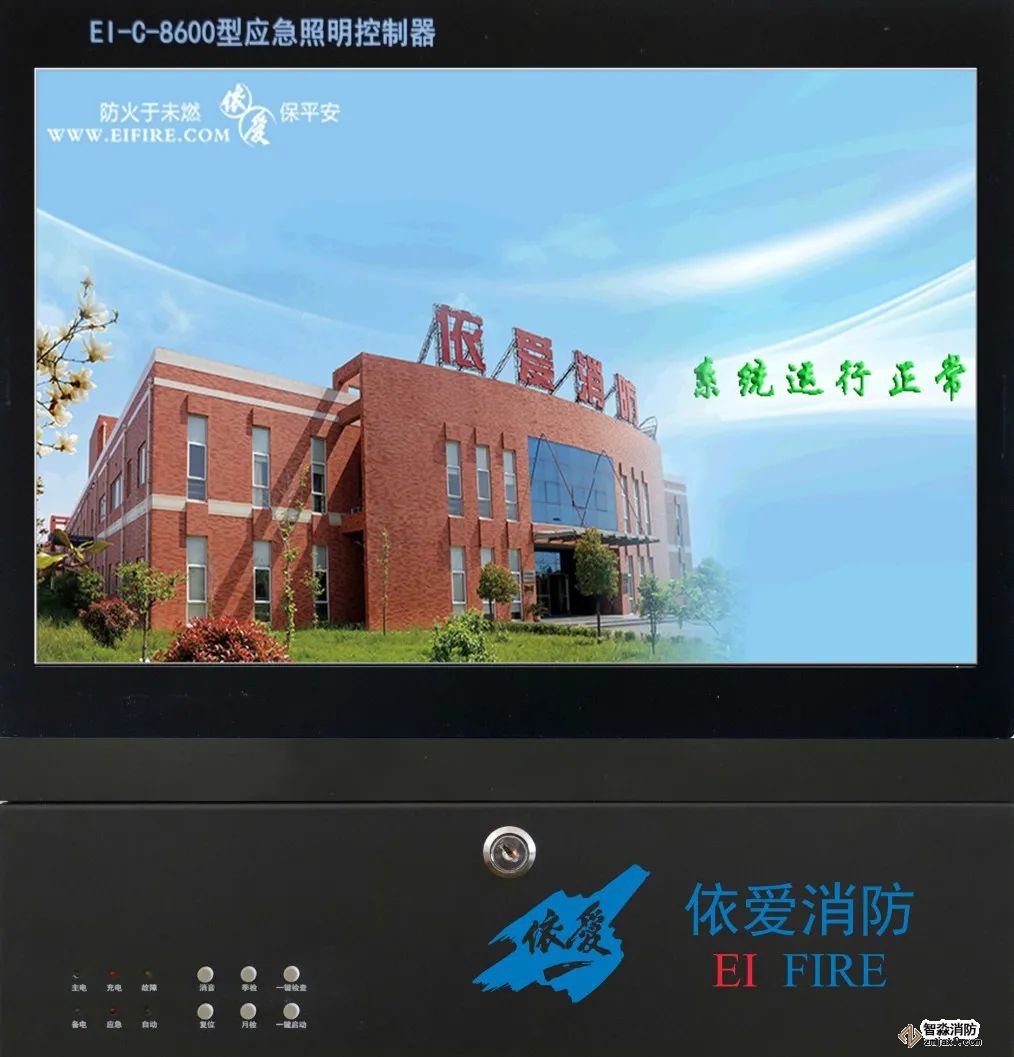

控制器安裝在消防控制室，集中電源安裝在消控室、低壓配電室、配電間內或電氣豎井內。控制器、集中電源的主電源應取自消防電源AC220V/50HZ，嚴禁使用電源插頭，接地應牢固。
通訊線應遠離干擾源，通訊線應走弱電井或弱電架橋，以確保通信傳輸不受強電或射頻信號干擾。
系統布線時禁止中間接線，應將接頭引至接線盒。接頭處應采用焊接方式連接，并用電工膠帶包好。

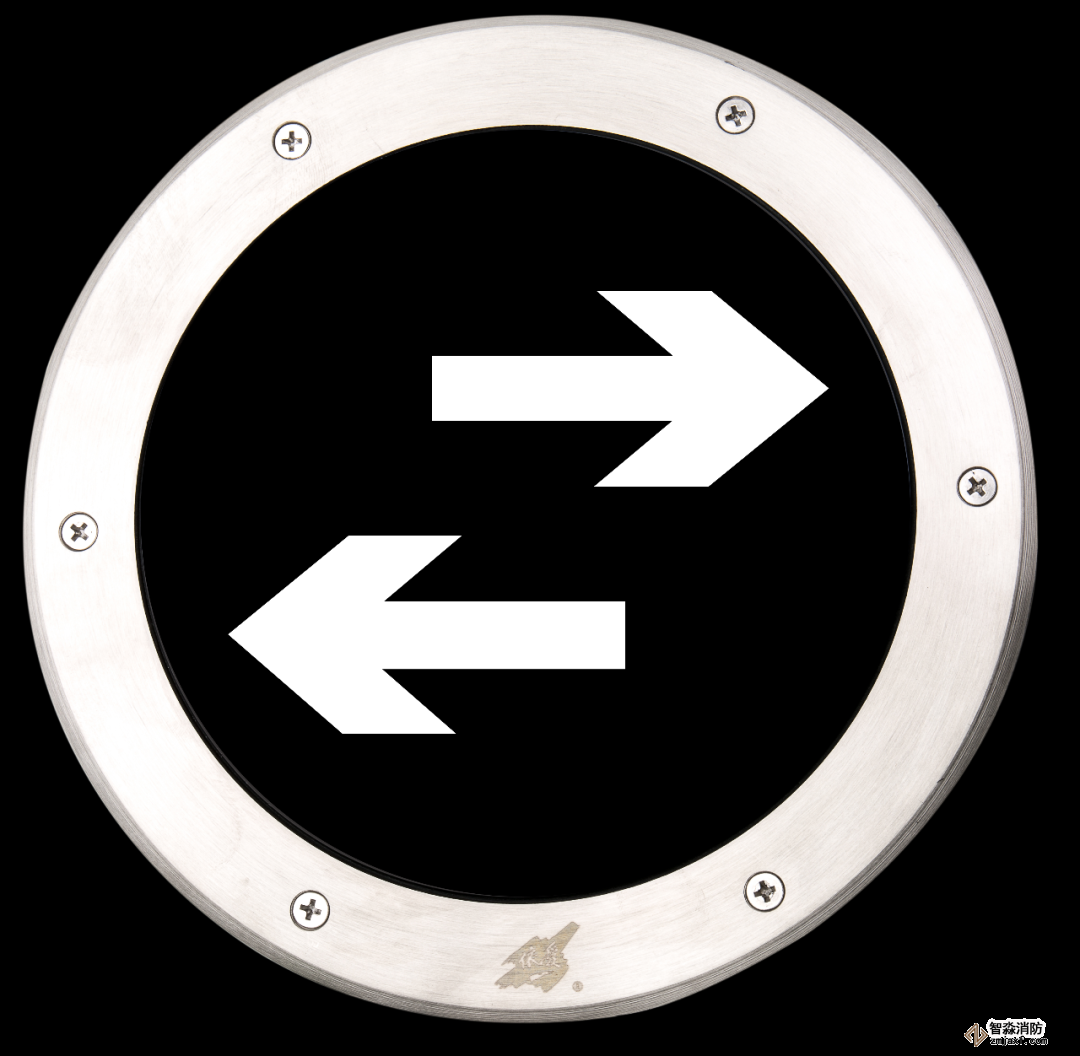

地埋式標志燈為室內使用，使用專用的預埋底座，并按GB51309要求規范施工。燈具應用燙錫焊接方式接線，并用壓線帽壓實并灌防水密封膠進行密封處理。注：地埋燈的施工步驟，參考《設計手冊》。
所有燈具在安裝前必須使用編碼器設置好地址(1-128)，或至少將其序列號記錄在平面圖對應位置。
集中電源與控制器的 RS485 通訊干線應采用串聯連接方式，即“手拉手”方式；當實際工程不便于全部采用手拉手方式連接，可局部采用，再通過J-EI6412網絡集線器和控制器連接。
燈具兩總線可采用任意布線方式，但推薦串聯布線，如有分支宜設一支（基于線纜接頭工藝難度及回路壓接壓降考慮）?？偩€線路末端電壓應大于 15V（系統帶載能力見配置說明）。參照下表計算線路可帶燈具功率。
調試前準備
前期準備工作：
1）應提供消防應急燈具編碼表，完善的編碼表一般應包含序號、燈具功能描述、產品編號（序列號）、回路/地址號、地址位置描述等。詳實的編碼表有助于快速編程、故障排查。
2）應準備系統圖、平面圖的 CAD 圖紙，且為wmf格式，單張圖紙小于1M。如與火災報警控制器協議聯動，需準備火災報警控制器部件編碼表及平面位置圖。。
調試條件檢查：
1）系統線路敷設施工前，需與我司進行技術交底溝通，落實線纜選用、敷設方式、安裝方式等事宜。
2）系統調試前應完成設備及燈具的安裝工作，并應對控制器及電源接地進行檢查，確保可靠接地。
3）系統調試前需按照GB51309、GB50166要求對每個回路的總線檢查并測量其狀態，確認所選用線纜選型及敷設方式均符合設計要求，并排除掉線路短路、斷路和接地的異常問題，保證線路對地絕緣電阻。
4）控制器、集中電源主電穩定供電后可進入調試階段。與火災報警系統的聯動調試，采購方負責火災報警廠家協調工作：確認聯動方式（干結點聯動、協議聯動），通訊接口等信息。如協議聯動，需由火災報警廠家提供通信協議及相關轉接板卡，在收到協議后由我司技術人員進行聯動調試工作。
系統配置
使用依愛兩線制應急照明和疏散指示系統時，默認最大帶載 60 塊回路板，請參考以下原則進行配置：
兩線制集中電源雙回路板選配方法

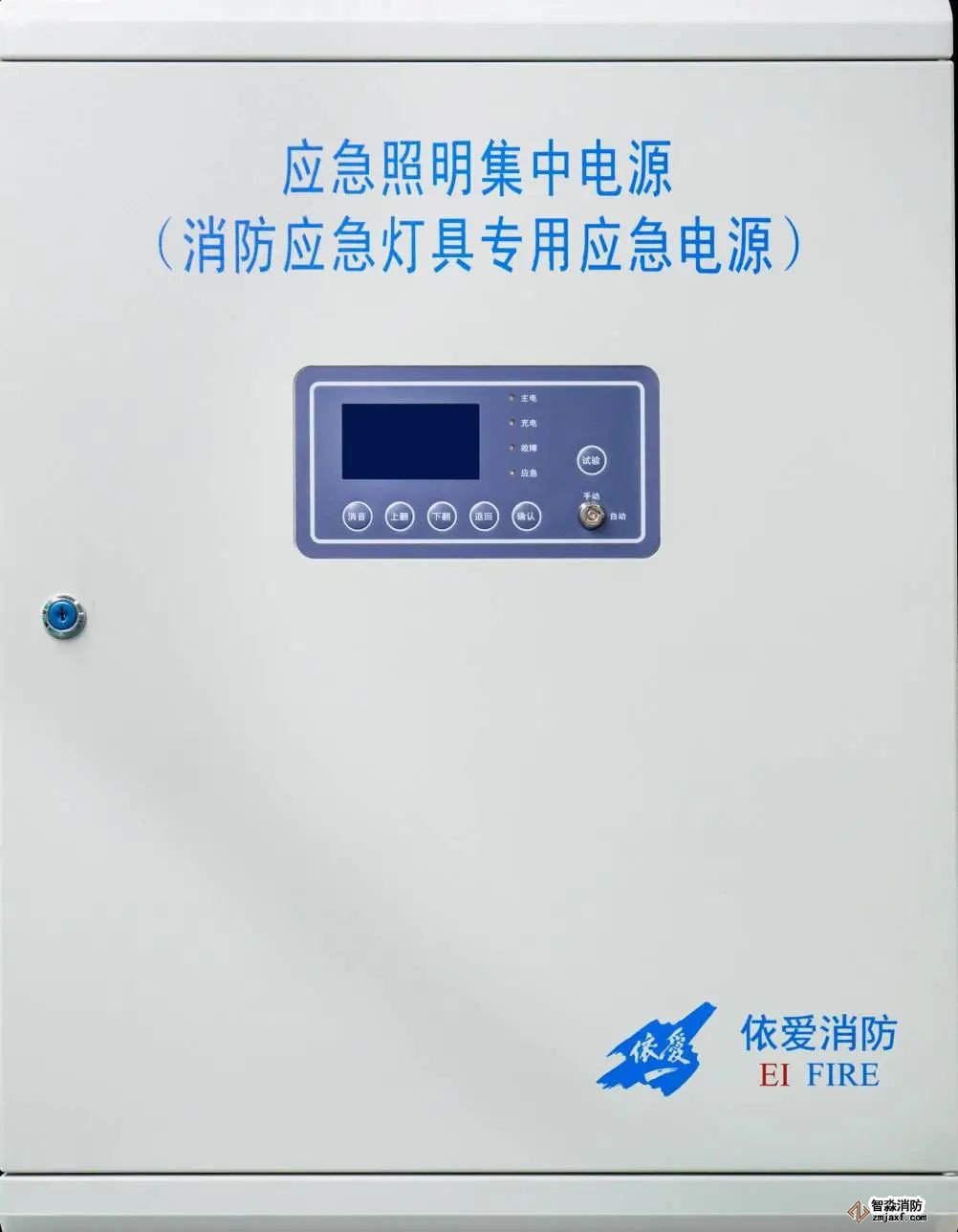

兩線制集中電源雙回路板型號為J-EI5101，提供兩個總線回路輸出。

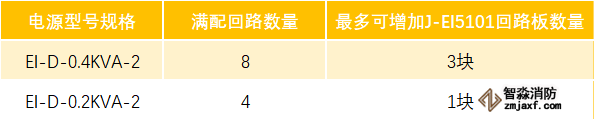

注：訂貨時需注明標配或選配幾塊J-EI5101回路板。選配時需遵循電源總功率及回路板帶載綜合條件。

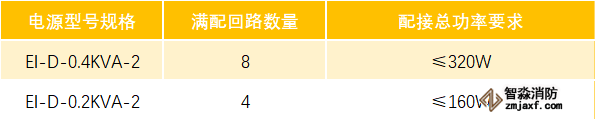

兩線制集中電源的回路數量及配接燈具功率要求：
注 ：
1）GB51309-2018 第 3.3.6.1 條要求配接燈具的額定功率總和不應大于配電回路額定功率的 80%。
2）兩線制集中電源單回路點位允許編程范圍最大為 128，控制顯示板及每塊回路板均為兩個回路，實際使用時主要依據功率來確定點位。
3）集中電源與兩線制燈具總線線路距離控制在300m以內（2.5mm²），單個回路所帶燈具不能超過45W。
