UPS不間斷電源電池延時計算方法及延時配置表格
UPS電池配置按公式計算的話，相當?shù)穆闊?，在?shí)際項目中或與廠商的交流中，常常遇到這樣的情況，根據UPS的輸出容量和所要求的后備時間、需快速、粗略地給出相關電池的配置。而ups本身的計算方法非常復雜，一般人根本無法操作，所以掌握簡單的方法或估算可以迅速做出結果，在實際中節約了時間。
一、UPS電源簡單計算方法
對于ups的公式計算，我們?cè)谥霸岬竭^(guò)，算起來比較復雜，很多人也不理解，那么今天我們來了解下簡單的計算方法。
使用時按下列公式計算：
所需電池容量(Ah)= UPS容量（KVA）×109（Ah.塊）/KVA/每組電池塊數
舉例一：
例如：對于109Ah•塊/kVA設計UPS電池容量的算法，一臺120kVA的UPS，每組電池32塊，要求后備時間60min(即1h)。
則所需電池容量為（60min）：
120kVA×109Ah•塊/kVA=13080Ah•塊,
13080Ah•塊/32塊=409(Ah),
即可選12V，100Ah電池4組(32塊/組)。
注意：實際后備時間不足與60min接近。
如果每組33塊,則13080/33=396Ah，同樣可選12V、100Ah電池4組(33塊/組)。
注意：33塊/組實際后備時間超過60min(超出一點)。
如果要求后備時間為30min時：
則
109×120=13080Ah•塊
13080/32=409Ah,409/2=205Ah。

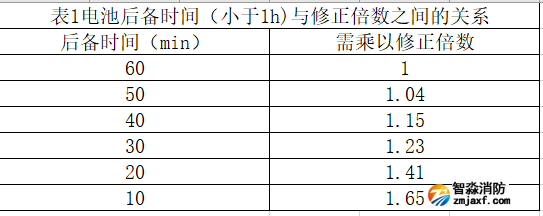

由于電池的放電功率與放電時間不是線性的，即不能只簡單除以2，還需乘以修正系數。見表1，因此205×1.23=252Ah。即可選12V、65Ah電池4組(32塊/組)。
注意：實際后備時間超過30min(超出一點)。
如果要求后備時間20min時：
則409/3=136Ah，還需乘以修正系數，見表1,136×1.41=192Ah,即可選12V、65Ah電池3組(32塊/組)。
注意：實際后備時間超過20min(超出一點)。
其它情況，以此類推。
舉列二：
2、對于126Ah•塊/kVA電池容量的算法，一臺120kVA的UPS，每組電池32塊，

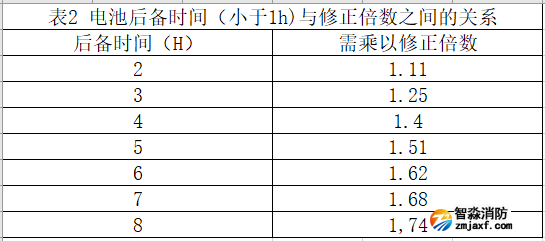

如果計算時間是一小時以上，要在按上述計算后再除以一個修正系數，見表2。
計算方法和需乘以修正系數與前述完全一樣。
例如：前例的后備時間是3h：
則126×120=15120Ah•塊，
13080/32=472Ah，472×3=1417Ah；
還需除一個修正系數，1417/1.25=1131Ah。
則需要配置即可選12V、300Ah電池4組(32塊/組)。
按照能量守恒原理，以上方法對于三相/單相或單相/單相UPS是一樣的。
一般中大功率的UPS所配每組電池都是32塊；電池并聯數最好不要超過4組，以免影響電池組的均流和充電效果。
以上是快捷的粗算,不是特別精確。要想得到精確的結果，應參照電池廠家給出的電池放電特性。

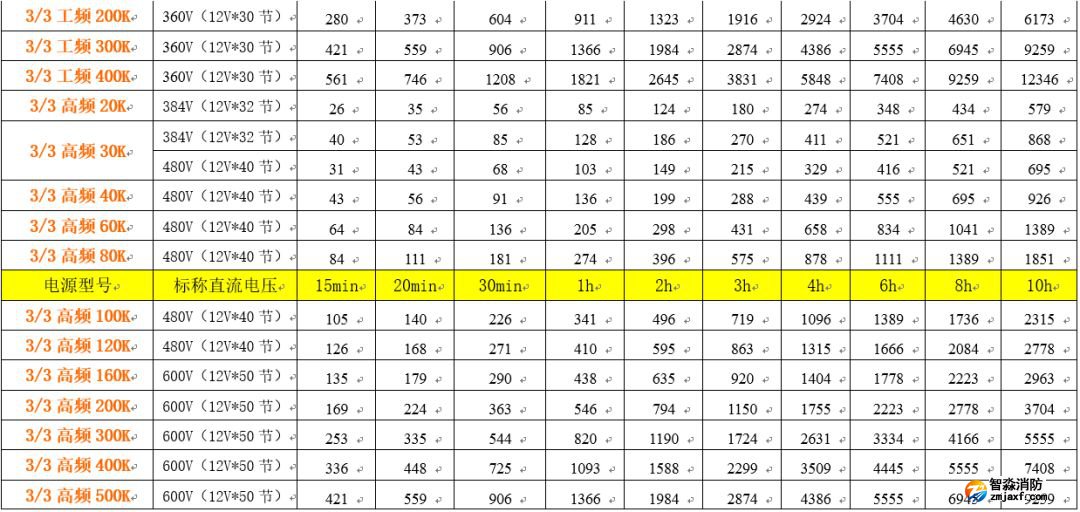

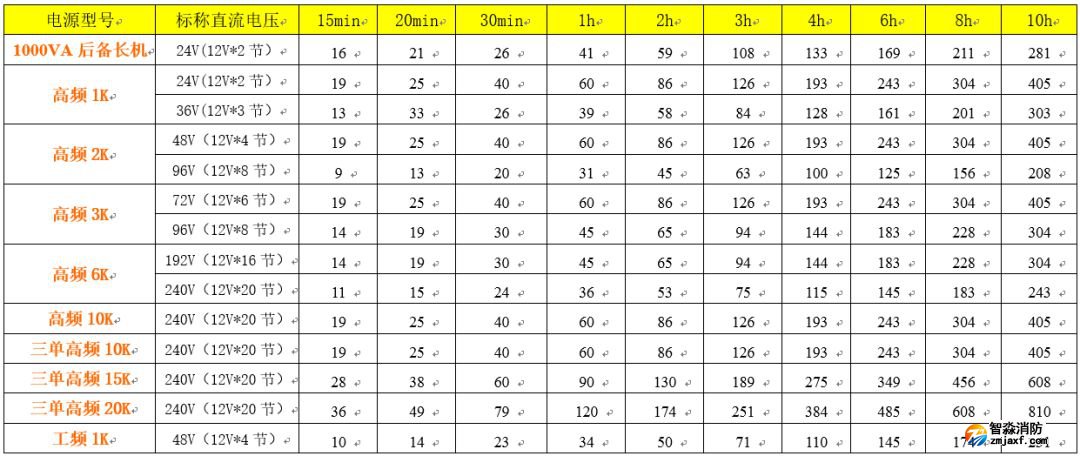

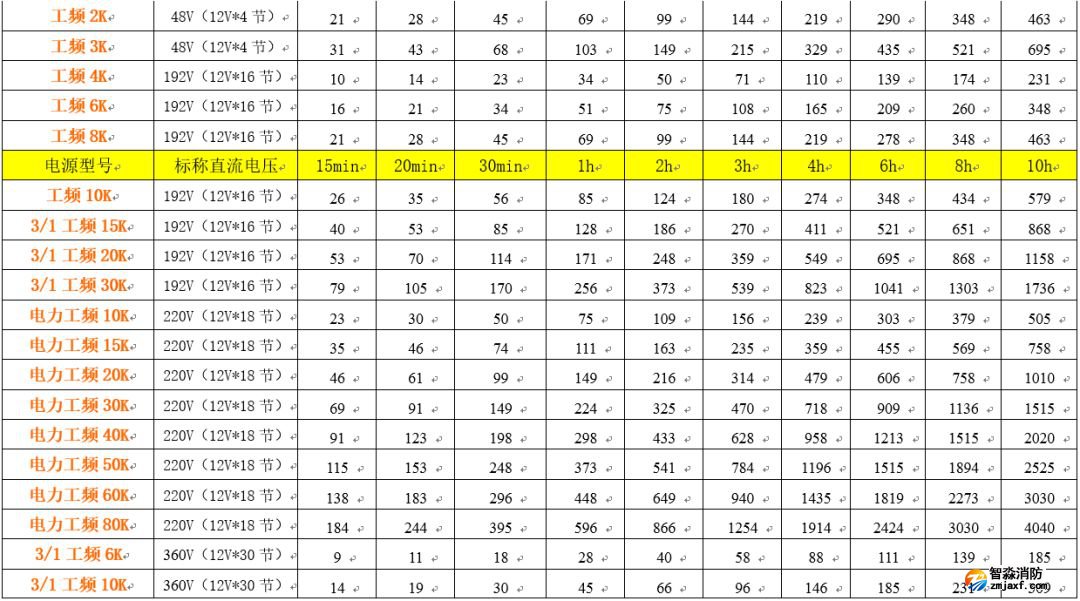

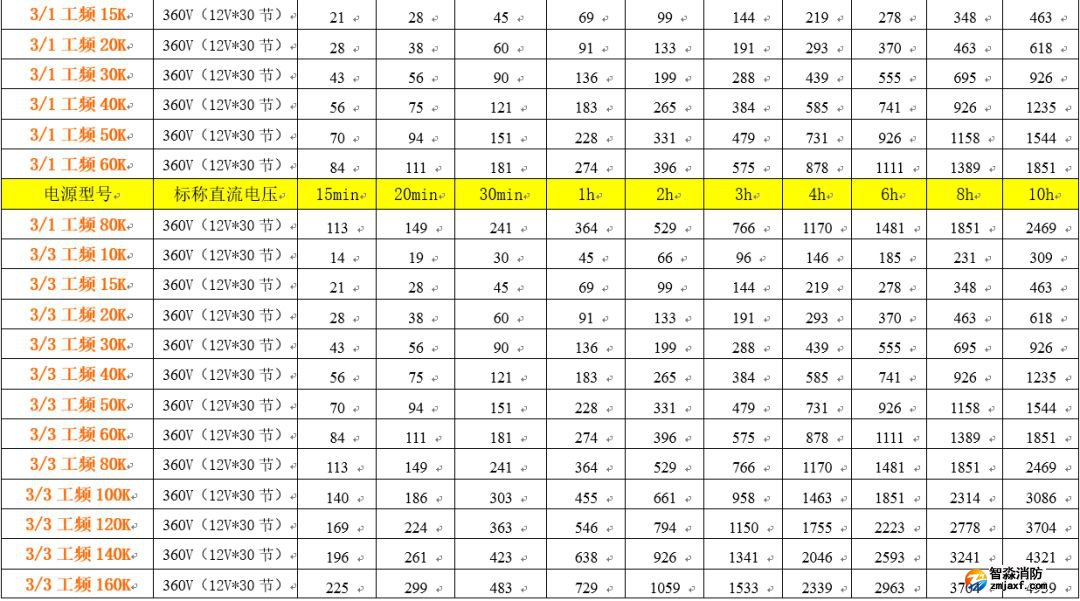

二、UPS電源延時配置表
關于上面的計算，雖然也比較簡單，但是需要計算一兩分鐘，那么有沒有更簡單的方法，更簡單的話就是直接看配置表了。
以下各系列機器所配置的蓄電池容量，是按照“電流法”進行配置，僅做參考！
采用電池臨界點電壓計算，計算結果與實際比較接近，這里面例出了大部分常用的配置表。
