消防給水系統常用管件、閥門圖解
消防給水系統中常用的管道的材質可分為：球墨鑄鐵管、鋼絲網骨架塑料復合管、加厚鋼管、無縫鋼管；
常用的鏈接方法有：溝槽連接、法蘭、焊接、螺紋、卡壓；

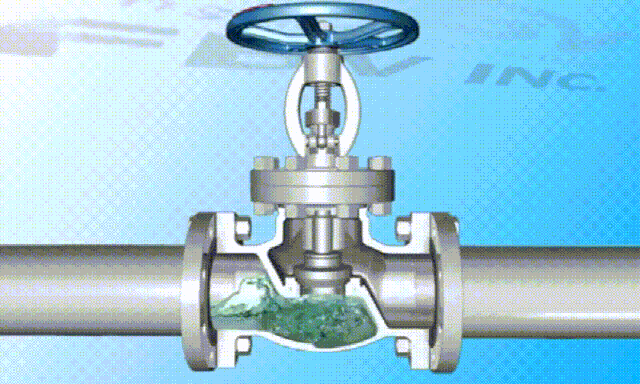

常用的閥門有：截止閥、閘閥、蝶閥、球閥、止回閥；
這些管件和閥門在我們平時生活總或多或少都見過，但只是有些東西我們見到了可能不知道這些東西是什么。今天小編帶著大家來認識認識這些管件和閥門和在規范中對于管道、閥門、鏈接的一些要求，
一、閥門
1.消防水泵的吸水管上應設置明桿閘閥或帶自鎖裝置的蝶閥，但當設置暗桿閥門時應設有開啟刻度和標志；當管徑超過DN300時，宜設置電動閥門；
2.消防水泵的出水管上應設止回閥、明桿閘閥；當采用蝶閥時，應帶有自鎖裝置；當管徑大于DN300時，宜設置電動閥門；

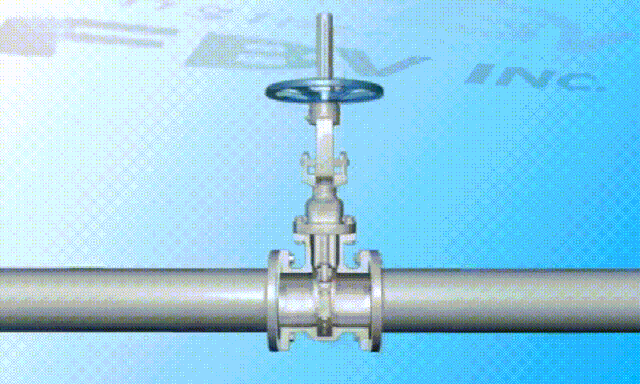

（1）明桿閘閥

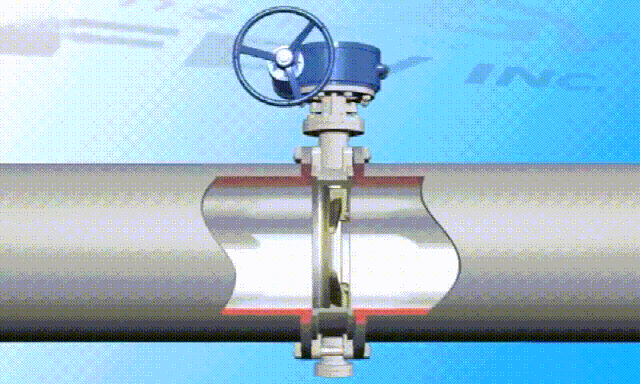

（2）帶自鎖裝置的蝶閥
（3）暗桿閥門

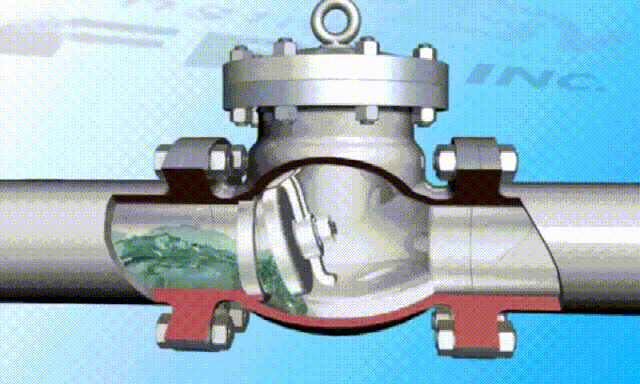

（4）止回閥
二、埋地管道

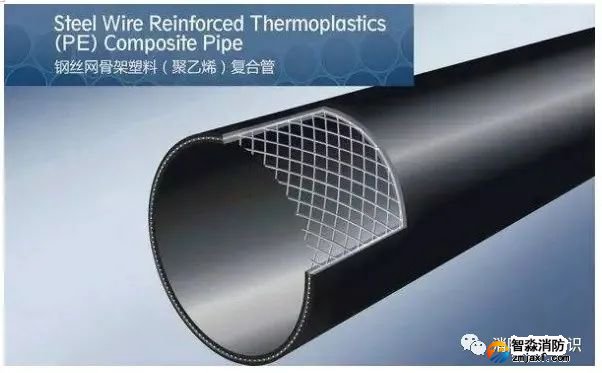

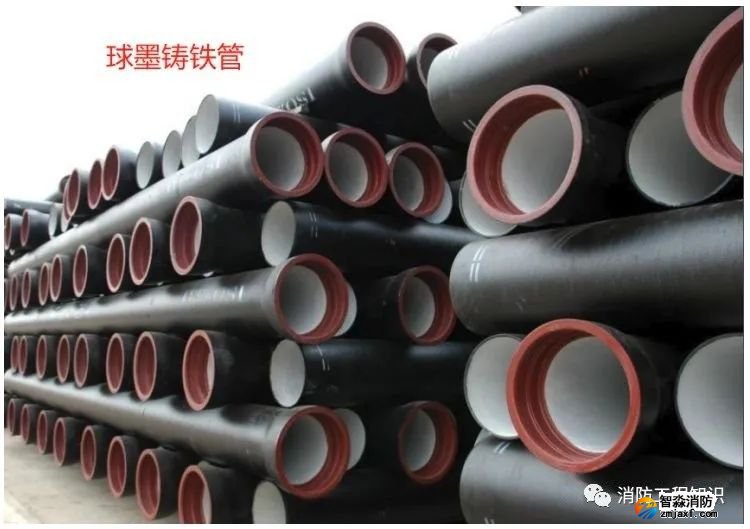

1.埋地管道當系統工作壓力不大于1.20MPa時，宜采用球墨鑄鐵管或鋼絲網骨架塑料復合管給水管道；

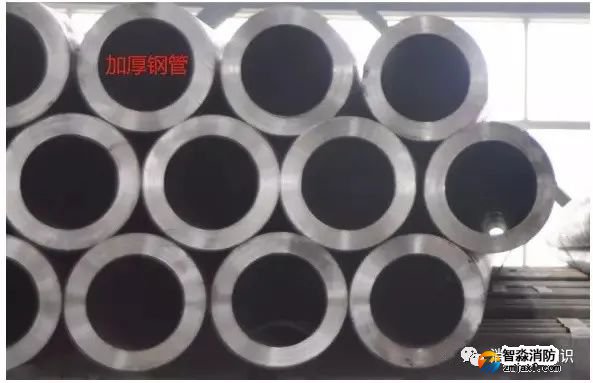

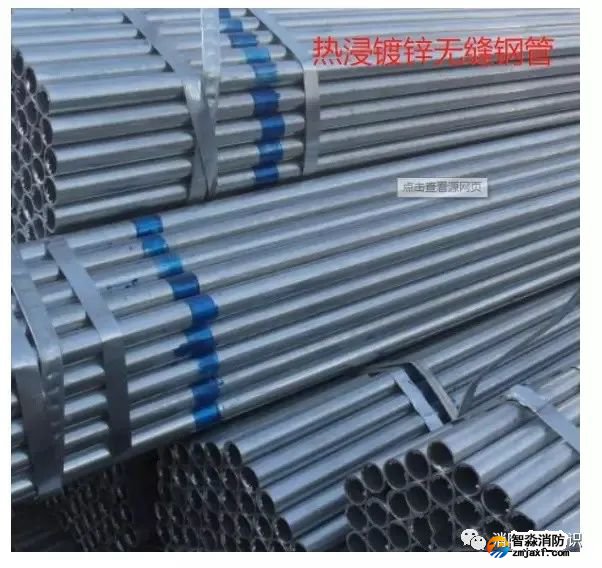

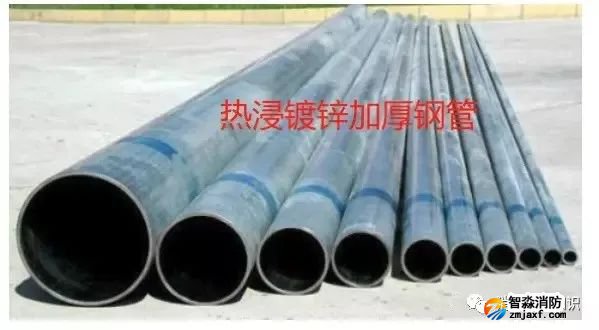

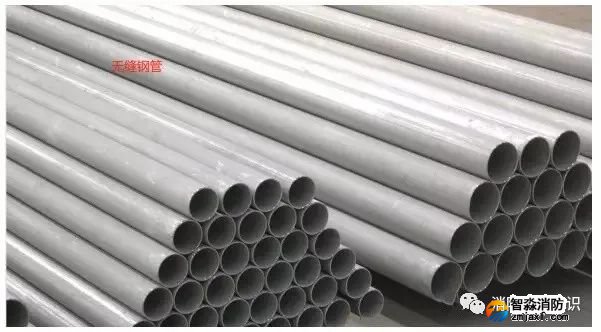

2.當系統工作壓力大于1.20MPa 小于1.60MPa時，宜采用鋼絲網骨架塑料復合管、加厚鋼管和無縫鋼管；
3.
二、架空管道

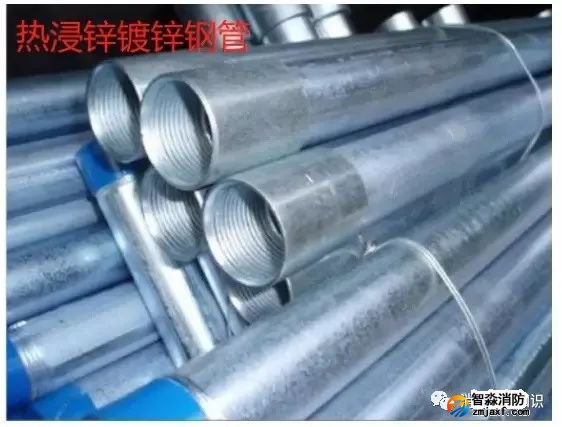

1.架空管道當系統工作壓力小于等于1.20MPa 時，可采用熱浸鋅鍍鋅鋼管；
2.
3.
三、埋地
鋼管連接

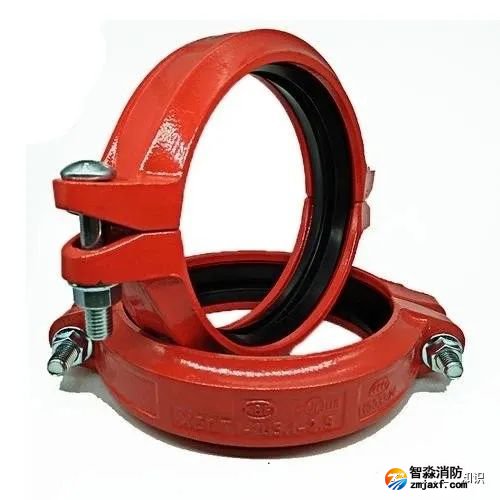

埋地鋼管連接宜采用溝槽連接件（卡箍）和法蘭，當采用溝槽連接件連接時，公稱直徑小于等于DN250的溝槽式管接頭系統工作壓力不應大于2.50MPa，公稱直徑大于或等于DN300的溝槽式管接頭系統工作壓力不應大于1.60MPa。
四、架空管道的連接

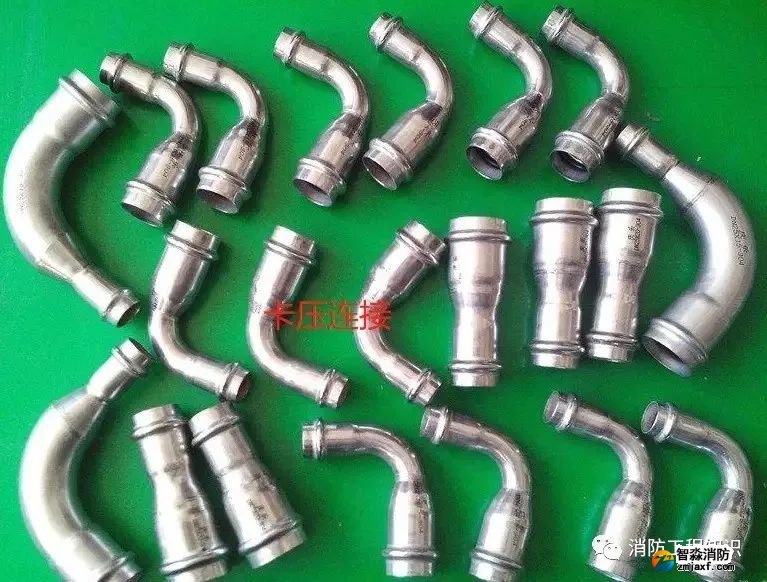

架空管道的連接宜采用溝槽連接件（卡箍）、螺紋、法蘭、卡壓等方式，不宜采用焊接連接。當管徑小于或等于DN50時，應采用螺紋和卡壓連接，當管徑大于DN50時，應采用溝槽連接件連接、法蘭連接，當安裝空間較小時應采用溝槽連接件連接。
