UPS電源的空開、電纜及電池的配置計算

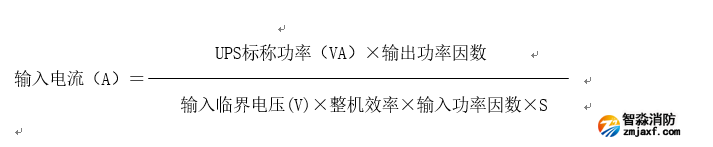

首先要看下輸入電流的計算公式：
其中：S：三相UPS=3，單相UPS=1
例1：
已知：UPS功率：100KVA，輸入臨界電壓：176V，輸入功率因數：0.99(高頻機都可以近似取1，工頻機取值0.85),整機效率：0.95，S=3，輸出功率因數：0.8。
計算結果如下：
100000×0.8
輸入電流（A）＝ —————— =160A
176×0.95×3*1
這里以工頻機輸入功率因數作為計算。
例2：
已知：UPS功率：6KVA，輸入臨界電壓：176V，輸入功率因數：0.99(高頻機都可以近似取1，工頻機取值0.85),整機效率：0.90，S=1，輸出功率因數：0.7。
計算結果如下：
6000×0.8
輸入電流（A）＝—————— =30A
176×0.9×1
我們先來看下輸出電流的計算公式：
S：三相UPS=3，單相UPS=1。
舉例：
已知：UPS功率：100KVA，輸出電壓：220V，S=3（三相ups）。
計算結果如下：
100000
輸出電流（A）＝————=152A
220×3
舉例
型號：三進三出高頻系列 100KVA，輸出功率因數Cosф：0.8 直流電壓：480V（電池低壓保護：420V） 效率：93% 后備時間：2小時，每一電池組額定節數N:40節。
電流法
I最大=Pcosф/（η*E臨界*N）= 100*1000*0.8/0.93*10.5*40 =204.8A
電池組的標稱容量AH= I最大/C = 204.8/0.42= 487.6AH

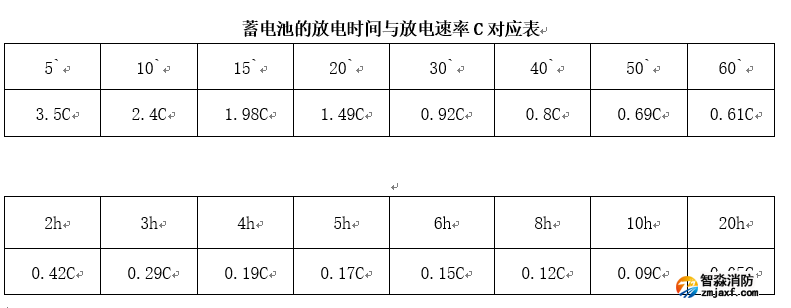

(C值取至于蓄電池的放電時間與放電速率C對應表，0.42對應的是2h，可以查看上表)
因此， 電池組的標稱容量AH487.6AH，需要選用12V100AH 40節 并聯5組。
舉例
某品牌NT系列80KVA UPS 后備時間30min，選用DCF126-
12系列電池。計算電池容量？
某品牌NT80KVA UPS直流終止電壓為300V及U臨界=300V，直流電壓為348V電池組選用29只12V電池，故N=29，n=6， U終壓=1.75v UPS的功率因子Pf =0.8，逆變器轉換效率η=0.95，DCF126-12系列電池放電30min終止電壓1.75V/CELL是放電速率？=0.98（以上數據均應用臺達UPSDCF126電池性能技術參數）
恒功率法
P（W）={P（VA）*Pf}/η
={80*1000*0.8}/0.95=67368.4（W）
Pnc=P（W）/（N*n）
=67368.4 /（29*6）=387.2（W）

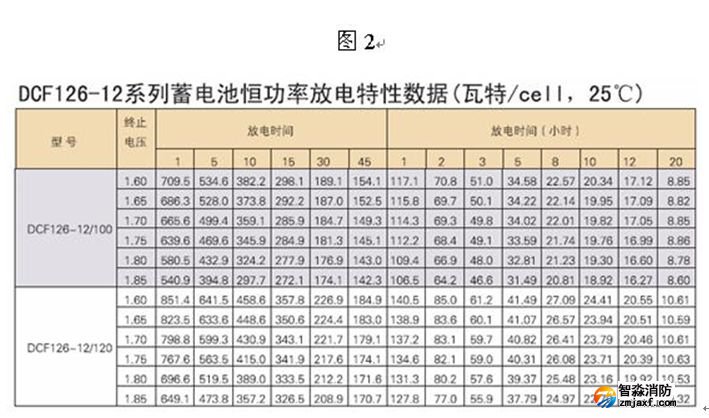

查臺達DCF126-12系列電池恒功率表可知
即：選用2組120AH，共58節120AH電池。
