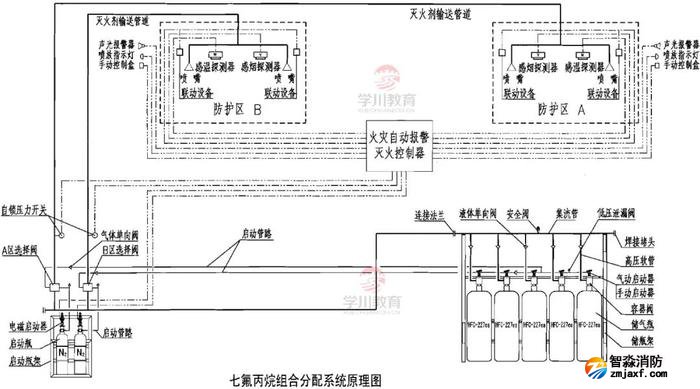

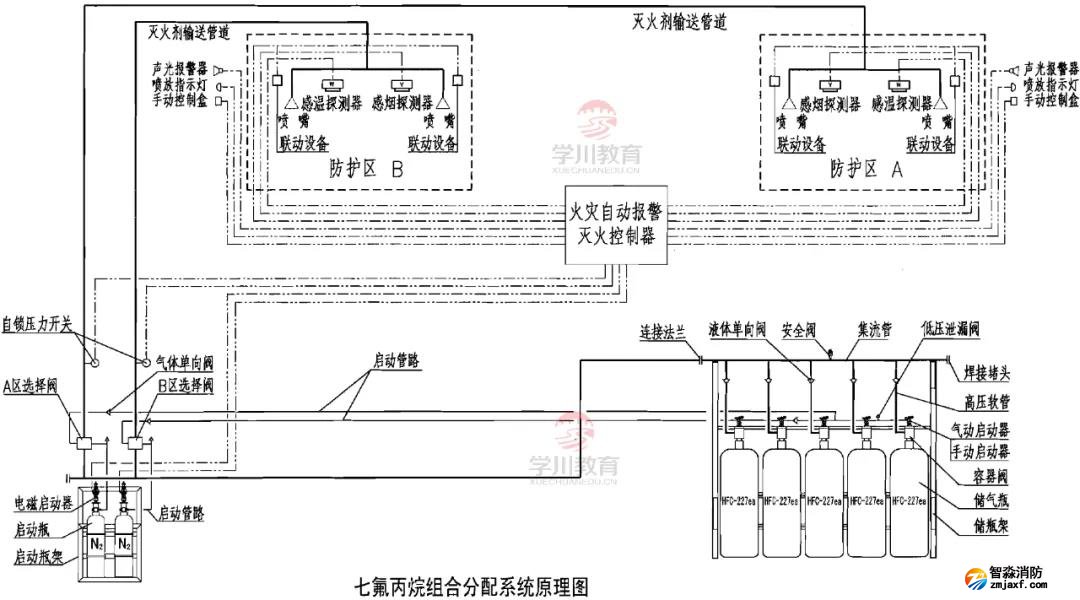

一、七氟丙烷組合分配滅火系統原理圖：

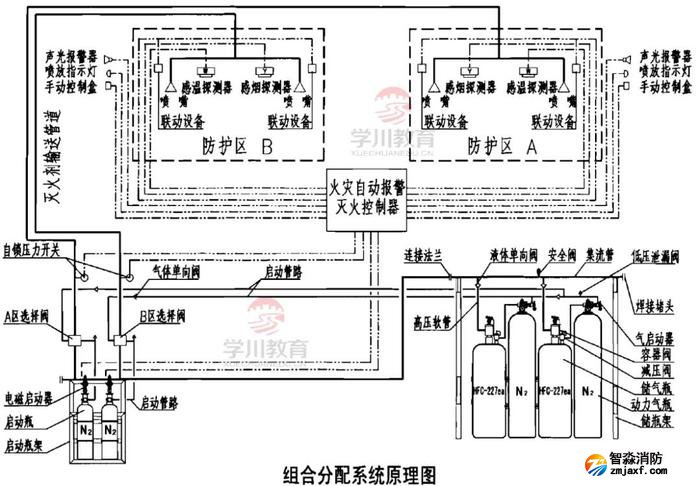

二、外貯壓式七氟丙烷組合分配滅火系統原理圖：

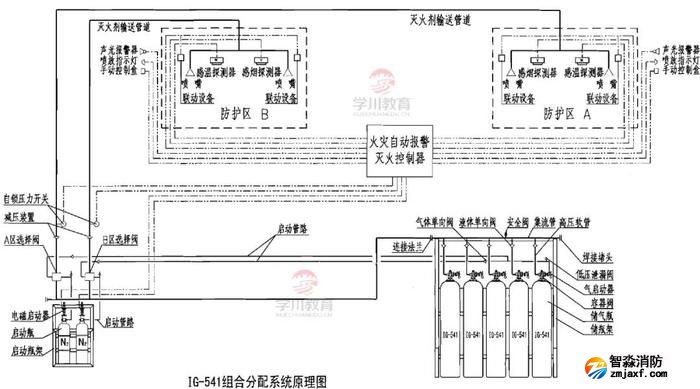

三、IG-541組合分配系統原理圖：

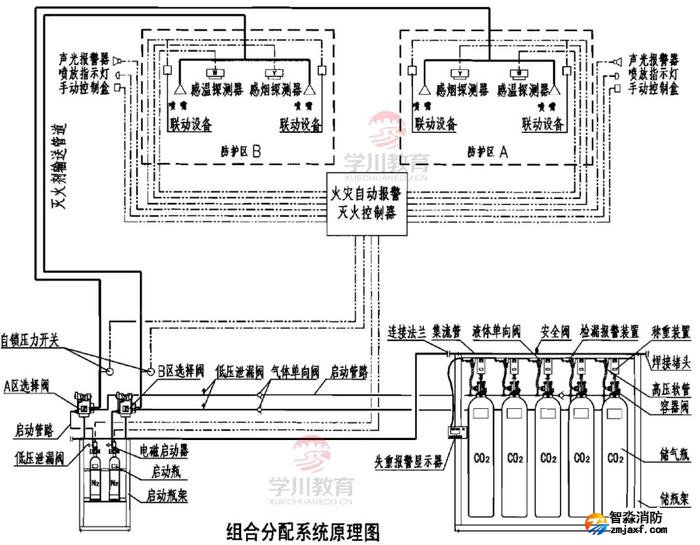

四、高壓二氧化碳組合分配系統原理圖：
五、滅火系統主要組件功能匯總：
七氟丙烷、IG-541、高壓CO2、三氟甲烷、IG-100滅火系統主要組件功能
| 序號 | 組件名稱 | 主 要 功 能 |
| 1 | 儲氣瓶 | 貯存滅火劑(內貯壓式七氟丙烷氣瓶還要充裝動力氣體N2 ) |
| 2 | 啟動瓶 | 貯存系統啟動氣體(N2) ,通過啟動管路打開儲氣瓶容器閥 |
| 3 | 電磁啟動器 | 接收火災自動報警滅火控制器輸出信號，打開啟動瓶容器閥，釋放啟動氣體 |
| 4 | 氣啟動器 | 在啟動氣體作用下打開儲氣瓶容器閥，釋放滅火劑 |
| 5 | 液體單向閥 | 使滅火劑只能往防護區單向流動，防止倒流回儲氣瓶 |
| 6 | 氣體單向閥 | 用于組合分配系統，使啟動氣體只能打開相應防護區的滅火劑儲瓶 |
| 7 | 低壓泄漏閥 | 釋放平時緩慢泄漏出的啟動氣體，防止其積聚后引起系統誤動作 |
| 8 | 安全閥 | 當集流管內滅火劑壓力過高時閥內安全膜片自動爆破泄壓，保證系統安全 |
| 9 | 減壓裝置 | 對匯集在集流管內的高壓滅火劑進行減壓，控制滅火劑的輸送壓力 |
| 10 | 選擇閥 | 用于組合分配系統，使滅火劑流向?qū)?yīng)的防護區 |
| 11 | 自鎖壓力開關 | 滅火劑噴放時，將信號反饋到火災自動報警滅火控制器。也稱壓力開關、壓力信號發生器 |
| 12 | 火災自動報警滅火控制器 | 實施火災自動報警功能，并發出滅火指令 |
| 13 | 噴嘴 | 噴放滅火劑，實施滅火 |
| 14 | 火災探測器 | 自動探測火災信號．并反饋到火災自動報警滅火控制器 |
| 15 | 手動控制盒 | 實施系統手動控制和緊急停止操作 |
| 16 | 噴放指示燈 | 提示火災現場外部人員滅火劑正在噴放，不得進入肪護區 |
| 17 | 聲光報警器 | 系統探測到火警后自動發出聲、光報警信號 |
| 18 | 稱重裝置 | 用于高壓CO2、三氟甲烷滅火系統，檢測滅火劑儲瓶泄漏情況 |
| 19 | 失重報警顯示器 |
用于高壓CO2、三氟甲烷滅火系統，接收稱重裝置檢測信號并及時報警 |
