為什么要設抗震支架？如何設置？
規范要求
《建筑機電工程抗震設計規范》GB50981-2014：
抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。
本條文為強制性條文。根據現行國家標準《建筑抗震設計規范》GB 50011-2010 中的第1.0.2條"抗震設防烈度為6度及以上地區的建筑，必須進行抗震設計。"以及第3.7.1條
"非結構構件，包括建筑非結構構件和建筑附屬機電設備，自身及其與結構主體的連接，應進行抗震設計。"此兩條內容均為強制性條文。為了使建筑機電工程與建筑相協調一致，故作為強制性要求執行。
建筑機電工程抗震設計內容應包括地震作用計算和建筑機電設備支架、連接件或錨固件的截面承載力抗震驗算，同時也包括按本規范采取相應的抗震措施，但不包括設備自身的抗震設計。

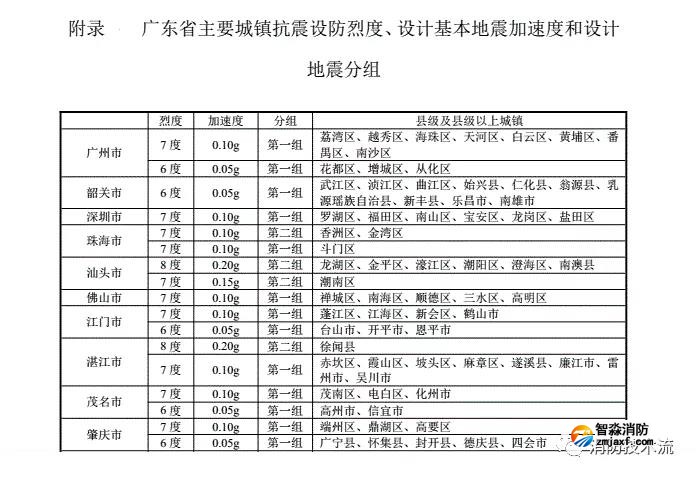

廣東部分城市抗震設防烈度

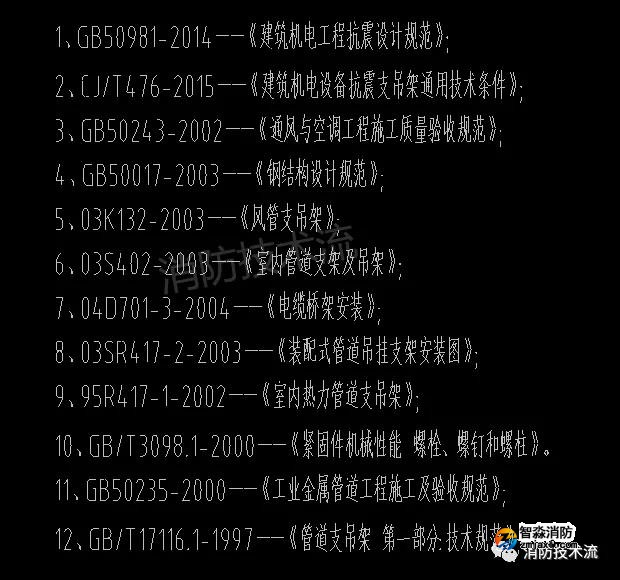

設計主要依據

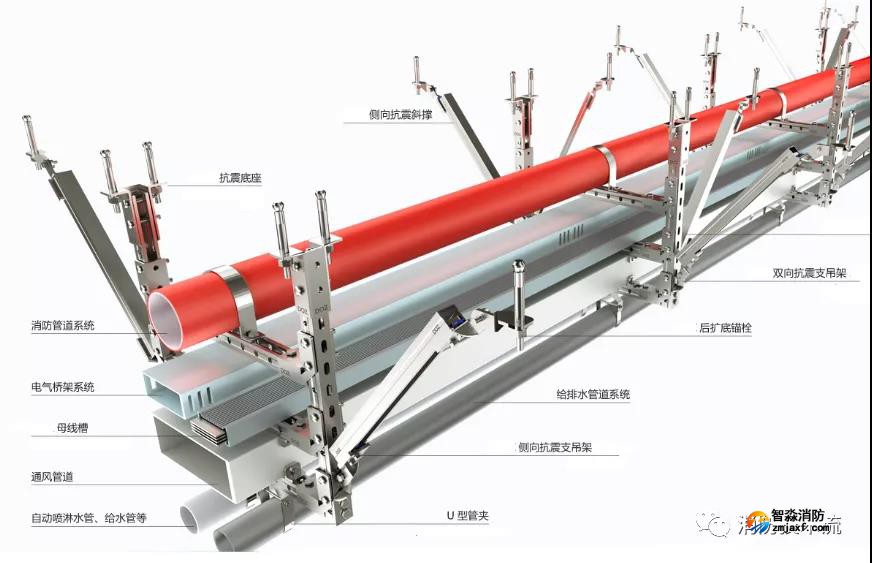

抗震支架設計范圍
1、消防、冷熱水、空調等管道
1）大于DN32的鍋爐房、空調機房和水泵房管路
2）大于DN65的所有管路
2、通風、防排煙系統管路
1）所有防排煙系統管路
2）所有直徑大于0.7m的風管
3）所有截面積大于0.38平方米的矩形風管
3、電力系統管道及橋架
1）所有管井大于DN60mm的電線套管
2）所有150N/m或以上的電線套管、電纜橋架、母線槽
4、懸吊管道中重力大于1.8kN的設備

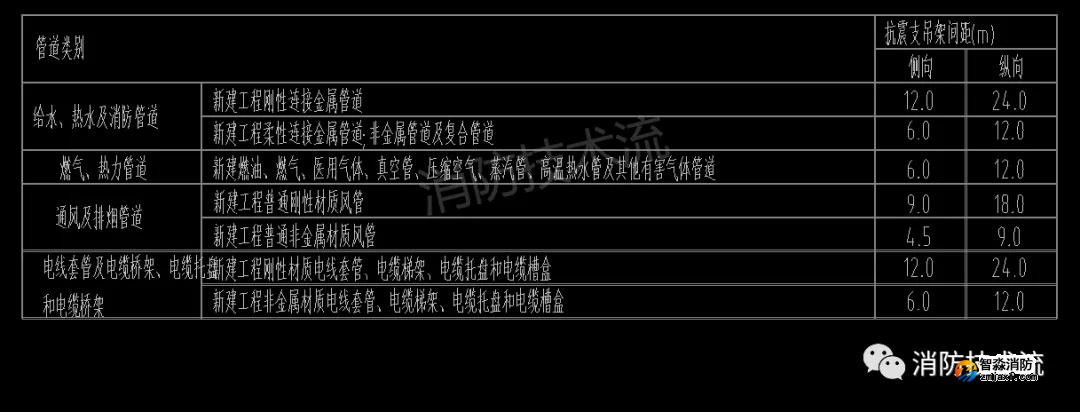

抗震支架間距布置原則

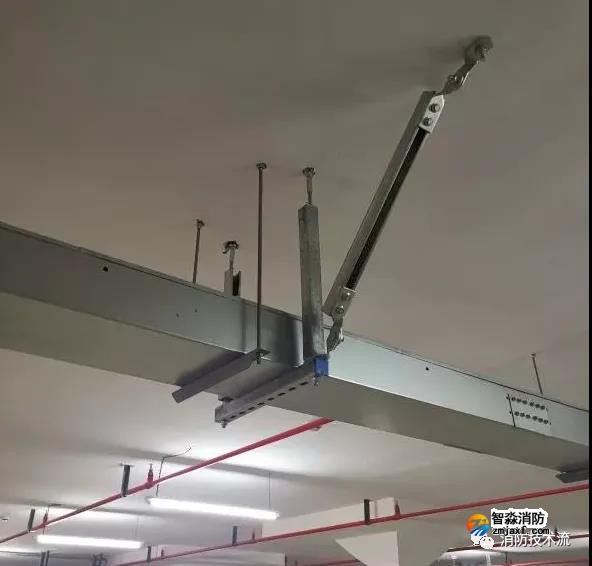

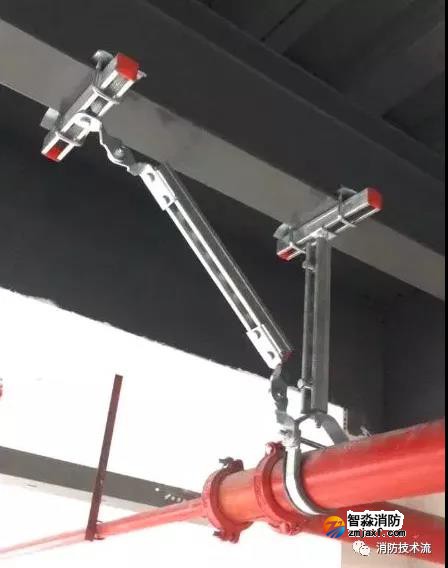

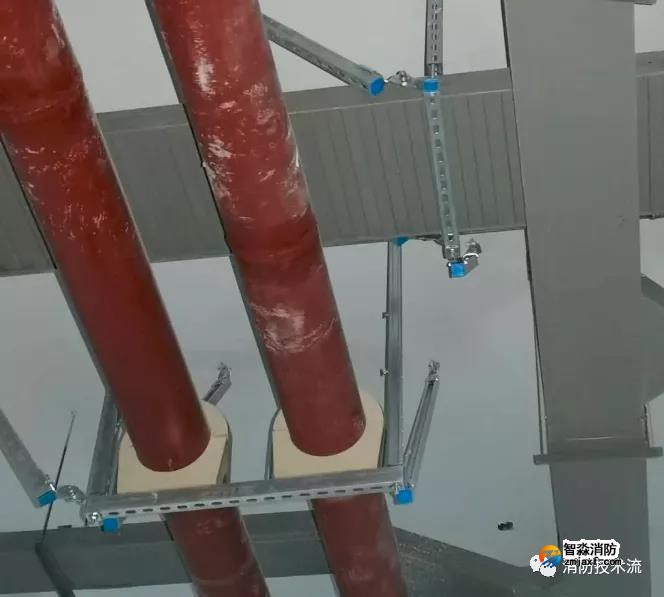

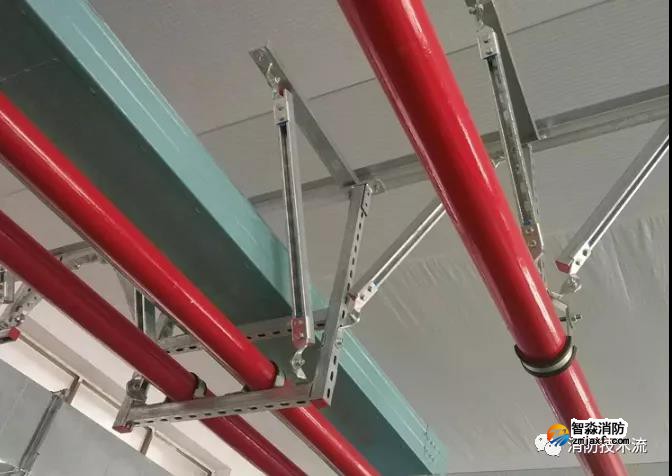

抗震支架現場圖
