一、問題描述及原因分析
1．問題描述

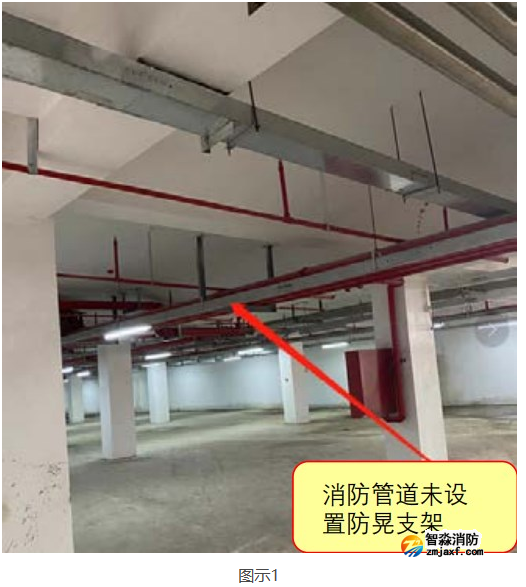

1）消防架空管道僅設置支吊架，未設置防晃支架或固定支架；【圖示1】【圖示2】
2）施工單位用支吊架代替防晃支架；
3）支吊架、防晃支架的安裝間距、位置不符合規范要求；

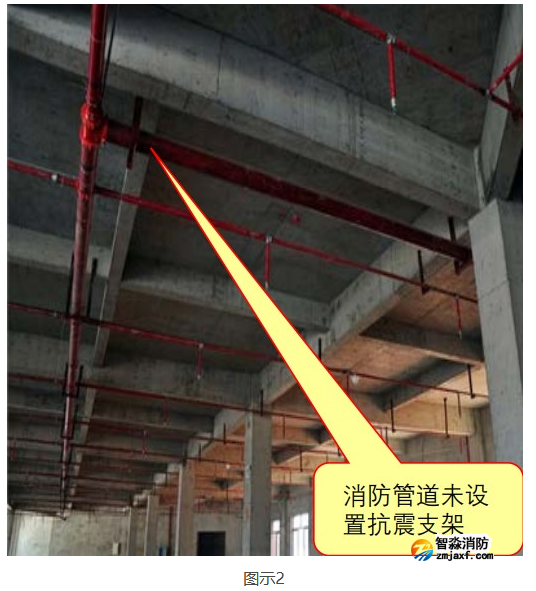

4）室內消防管道管徑大于或等于DN65的水平管道未設置抗震支架；【圖示2】
5）設置的抗震支架側向間距及縱向間距不符合規范要求。
2．原因分析
1）施工單位對各種支吊架、防晃支架、抗震支架的作用認識不清，造成混用；
2）施工單位為了降低成本，部分管道只安裝普通支架，沒有安裝防晃支架或抗震支架。
二、規范要求及正確做法
1．規范要求

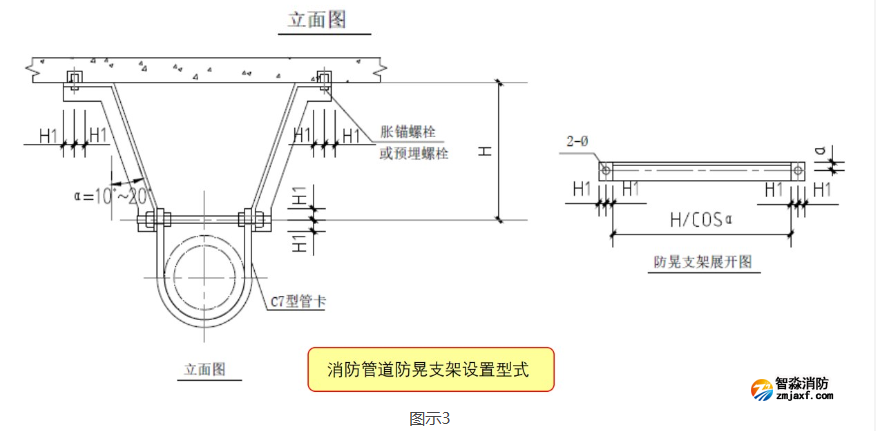

☆《消防給水及消火栓系統技術規范》(GB 50974-2014)第12.3.20條、第12.3.21條。【圖示3】

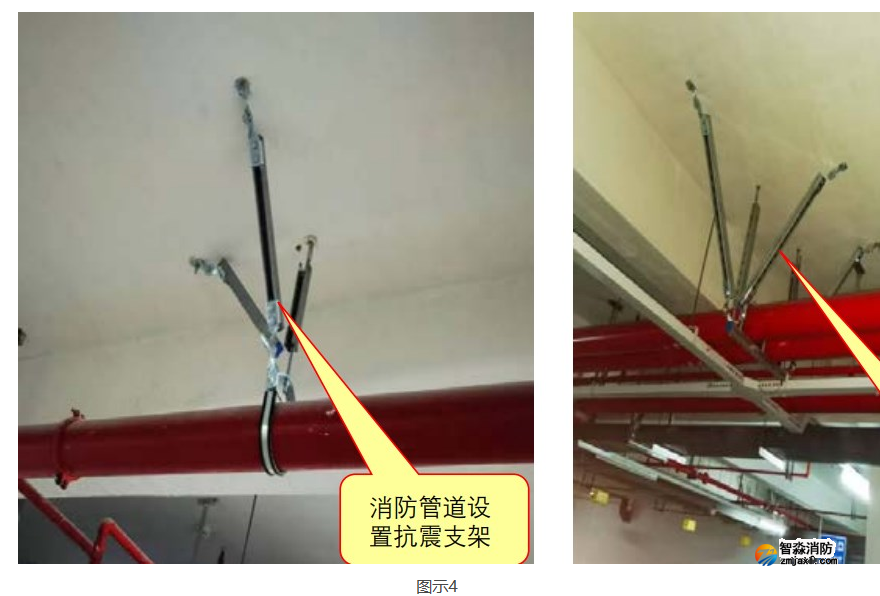

☆《建筑機電工程抗震設計規范》(GB 50981-2014)第4.1.2條第3款、第8.2.3條?！緢D示4】

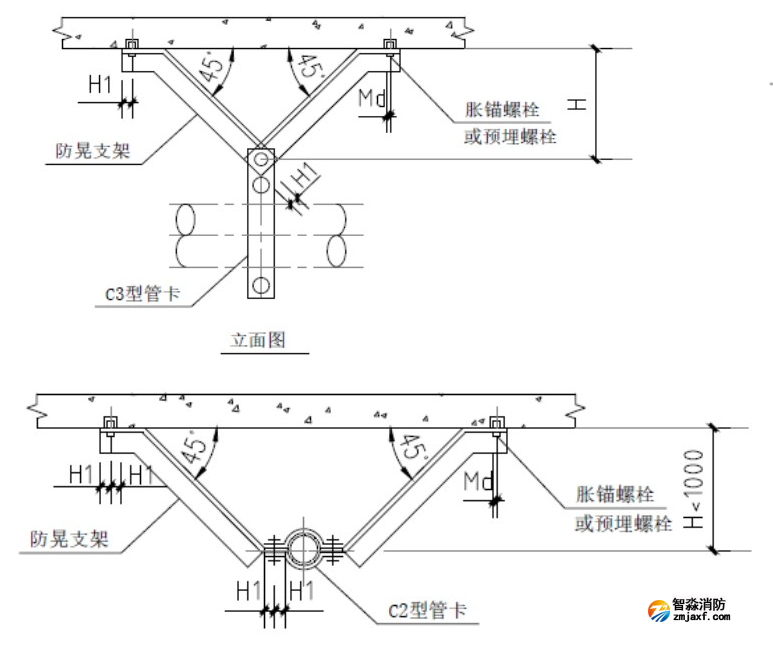

2．正確做法
三、應對措施及防治指南
1．下列部位應設置固定支架或防晃支架：
1）配水管宜在中點設一個防晃支架，但當管徑小于DN50時可不設；
2）配水干管及配水管、配水支管的長度超過15m，每15m長度內應至少設1個防晃支架，但當管徑不大于DN40可不設；
3）管徑大于DN50的管道拐彎、三通及四通位置處應設置1個防晃支架。
2．架空管道每段管道設置的防晃支架不應少于1個；當管道改變方向時，應增設防晃支架；立管應在其始端和終端設防晃支架或采有管卡固定；
3．室內消防管道管徑大于或等于DN65的水平管道，當其采用吊架、支架或托架固定時，應按《建筑機電工程抗震設計規范》(GB 50981-2014)第8章的要求設置抗震支承。管段設置抗震支架與防晃支架重合處，可只設抗震支承。
