火災自動報警系統的監視線路狀態電阻安裝位置有什么要求？
一、問題描述及原因分析
1．問題描述

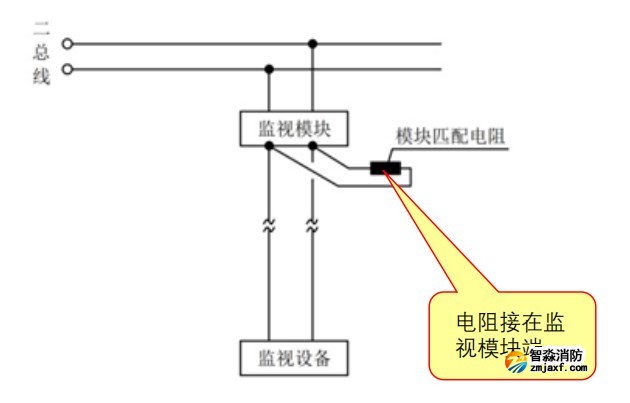

把火災自動報警系統的監視線路狀態電阻直接安裝在模塊端子處?！緢D示1】
圖示1
2．原因分析
1）施工單位搶工期，圖方便，未靠近連接部件安裝終端電阻，嚴重降低施工質量；
2）施工單位故意掩飾模塊與連接部件的線路缺陷，無法檢測出連線部件之間的實際情況。
二、規范要求及正確做法
1．規范要求
☆《火災自動報警系統施工及驗收標準》(GB 50166-2019)第3.3.17條第4款?！緢D示2】

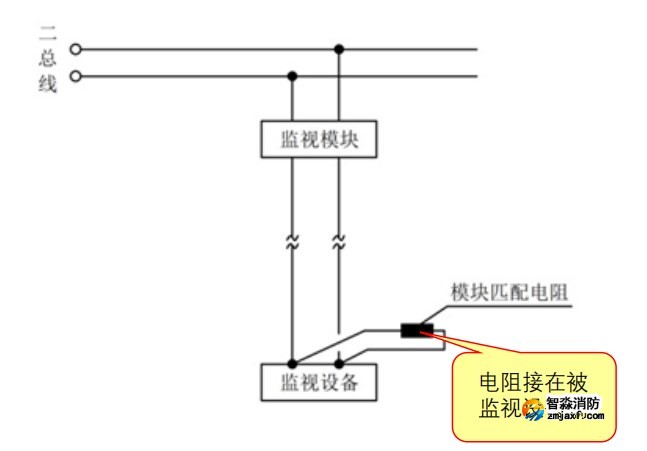

2．正確做法
圖示2
三、應對措施及防治指南
1．模塊上加的電阻是終端電阻，需要直接把電阻安裝于被監視設備的端子處，以便及時檢測線路是否處于通斷狀態；
2．模塊的終端部件應靠近連接部件安裝，用于檢測模塊與連接部件連線的短路、斷路狀態。
來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》
《火災自動報警系統施工及驗收標準》(GB 50166-2019)
第3.3.17條 模塊或模塊箱的安裝應符合下列規定：
第4款 模塊的終端部件應靠近連接部件安裝；
