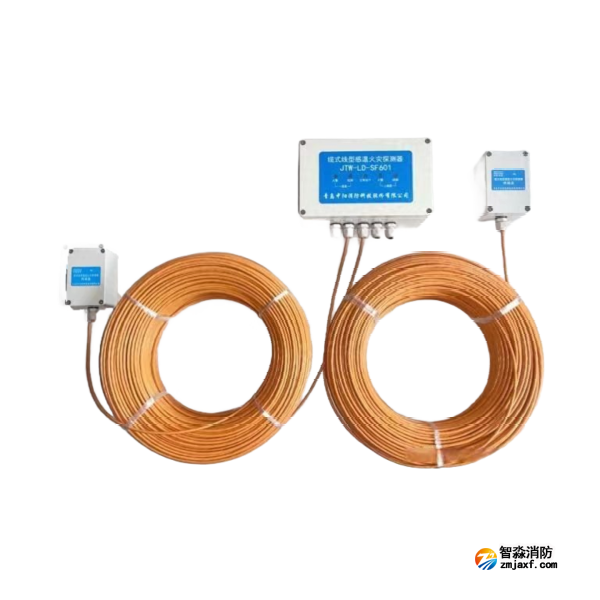

感溫電纜JTW-LD-SF601是一種新型雙通道的、可重復使用的、監測環境溫度變化的消防產品，被廣泛地應用在倉庫、貨場、油氣輸送管道、變壓器、皮帶輸送機及機車、配電盤等消防探測場所，特別適用于電纜隧道、電纜橋架、電纜井內的動力電纜及控制電纜的火警早期預報——其特點是雙通道85度105度兩個報警溫度等級，任意組合，隨時調整。
圖1
接線說明
按圖3要求，將24V電源線、信號線從防水接頭穿入盒體，接入相應的接線端子，感溫線纜兩端穿入微電腦處理器和終端盒上的防水接頭，擰緊防水接頭。一通道感溫電纜白色線芯接1D+端子，藍色線芯及金屬絲接1D-端子，（如使用信號處理單元內部的接繼部件,感溫電纜的另一端白色線芯接在1Z+端子、藍色線芯接1Z-端子）。二通道感溫電纜白色線芯接2D+端子，藍色線芯及金屬絲接2D-端子，（如使用信號處理單元內部的接繼部件感溫電纜的另一端白色線芯接在2Z+端子、藍色線芯接2Z-端子）。
通電后，系統自檢20—30秒后，綠燈閃亮。（頻率約1HZ）
手動測試模擬火警：把1通道故障試驗按鈕按下直到1通道故障黃燈常亮，故障繼電器動作，用萬用表測量1GM、1GK端子斷開，1GM、1GB端子導通，測試后松開故障試驗按鈕故障恢復。把2通道故障試驗按鈕按下直到2通道故障黃燈常亮，故障繼電器動作，用萬用表測量2GM、2GK端子斷開，2GM、2GB端子導通，測試后松開故障試驗按鈕故障恢復。
手動測試模擬火警：把1通道火警試驗按鈕按下直到1通道火警紅燈常亮，火警繼電器動作，用萬用表測量火警輸出的1HA、1HB端子導通,測試后按火復按鈕信號處理單元復位。把2通道火警試驗按鈕按下直到2通道火警紅燈常亮，火警繼電器動作，用萬用表測量火警輸出的2HA、2HB端子導通,測試后按火復按鈕信號處理單元復位。
如果要加溫測試，可以將感溫線纜距離末端300mm的1m加熱，或者在感溫線纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫線纜剪除后重新與終端盒連接牢固，系統復位。
調試完畢，蓋好上部盒蓋，通電運行。

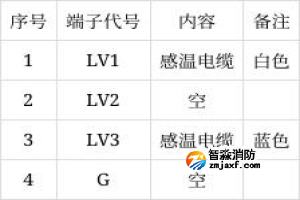

終端盒接線端子如圖２所示
圖2

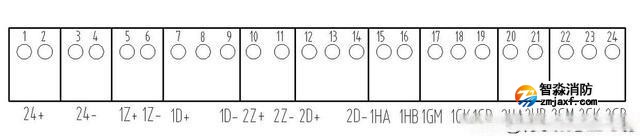

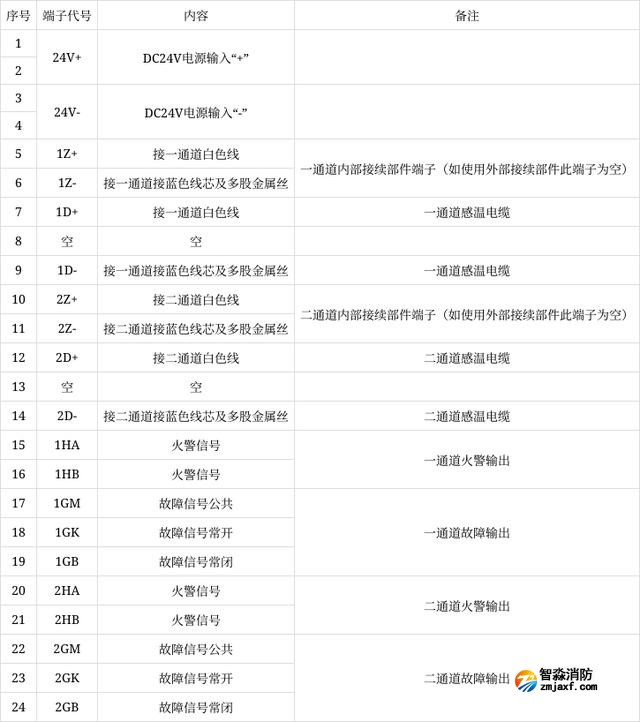

微電腦處理器接線端子如圖3所示
圖3

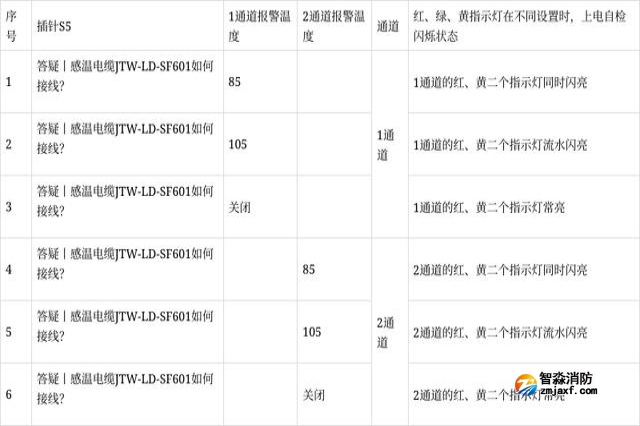

報警溫度的設定
1通道報警溫度設定：S5拔碼開關上的1、2為1通道溫度設定，1、2都在下部OFF位置時報警溫度為85度、1在上部ON位置與2在下部OFF位置時報警溫度為105度、1在下部OFF位置與2在上部ON位置時，1通道關閉。按要求設定好1、2后上電，按下1通道模擬火警按鈕2秒后按下復位按鈕，1通道紅色火警燈與黃色故障燈的閃爍狀態與所設置溫度閃爍狀態相同溫度設定成功。
2通道報警溫度設定：S5拔碼開關上的5、6為2通道溫度設定，5、6都在下部OFF位置時報警溫度為85度、5在上部ON位置與6在下部OFF位置時報警溫度為105度、5在下部OFF位置與6在上部ON位置時，2通道關閉。按要求設定好5、6后上電，按下2通道模擬火警按鈕2秒后按下復位按鈕，2通道紅色火警燈與黃色故障燈的閃爍狀態與所設置溫度閃爍狀態相同溫度設定成功。
圖4
