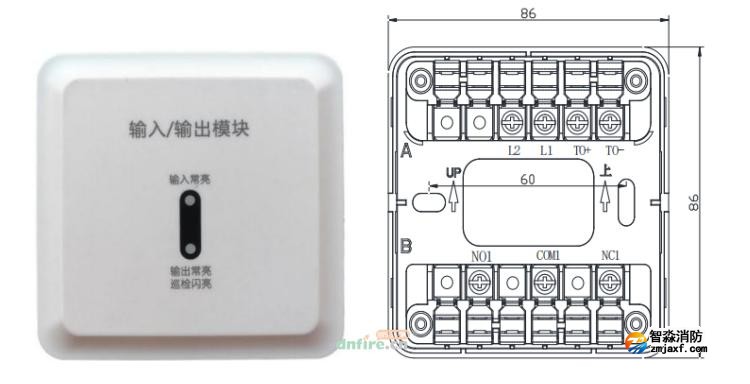

三江A9058T型輸入/輸出模塊可通過接入二線制總線相兼容的消防聯動控制器配套使用。采用二總線無極性供電，低功耗設計，無需外接24V電源，動作后通過干接點輸出，輸入可接其他設備的干接點報警信號。
A9058T模塊應配套使用DZ-9058底座。

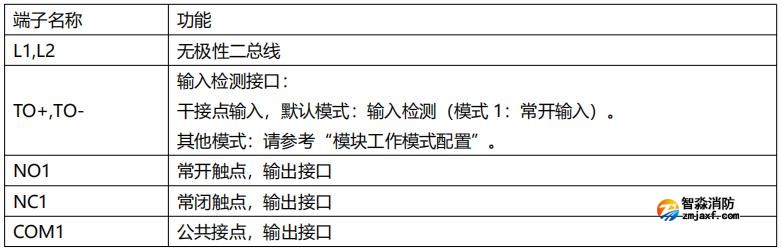

A9058T輸入輸出模塊接線端子說明：
備注：此輸入/輸出模塊工作模式配置必須使用三江電子編碼器進行工作模式編碼操作。
工作模式1：模式1，常開輸入
工作模式2：模式2，常閉輸入
工作模式3：模式3，反饋及故障輸入
A9058T輸入輸出模塊接線圖：

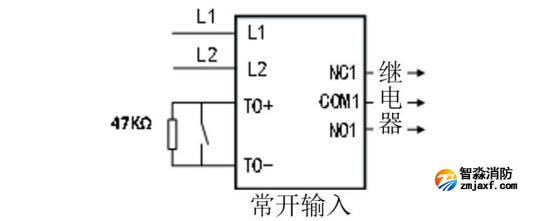

模式1：常開輸入檢測：47KΩ終端電阻應并接放置在輸入線的末端，并盡可能靠近檢測設備，如圖所示。只有在正確連接的情況下模塊可識別輸入端子的三種狀態：正常、開路和反饋（短路）。

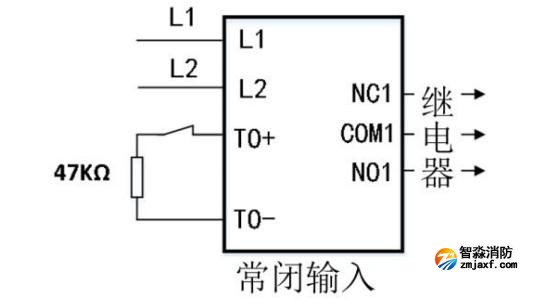

模式2：常閉輸入檢測：47KΩ終端電阻應串接放置在輸入線的末端，并盡可能靠近檢測設備，如圖所示。只有正確連接模塊可識別輸入端子的三種狀態：正常、短路和反饋（開路）。

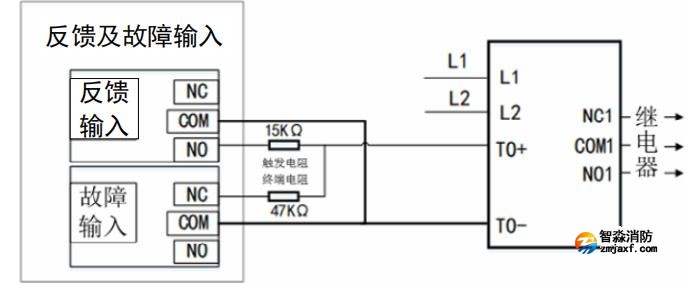

模式3：設備反饋或故障模式：47KΩ終端電阻和15KΩ觸發電阻應放置在輸入線的末端，并盡可能靠近檢測設備，如圖所示。只有在正確的情況下連接后，模塊可以識別輸入端子的四種狀態：正常、反饋、故障（包括開路）、短路。接線方法如下圖所示。
注意：
(1)反饋后需要在消防聯動控制器上進行手動復位。
(2)在模式3下，請在控制面板上將A9058T模塊的設備類型設置為“IR探測器”。
(3)使用模式3，可監視其他品牌產品，如有反饋或故障時會有干接點輸出的設備。
