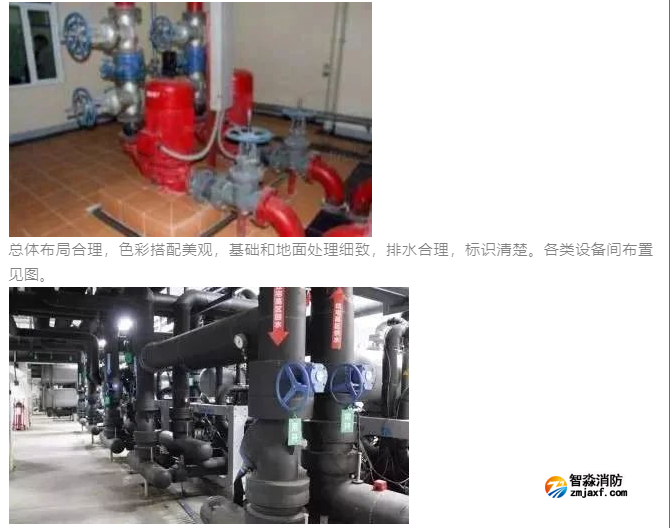

設備安裝實施目標要點

1．設備布局合理、美觀、各類設備的功能、狀態標識清晰、準確。

2．設備安裝規范、固定牢固、運行平穩。

3．設備運轉正常，無跑冒滴漏現象。

4．傳動設備振動及噪聲不超標；無不安全的隱患。

5．降噪措施完備，安裝規范。

6．減振的設備穩定可靠，接管、補償達到工藝要求。

7．與設備相連的管道坡向正確，柔性接頭、支架安裝位置正確，不能給設備造成額外載荷；機殼接地、非金屬柔性接頭接地跨接處理。

8．設備基礎墊鐵安裝符合規范要求，設備基礎、支架底座根部進行細部處理、設置排水措施。

9．不銹鋼、鋁制設備和碳鋼底座之間應用非金屬墊片隔離，防止碳鋼底座腐蝕。

設備安裝實施目標要點

1）給排水、采暖工程：

（1）采暖、消防、生活給水管道管件連接后明裝的接口處尚能做到外露油麻清根，露出的螺紋進行防腐處理。但安裝在吊頂內的管道連接后，既不清除外露的油麻，也不對外露的螺紋進行防腐處理。

（2）自動噴水滅火系統管道倒坡現象較普遍，尤其是配水管的配水支管。管道的坡度應坡向泄水裝置或輔助排水管，并應注意按規范要求設置防晃吊架。（見《GB50084-2001(2005修訂)-自動噴水滅火系統設計規范》；《自動噴水滅火系統施工及驗收規范》GB50261-2005)。由于管道倒坡使管內水排不出，當清洗或更換噴頭時，易產生污染，極個別的采暖回水管道也有倒坡的，影響采暖效果。

（3）采暖、消防、燃?xì)夤艿兰坝簿勐纫蚁┕艿来Γ前澹?yīng)按規定加設套管。在工程復查中，這方面的缺陷與不足較為普遍：有的雖然加了套管，穿越樓板與樓板面齊平或嵌入樓板，有的穿越墻面，比飾面多出20—50mm，有的沒有設套管或預埋套配偏位，干脆用水泥圈（樓面）塑料圈（墻面）護（粘）住，掩人耳目，表面上好看，取掉時就露了馬腳，有的套管比管道只大一個規格，有的大三至五個規格，有的隨手方便拿到什么管材就用什么，套管與管道間隙有的用泡沫、油麻堵塞，而不是很規范的用阻燃材料齊全的填實。套管的設置若無設計要求時，一般按規定：套管應安裝牢固不松動，比管道大二個規格，與管道之間間隙均勻。安裝在樓板內的套管，其頂部應高出地面20mm。用水量較大的地方（如衛生間內）應高出地面50mm，底面與樓板面平齊，安裝在墻壁內的套管，其兩端應與飾面平齊，做到美觀、整潔。

（4）消防水泵吸水管閥門采用蝶閥；消防水泵和消防水池為獨立的兩個基礎，管道連接時未加柔性連接管。自動噴水系統施工驗收規范《GB50084-2001(2005修訂)-自動噴水滅火系統設計規范》第4.2.4.1條規定：吸水管上的控制閥“其直徑不應小于消防水泵吸水口直徑，且不應采用碟閥”，這是因為當水泵開始運轉，管道內的水頭沖擊較大，蝶閥由于水阻力大，受振動等因素可自行關閉或關小。因此不能在吸水管上使用。第4.2.4.2條規定：“當消防水泵和消防水池位于獨立的兩個基礎上且相互為剛性連接時，吸水管上應加設柔性連接管”。這是由于沉降不均勻，可能造成消防水泵吸水管承受內應力，最終應力加在水泵上將會造成消防泵損壞。在安裝消防水泵和且在轉彎均用壓剝彎頭焊接連接，使管道與彎頭的口徑不一致。 管道時應特別注意這個問題。

（5）氣體滅火系統和自動噴水滅火系統管道安裝對于公稱直徑小的一般都采用管件絲接，對于管徑較大的，如DN65、DN73、DN89及以上的有采用焊接的，但焊后只對外表面進行了防腐處理，容易造成噴頭堵塞?！禛B50263-97》規范第3.6.1條規定：“無縫鋼管采用法蘭連接時，應在焊接后進行內外鍍鋅處理”。“已鍍鋅的無縫鋼管不宜采用焊接連接，與選擇閥等個別連接部位需用法蘭焊接連接時，應對被焊接損壞的鍍鋅層做防腐處理”?！禛B50084-2001(2005修訂)-自動噴水滅火系統設計規范》規范第5.1.3條規定：“管網安裝、當管子公稱直徑小于或等于100mm時應采用螺紋連接；當管子公稱直徑大于100mm時，可采用焊接或法蘭連接”。并進行防腐處理，但采取焊接連接應進行二次鍍鋅，《GB50242-2002》規范第4.1.3條作出了明確的規定：管徑小于或等于100mm的鍍鋅鋼管應采用螺紋連接，套絲扣時破壞的鍍鋅層表面及外露的螺紋部分應做防腐處理……。魯班獎工程復查時，多項工程在這一方面存在不足，不但采用焊接連接。

（6）采暖管道、消防管道（吊頂內）防腐和保溫存在的問題：油漆厚度不均勻，有的工程是在申報魯班獎?wù)薰こ虝r補刷的，水平管子下部油漆流淌，結瘤等缺陷，管道保溫層表面不平整，圓弧不均勻，外表粗細不一等缺陷，影響觀感。有的應做色環圈標識的未做。如：自動噴水滅火系統的配水干管、配水管規范要求做紅色或紅色環圈標志。

（7）消防箱進水管孔與管道安裝位置不匹配，對消防箱進水管口用氧焊切割擴孔，破壞了消防箱產品。燃?xì)夤艿腊惭b橫不平，豎不直，且沒有坡度，室內立管和水平管距離墻、電氣開關、插座等太近。有的甚至將管子一半裝在墻內，不符合：家用燃?xì)馊紵骶甙惭b及驗收規程《CJJ12-99》的規定。消防系統的施工與土建施工配合不夠認真。造成預留洞口偏差較大，致使實際安裝質量不符合規范要求：如規范《GB50242-2002》第4.3.3條：箱式消火栓的安裝應符合下列規定：栓口應朝外，并不應安裝在門軸側；栓口中心距地面為1.1m，允許偏差±20mm；閥門中心距箱側面為140mm，距箱后面為100mm，允許偏差±5mm；消火栓箱體安裝的允許偏差為3mm。而在工程復查中，相當比例的消火栓安裝不符合規范要求。集中表現為：栓口朝向箱體側面；有的安裝在門軸一側；閥門中心距地面1.40—1.55m之間；閥門中心距箱側面240mm左右等。

(8)規范《GB50252-2002》第9.3.5條規定，地下式消防水泵接合器頂部進水口或地下式消火栓的頂部出水口與消防井蓋底面距離不得大于400mm，井內應有足夠的操作空間，并設爬梯。復查中發現某個工程施工的地下式消防水泵接合器頂部進水口與消防井蓋底面的距離達1.9m，且井內未設置爬梯，這是不符合規范規定的。

（9）水泵吸水管安裝若有倒坡現象則會產生氣囊，采用異徑水泵吸水口連接，如果是同心異徑大小頭時，則在吸水管上部有倒坡現象存在，同心異徑管大小頭上部會存留從水中析出的氣體，因此在安裝時應注意必須采用偏心異徑大小頭連接，且保持吸水管上部平直。

（10）管道安裝前，應對建筑物進行實際測量，繪出施工草圖，根據草圖進行管道的下料，預制、調直、套絲等，這樣可避免管道下料不準，管段中間拼接短管過多，環向焊縫距支架凈距、直管管端兩相鄰環向焊縫的間距及拼接短管長度嚴重超標的缺陷。如復查的某個工程中，就存在管段中間拼接的短管只有近30mm長，管卡卡在環向焊縫上，在不到250mm長的一截短管上有四條環向焊縫等缺陷。而國家現行規范規定：鋼管焊接時，環向焊縫距支架凈距不應小于100mm，直管管端兩相鄰環形焊縫的間距不應小于200mm，直線管段中間不應采用長度小于800mm的短管拼接。

（11）管道支架應按不同的管道正確選擇其構造形式，合理布置，埋設平整牢固，成排支架應排列整齊，與管道接觸緊密。管道支架在安裝前應事先選好，進行預制，統一下料，機械打孔，將飛邊毛刺處理干凈，統一進行防腐除銹涂漆。這樣就避免了支架氣焊、電焊開孔、焊縫長度不夠、構造形式五花八門，長短不一，油漆漏涂等缺陷和不足。同時管道上的卡環，也根據不同管徑統一下料、套絲、煨制，也可避免這方面的質量通病的發生。例如在工程復查中，發現由于管道支架選擇不當，造成支架不起作用，使管道變形；管道支架安裝間距過大、標高不準，使管道塌腰下沉，特別是支架用氣焊、電焊割孔，U型卡環緊固后，絲扣露出過長（達50—70mm）等現象較為普遍。

（12）在設備及水泵與管道安裝連接時應注意在進出口處專門設置支架，大口徑的閥門和部件處應設支架，不得由設備承受管道、管件的重量，管道井內的立管應合理設置承重支架或支座，在穿墻上返的水平彎管或下返的水平彎管下應加設支架。法蘭與管道焊接時應注意同心度，也就是法蘭應垂直于管子中心，防止柔性接頭或法蘭受力不均，且影響觀感質量。

（13）在工程復查中還發現，有的衛生器具安裝后，整體外觀不平正，有的有松動現象，容易引起管道連接零件損壞或漏水。采用的預埋螺栓或膨脹螺栓規格與衛生器具不匹配。衛生器具及給水配件的安裝高度無設計要求時，應符合《GB50242-2002》規范中第7.1.3條及第7.1.4條的有關規定。地漏應安裝在樓地面最低處，其篦子頂應低于地面5mm，在工程復查中，這一部分缺陷較為普遍，有的低于樓地面10-40mm，有的高出樓地面10-20mm，影響集水效果。

管道安裝實施目標要點

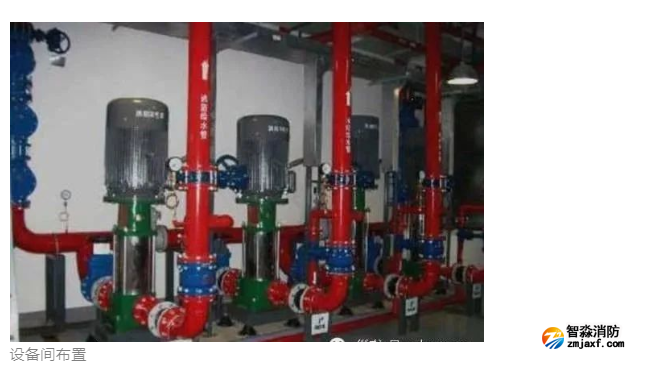

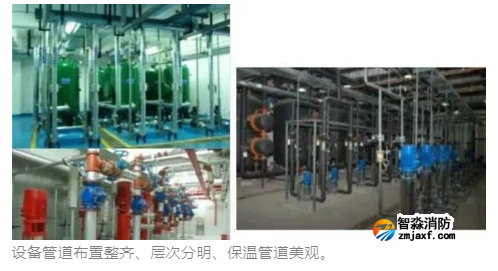

1．設備間、地下室、管廊內管道事前策劃和深化設計，排列整齊有序。

2．機房內機泵、管道及閥門儀表支架等安裝細部處理精細,質量上乘。

3．管道定位正確、安裝牢固、橫平豎直，有坡向要求的管道坡向正確，坡度合理。

4．管道、部件的布置及支吊架的設置合理。

（1）支吊架間距符合規范要求。

（2）管道連接的法蘭、焊縫、閥門、儀表等應便于使用和檢修，不得緊貼墻面、樓面和管架。

（3）支吊架孔眼采用電鉆或沖床加工,支架和管座設在牢固結構物上。

（4）組合支架（多層支架）應進行受力計算，要求受力狀態合理無變形。

（5）管道支架不得設置在管道焊縫上，同時不能利用法蘭、螺栓、吊掛支撐其他設備。

5．當建筑物是弧形時應將管道制作成同曲率的彎管，不得由法蘭來借弧形及其他不合理措施。

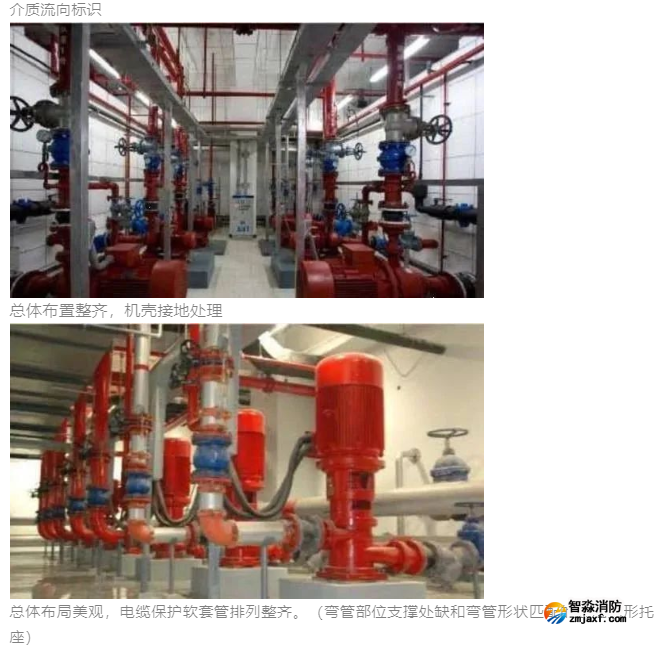

6．各類管線按功能著色，管內介質、流向、通往區域等標識齊全、醒目。

7．豎井內的管道布置、支吊架、油漆、保溫、標識、標牌、穿洞口進行封堵。

8．吊頂內管道布置、支吊架、油漆、保溫、穿洞口應進行封堵。

9．螺栓連接管道安裝后的管螺紋根部應有2~3 扣的外露螺紋，多余的麻絲應清理干凈并做防腐處理。

10．管道穿墻、樓板處設置金屬或塑料套管。

（1）安裝在樓板內的套管，其頂部高出裝飾地面20mm。

（2）安裝在衛生間及廚房內的套管，其頂部應高出裝飾地面50mm，底部應與樓板底面相平。

（3）安裝在墻壁內的套管其兩端與飾面相平。

（4）穿過樓板的套管與管道之間縫隙宜用阻燃密實材料填實，且端面應光滑。

（5）高層建筑中明設排水塑料管道穿墻（樓板）使用阻火圈。

（6）管道的接口不得設在套管內。

11．管道穿過結構伸縮縫、抗震縫及沉降縫敷設時保護措施。

（1）在墻體兩側采取柔性連接。

（2）在管道或保溫層外皮上、下部留有不小于150mm 的凈空。

（3）在穿墻處做成方形補償器，水平安裝。

12．消防自動噴淋系統的管道連接形式及噴頭的安裝情況。噴淋頭等末端設施安裝牢固、成排成線、美觀實用。

13．消防分區用防火卷簾門或防火門安裝規范；消防栓箱安裝質量以及設施規范合理；消防設施的標設醒目。

14．室內消火箱、室外消火栓、消防水泵接合器的安裝、標識情況；消火箱的配件齊全，布置規范；消防通道暢通。

15．公共場所使用自動感應潔具的情況，地漏存水高度50mm，地漏下接管有存水彎。

16．衛生間的潔具布置、安裝情況，五金件的安裝情況，沖水壓力及排水通暢情況。

17．屋面塑料透氣管的高度、固定情況。

18．屋面排煙機有45°彎頭及鋼絲網，采用防火軟接頭。

19．保護殼的質量情況，人橫跨管道時設置跨過設施。

20．排至屋面的雨水口有45°彎頭，屋面上有保護措施，管口設置防蟲網。

管道和設備的外保溫：

1．管道與支架結合部應設置軟木或同類材料，確保嚴密性。

2．管道與絕墊層應貼合緊密，不得有空隙。

3．金屬外保護殼應有效的咬邊連接，并縱縫應錯開，不應有其他措施強行連接。

4．設備保溫（絕熱）方式合理，便于操作，不得存在冷橋現象。

5．設備及管道保溫有效，有無結露現象；設備、管道保溫（絕熱）層包裹緊密、無空隙、封口嚴密且外形細膩美觀。

6．屋面管道保溫的成品保護情況。

管道吊鉤或卡箍安裝：

1．立管卡安裝高度，距地面應為1.5~1.8m。

2．2個以上管卡應勻稱安裝，同一房間管卡應安裝在同一高度上。

3．管道上的吊鉤或卡箍應固定在承重結構上。固定件間距：

（1）橫管不大于2m。

（2）樓層高度小于或等于5m，立管可安裝1 個固定件，每層必須安裝1 個。

（3）樓層高度大于5m，每層不得少于2 個。

4．立管底部的彎管處應設支墩或采取固定措施。

非金屬柔性接頭接地跨接處理；同類閥門、管件、支架安裝標高一致，整齊美觀；管道穿樓板套管處理細致美觀；設備混凝土基礎設置合理；排水措施實用美觀。
