海灣JB-QB-GST500、JB-QG/QT-GST5000主機調試
海灣JB-QB-GST500、JB-QG/QT-GST5000（簡稱GST500/GST5000）火災報警控制器（聯動型）（簡稱為控制器）是海灣公司推出的新一代火災報警控制器，為適應工程設計的需要本控制器兼有聯動控制功能，可與海灣公司的其它產品配套使用組成配置靈活的報警聯動一體化控制系統，特別適合大中型火災報警及消防聯動一體化控制系統的應用。
主要特點如下：
1.海灣GST500型控制器更大容量可擴展2個242地址編碼點的回路，共484點。
2.控制器配置64點手動消防啟動盤1塊，完成對總線制外控設備的手動控制；
3.控制器配置12路直接控制盤1塊，完成對消防控制系統中重要設備的控制；
4.控制器可加配聯動控制用電源系統，標準電源箱可提供DC24V、4A/6A電源二總線；
5.可通過配接CAN聯網板、485通訊板或232通訊板）系統還可以提供聯網、與火災顯示盤、CRT連接所需的標準接口。
主要特點如下：
1.海灣GST5000型控制器更大容量可擴展18個242地址編碼點的回路，共4356點。
2.運行記錄1024條；火警記錄1024條；操作記錄128條。
3.聯動公式1000條。
4.控制器可配置多塊手動消防啟動盤，完成對總線制外控設備的手動控制；可配置多塊14路直接控制盤，完成對消防控制系統中重要設備的控制；可擴充消防廣播控制盤和消防電話控制盤，組成消防廣播和消防電話系統；每個回路最多可同時配置4臺64點手動消防啟動盤+4臺14路直接控制盤+兩個消防廣播控制盤（或2個消防電話控制盤或1個消防廣播控制盤+1個消防電話控制盤）
5.控制器可加配聯動控制用電源系統，標準電源盤可提供DC24V、6A電源二總線；
6.可通過配接CAN聯網板、485通訊板或232通訊板）系統還可以提供聯網、與火災顯示盤、CRT連接所需的標準接口。

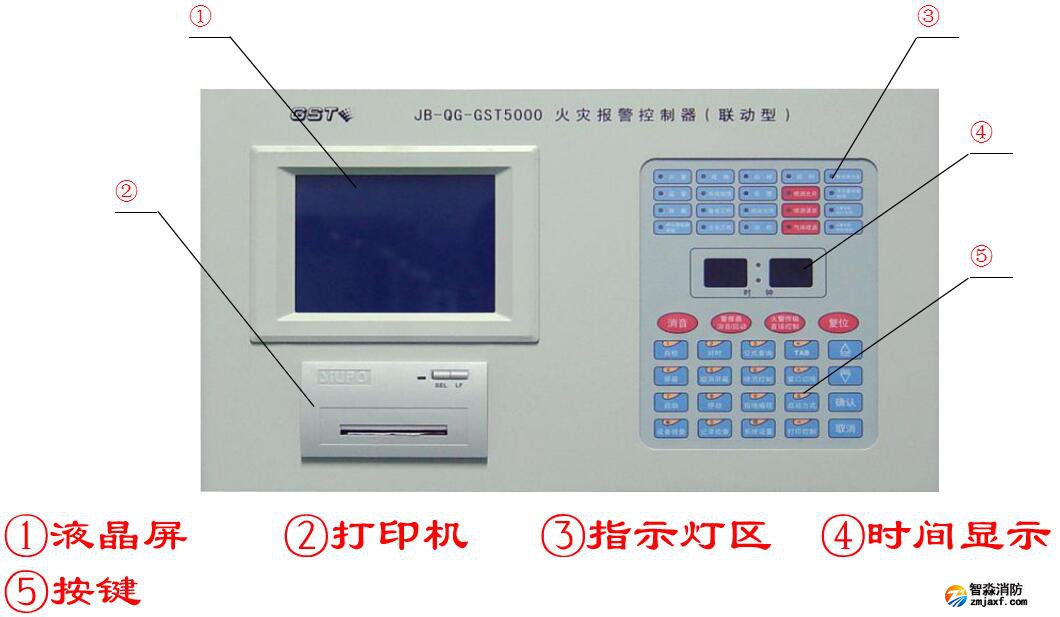

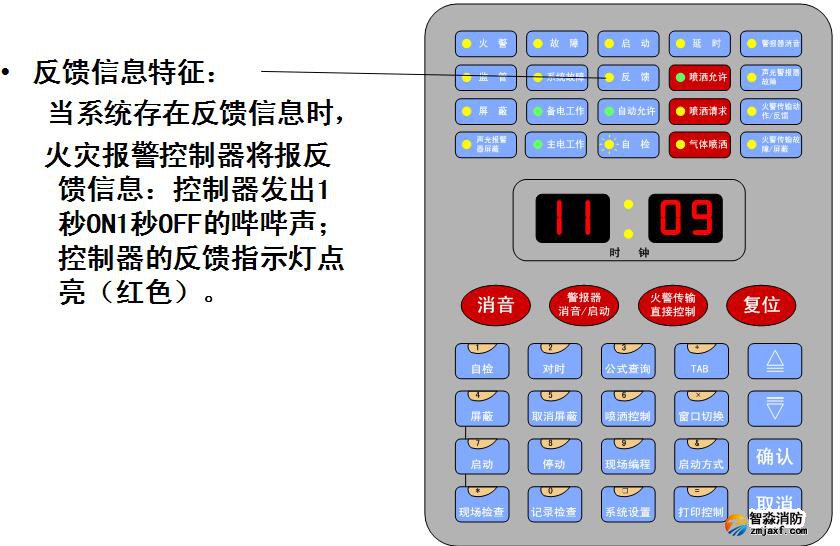

控制器面板介紹

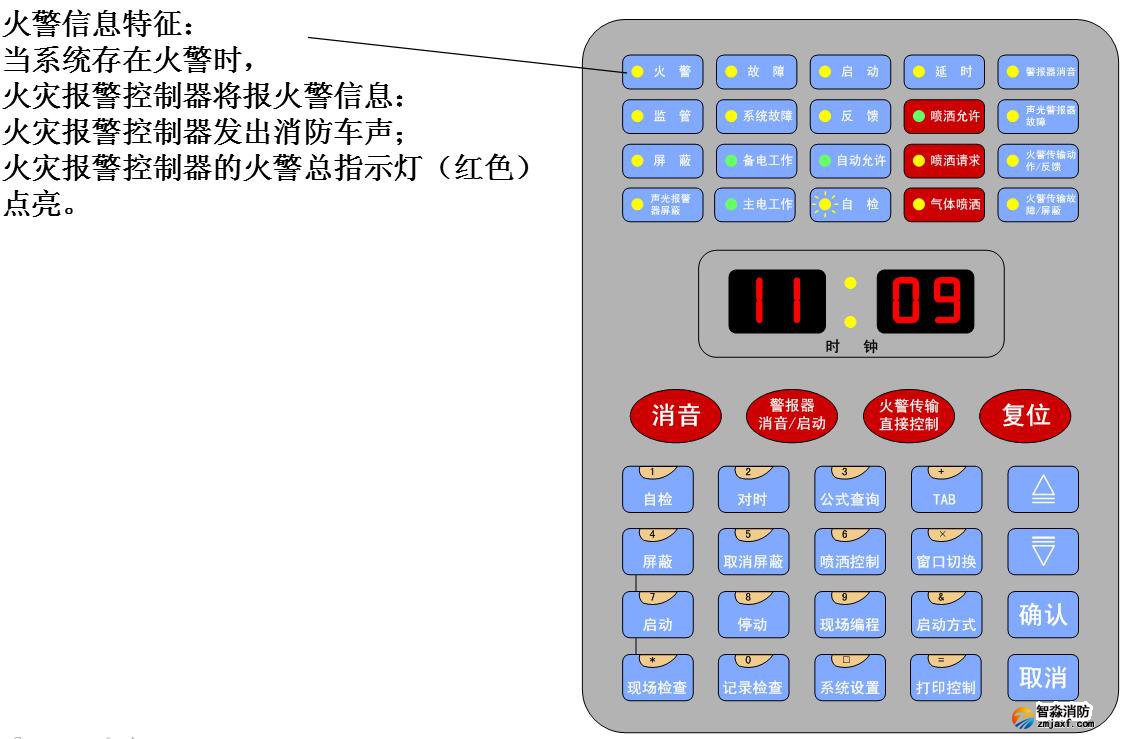

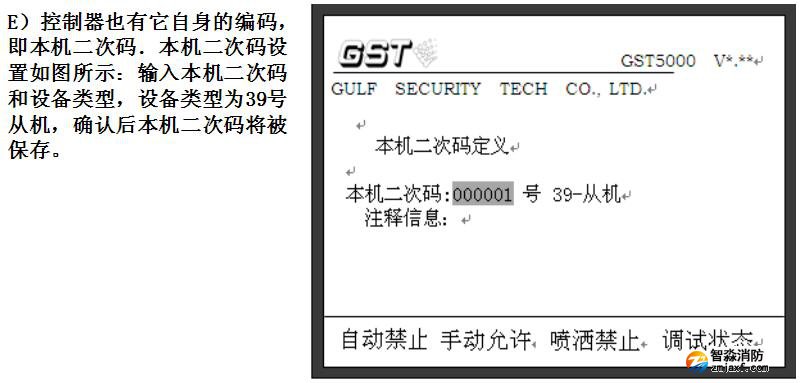

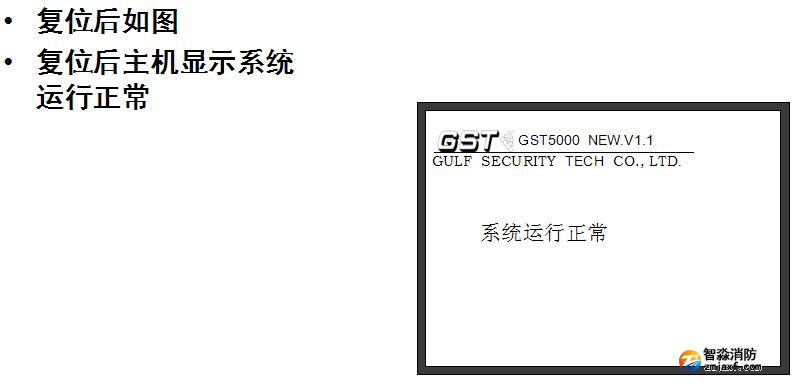

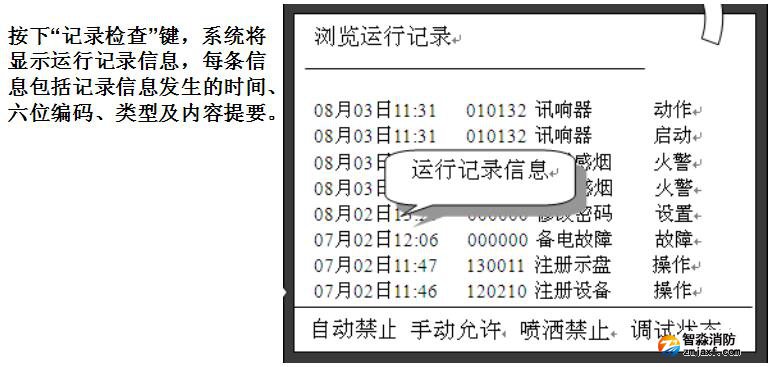

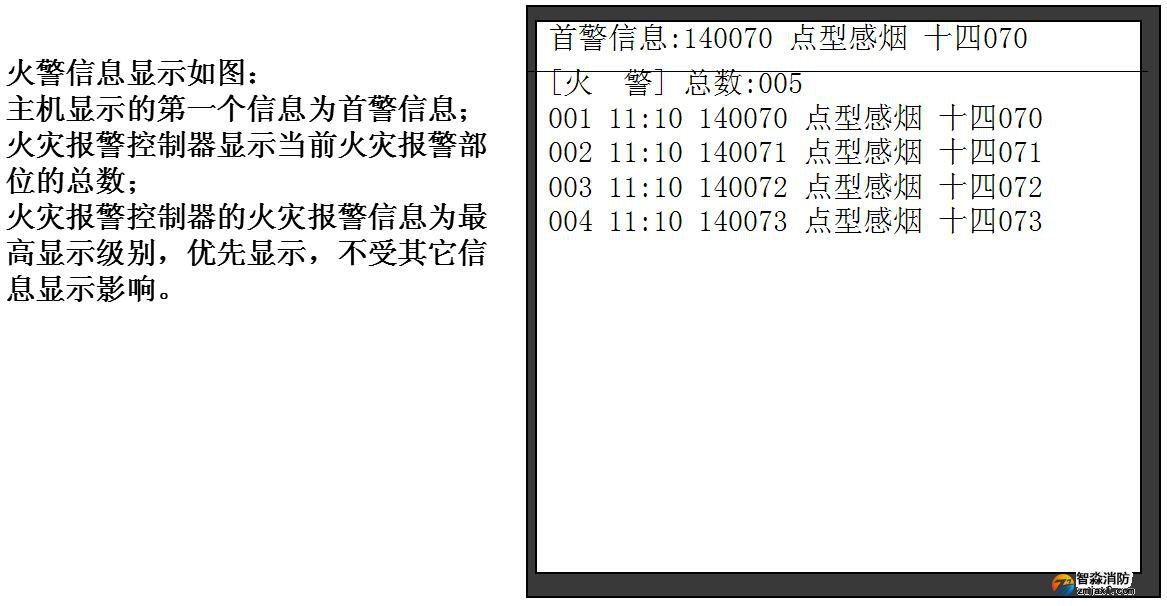

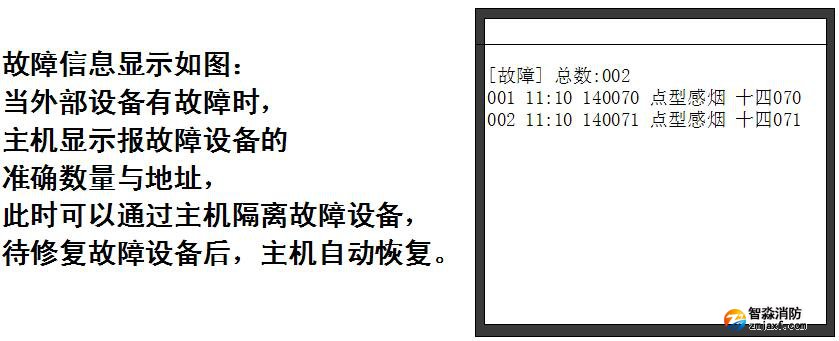

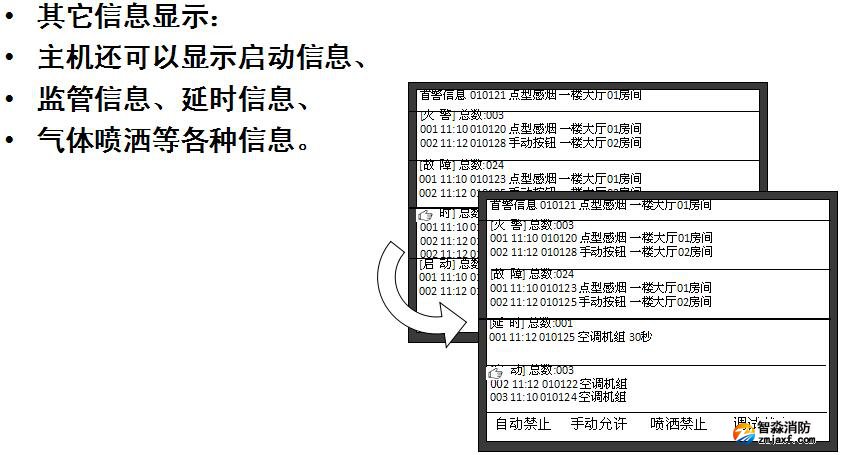

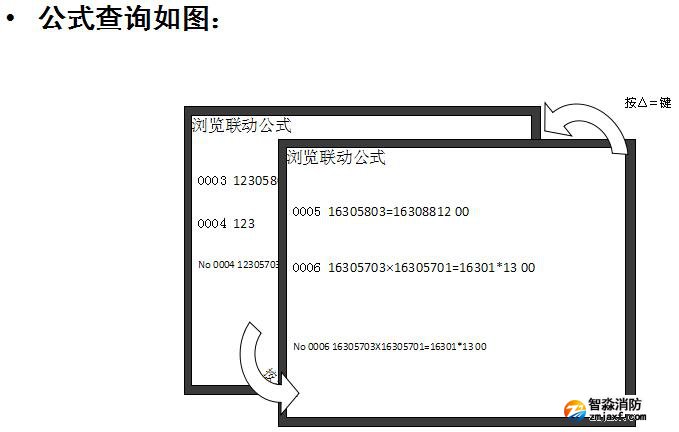

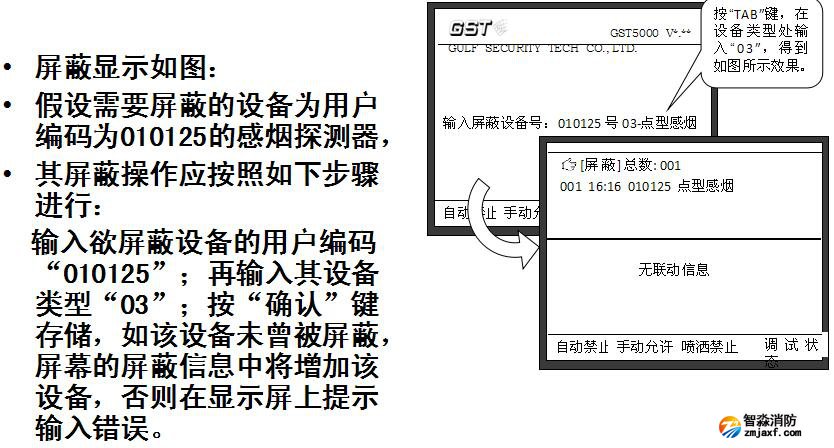

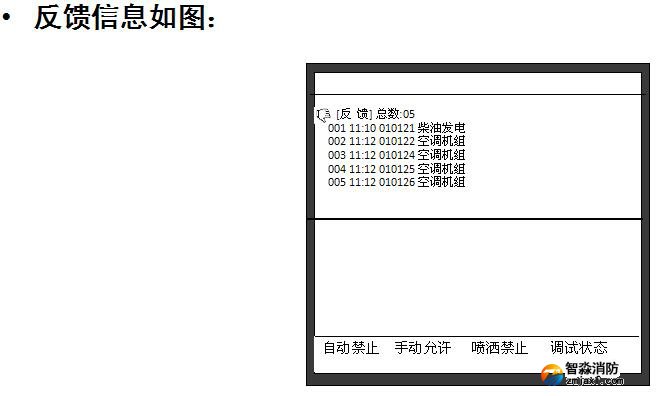

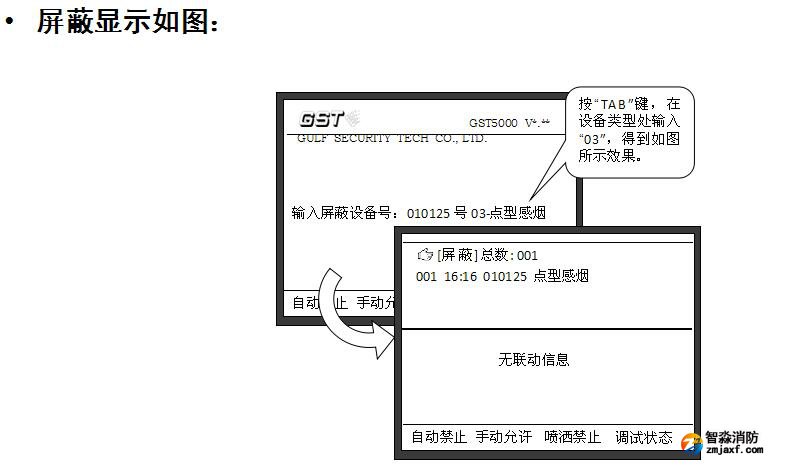

控制器信息的查看
控制器信息的查看
控制器信息的查看

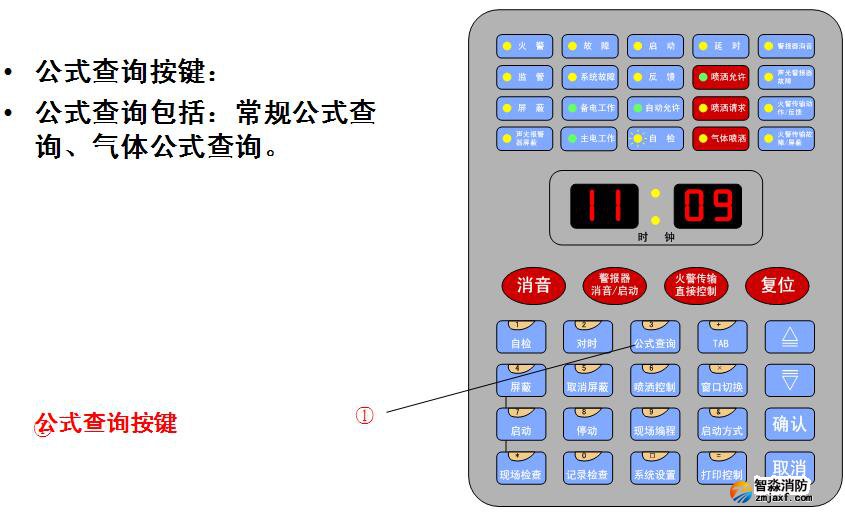

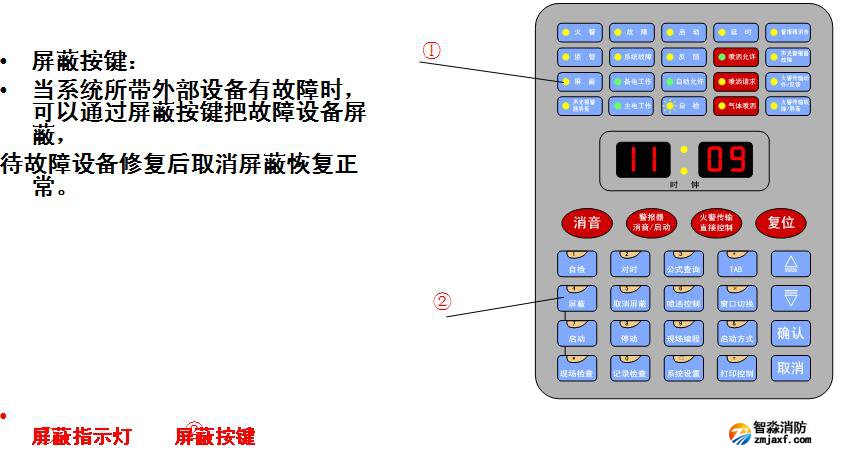

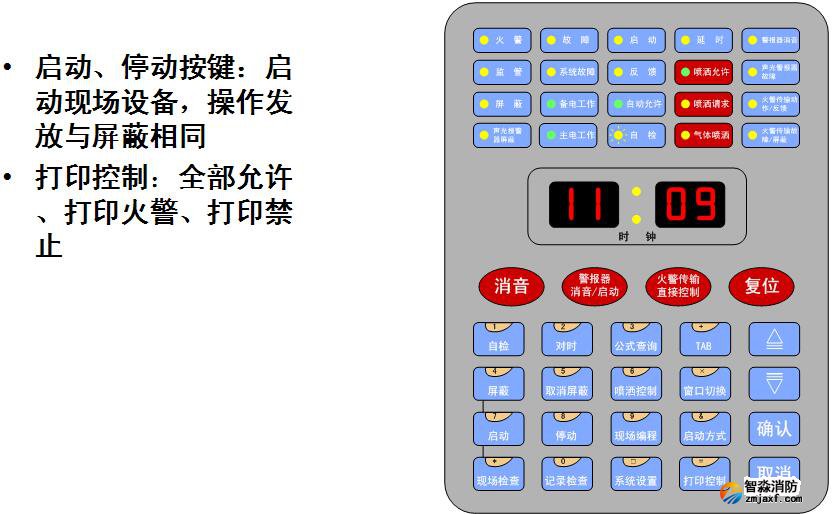

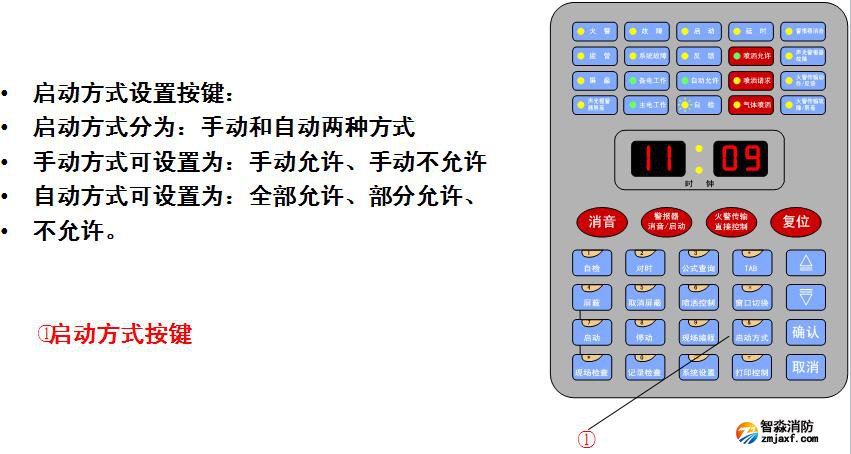

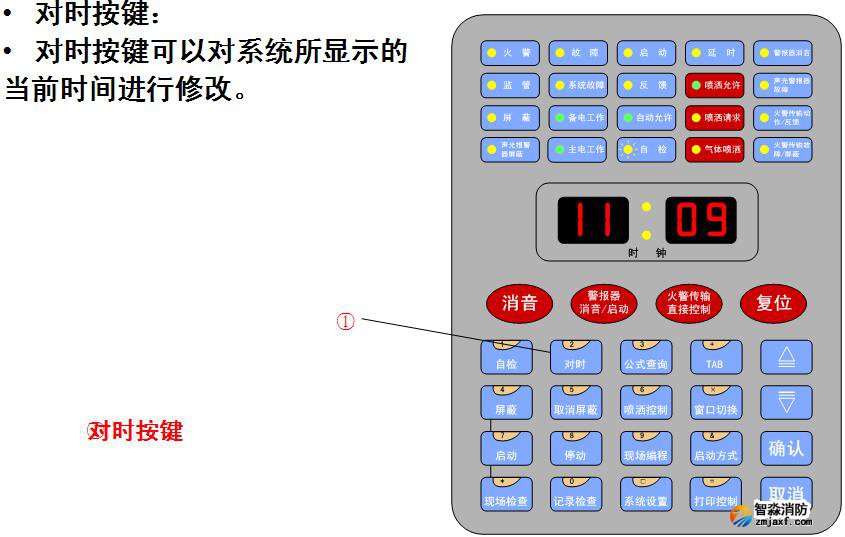

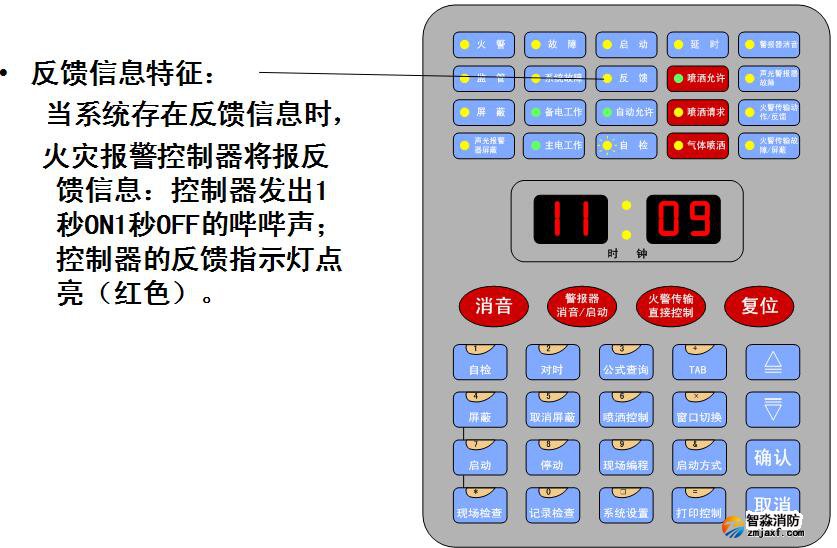

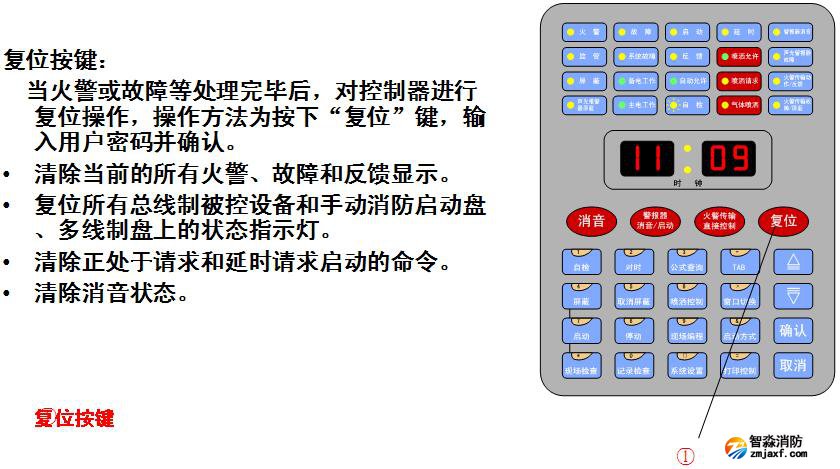

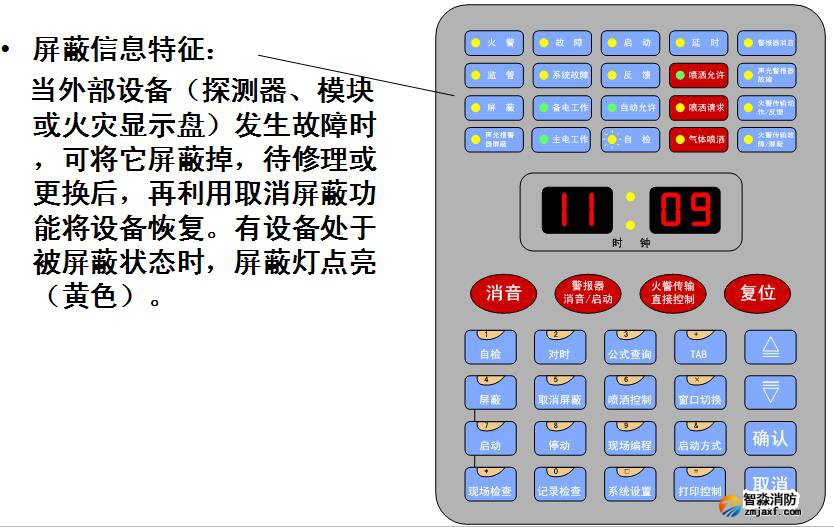

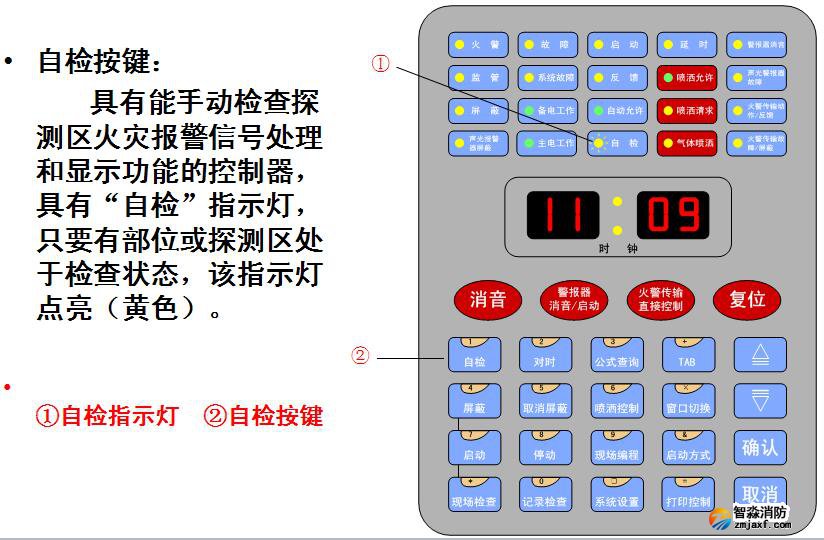

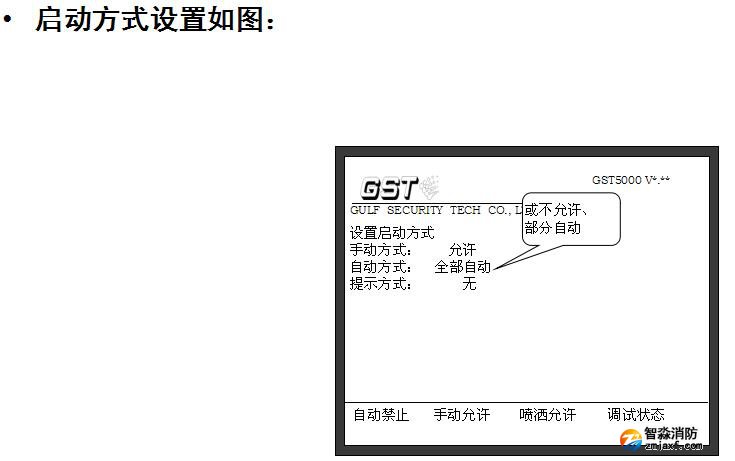

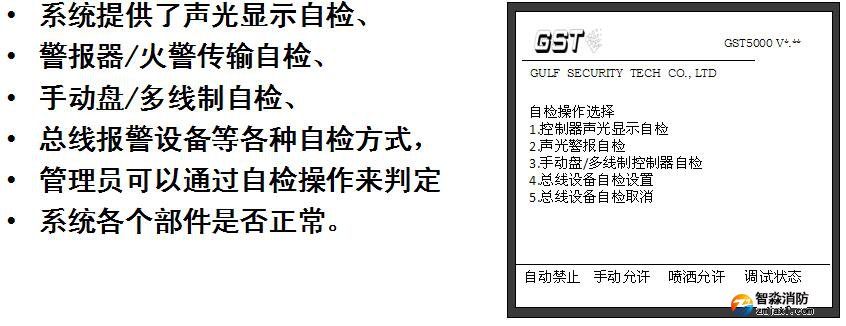

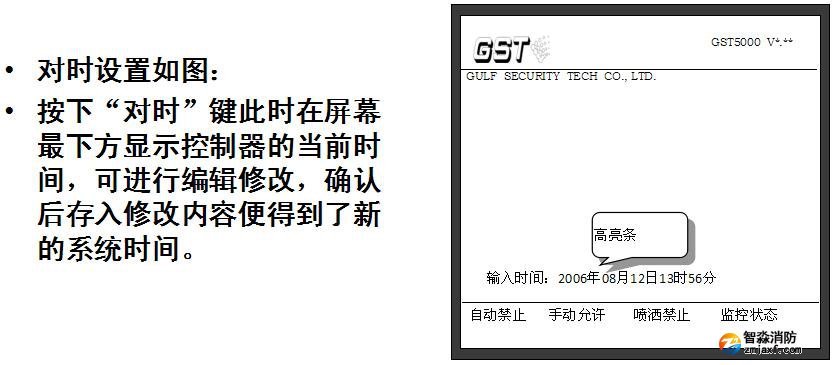

主要按鍵介紹

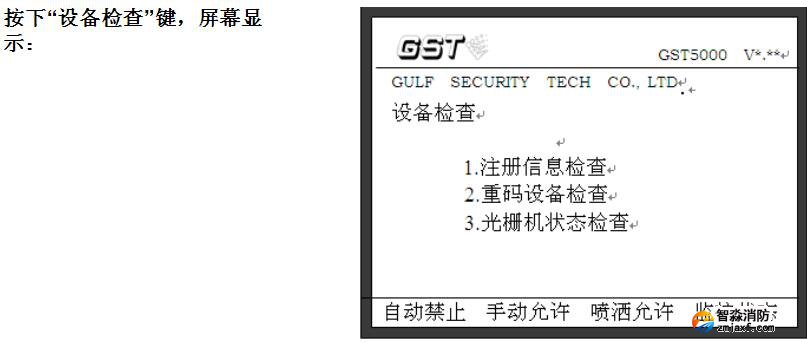

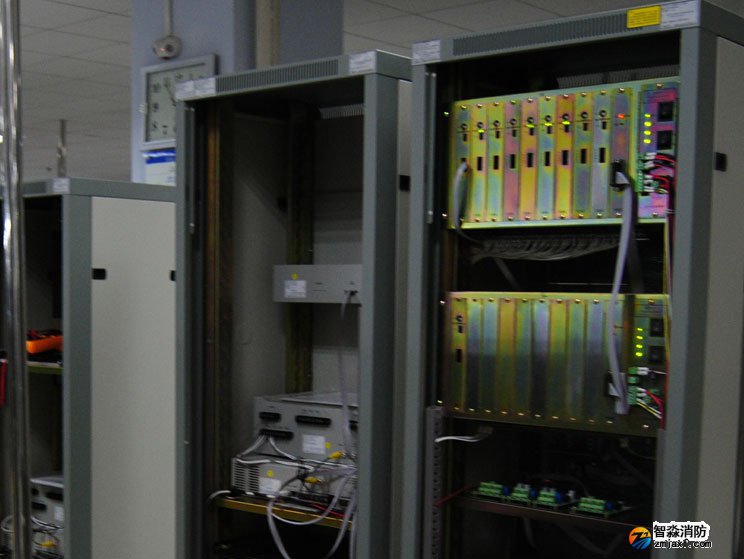

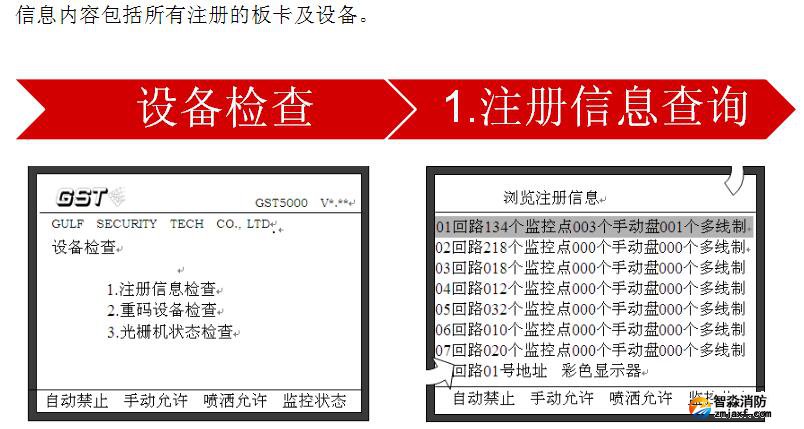

主機設備檢查
1、各個板件的連接線要查看，保證其連接完好，特別是DC-DC電源模塊與主機的連接線還有打印機的連接線，有時候會因?yàn)橹鳈C(jī)運送過程當中的顛簸而松動。
2、主機母槽上所插板件：除主板外其他板件如回路板、火災顯示盤接口板、聯網板、CRT接口板都有撥碼開關。其中有個位和十位兩個撥碼口，一般情況下我們將回路板從“1”開始撥碼（個位撥1十位撥0），以此類推將所有板件的撥碼順次撥好，不能斷號。這樣的話我們?cè)陂_(kāi)機注冊后才可以看到主機上的“外部設備檢查”中出現“第1回路有***外部設備*個手動盤*個多線制”、“第2回路有***外部設備”等等。一般情況下，出廠時已設置好。
3、打印機：打印機在主機運輸中是最容易受損的部件，要查看其打印紙是否完好，是否與打印機脫離。在上紙中需要打印機運轉，此時可以將打印機設置為“即時打印”而后不斷給主機復位而讓打印機運轉，也可以按打印機的自檢鍵讓打印機自行運轉（打印機自檢的方法為：將打印機上的兩個按鍵連續交替按下，可以使其進行自檢）。

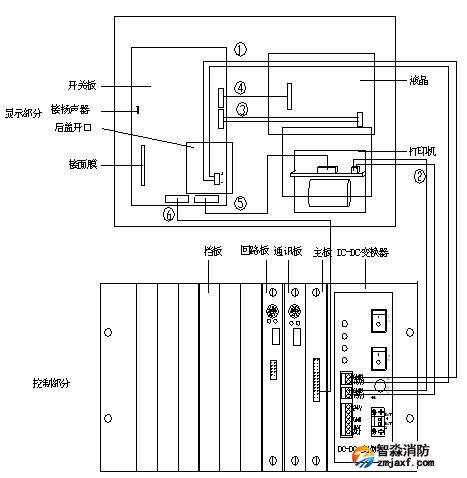

?、匍_(kāi)關板5V：兩根，控制器開關板工作電源線。
②打印機5V：兩根，打印機工作電源線。
?、垡壕П彻猓簝筛?，驅動液晶背光照明電源線。
?、芤壕?shù)據線：12根信號線。
?、荽蛴C(jī)數據線：26P扁平線信號線。
?、揲_(kāi)關板與主板連接線：26P扁平線信號線。

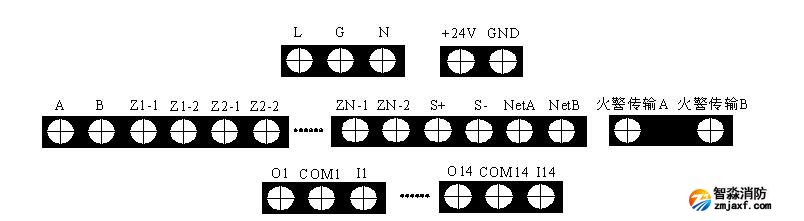

接線
L、G、N：交流220V接線端子及機柜保護接地線端子；
+24V、GND：DC24V、6A供電電源輸出端子；
A、B：連接火災顯示盤的通訊總線端子；
ZN-1、ZN-2（N=1~18）：探測器總線（無極性）；
S+、S-：火災報警輸出端子（報警時可配置成24V電源輸出或無源觸點輸出）；
NetA、NetB：連接其它各類控制器的通訊總線端子（選配）；
火警傳輸A、火警傳輸B：連接火警傳輸設備通訊總線端子（選配）；
On、COMn、In（n=1~14）：直接控制盤輸出端子。

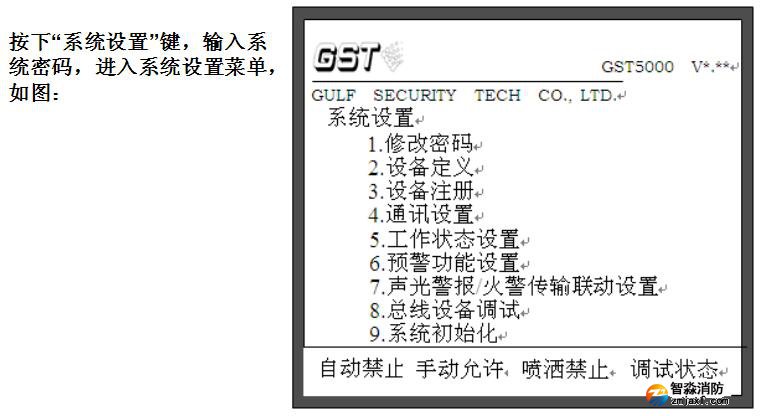

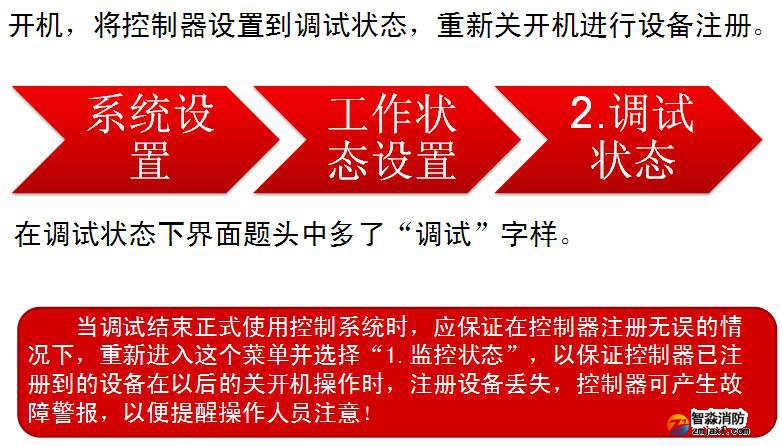

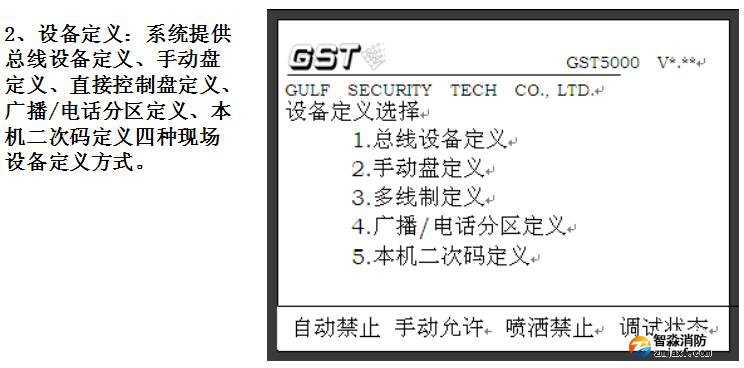

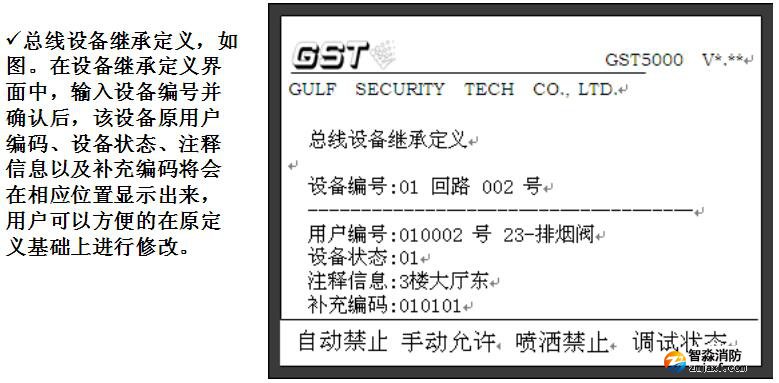

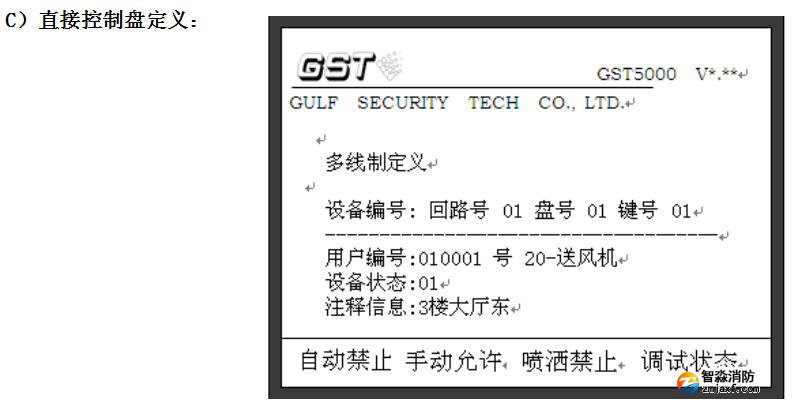

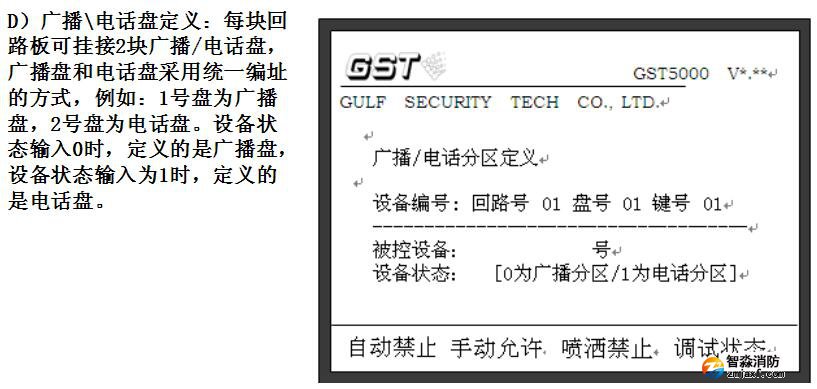

設備注冊

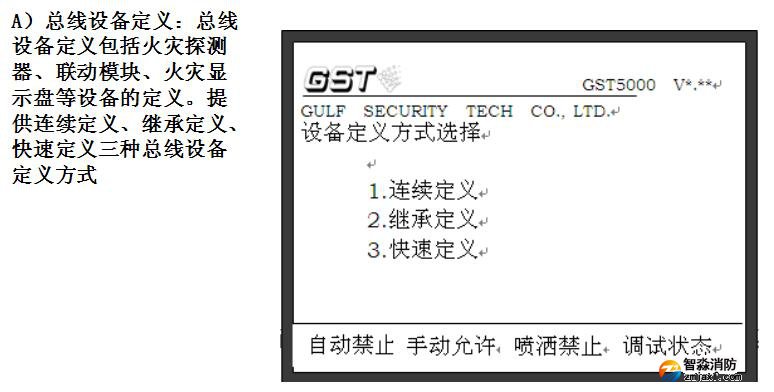

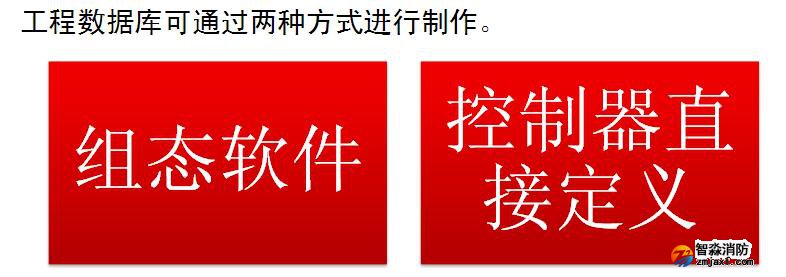

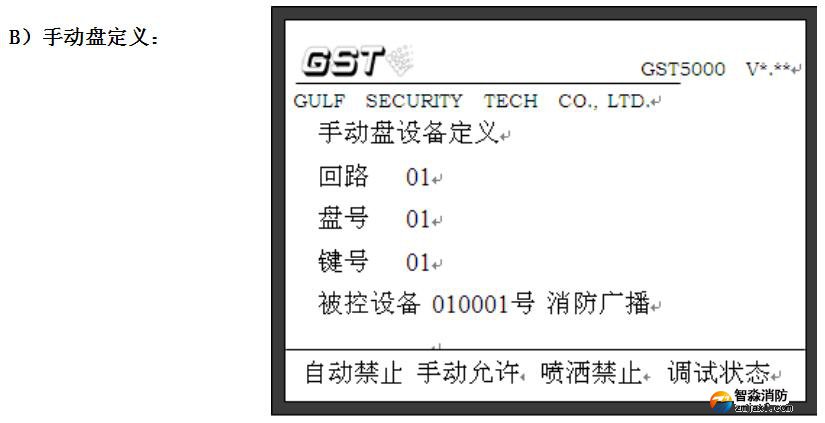

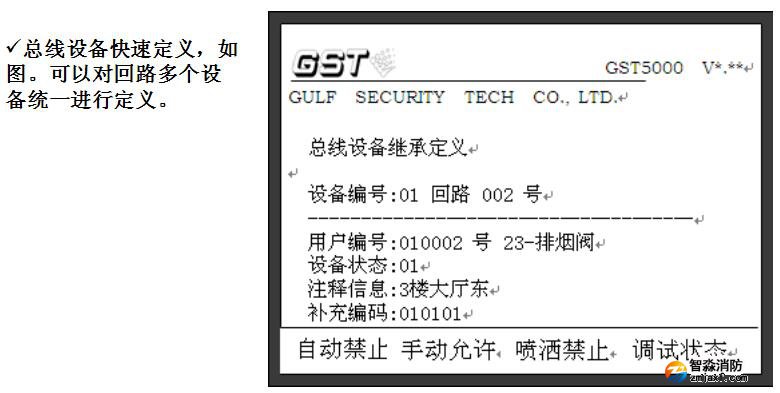

制作工程數據庫
建議：
使用組態軟件制作工程數據庫，比較省力，快捷。詳見組態軟件教程。
控制器直接定義方式可用于對個別數據的定義，修改，改動后應在電子版數據庫中做同樣更改或重新上傳控制器中數據庫備份。

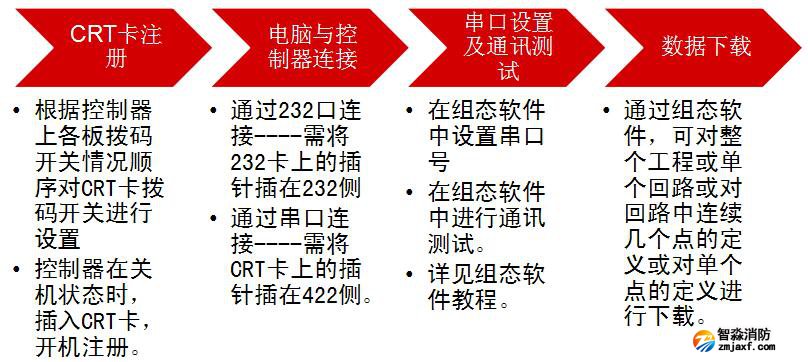

數據庫下載

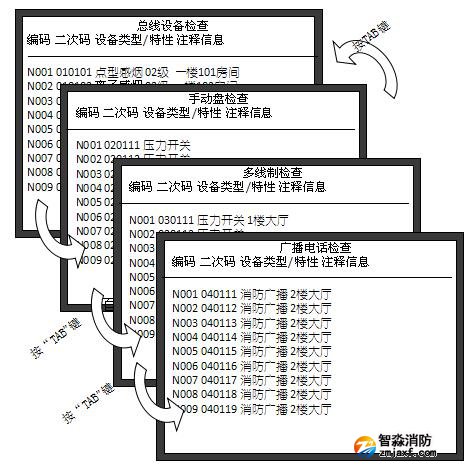

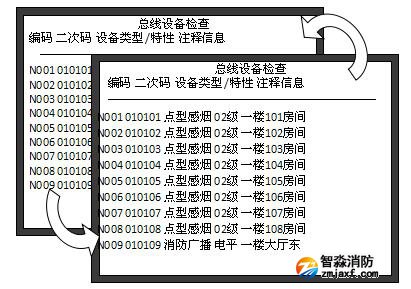

選中某一回路，按下“確認”鍵，將顯示這一回路注冊到的各設備的信息，最上一行的設備高亮顯示；按任意數字鍵高亮消失，控制器處于總線設備檢查狀態
設備顯示內容包括：設備的本身編碼、二次碼（用戶編碼）、設備類型、設備特性和漢字注釋。

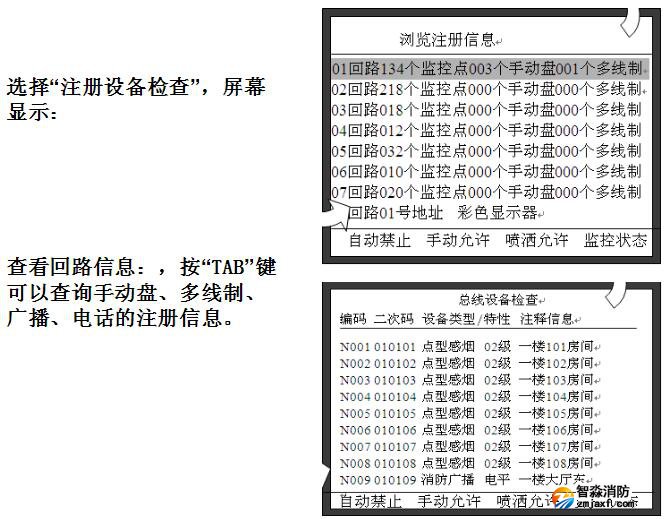

按“TAB”鍵，將會顯示該回路注冊到的手動盤的定義信息、直接控制盤信息、廣播電話信息
