海灣GSTN3200消防主機操作指南
開啟海灣GSTN3200消防主機，需遵循特定順序。首先，打開控制器背面內部支板左側的主電開關；接著，開啟智能電源盤背面的主電與備電開關；最后，打開控制器背面內部支板右側的主機工作及備電開關。關機時順序相反，且務必關閉備電開關。若主機長時間閑置，每月需開機充電48小時，以維持電池性能。
二、消音操作
當火警或故障警報響起，按下“消音”鍵，揚聲器將停止報警，消音指示燈亮起。若再有新警報，仍會發出聲響。
三、主機自檢
在操作面板按下“自檢”按鍵，進入“自檢”界面，依據需求選擇相應選項“序號”，就能啟動自檢，檢查主機各項功能。
四、火警處理
火警發生，先按“消音”鍵暫停警報聲，隨后依據報警信息查看火警位置。若確認火災，將主機調至“全部自動”狀態，撥打119報警，通知消防主管并組織人員疏散。若是誤報，檢查誤報處是否灰塵過多等，按“復位”鍵恢復。若依舊誤報，可屏蔽該設備，并聯系安裝單位或廠家維修。
五、故障處理
故障出現，同樣先按“消音”鍵，再依故障信息排查故障部位。主電故障可能因停電，此時備電可供電8小時；備電故障需檢查電池；現場設備故障應盡快維修，若無法解決則屏蔽，排除故障后取消屏蔽。若故障原因不明或無法修復，及時聯系專業人員。
六、設備屏蔽與解除
現場設備故障，按“屏蔽”鍵，選擇“按設備編碼屏蔽設備”，輸入回路號與設備編碼，按“確認”鍵完成屏蔽。取消屏蔽時，按下“取消屏蔽”鍵即可。
七、工作狀態切換
按下“工作狀態”按鍵，進入界面可選“手動啟動設置”或“自動啟動設置”。手動啟動設置中，用左右鍵切換手動地址的允許狀態；自動啟動設置里，可按需選擇“全部自動”“部分自動”“模擬聯動”等狀態。
八、手動盤操作
手動盤設定了廣播、聲光等設備。當手動盤處于“手動允許”狀態，按下對應按鍵啟動設備，再次按下則停止。
九、直接控制盤操作
直接控制盤設有噴淋泵等關鍵設備。按下相應按鍵啟動設備，再次按下停止設備運行。
十、查詢功能
按下“查詢”鍵，選擇“按照回路查詢”，可查看回路設備總數、注冊總數等信息。點擊問號，能查看設備具體狀態，綠色代表正常，灰色為離線，紅色是報警，黃色為故障，淺藍色表示屏蔽。
一、電源相關故障
1. 主電故障：當主電工作指示燈熄滅，備電工作燈亮起，同時主電故障燈閃爍，表明主電出現問題?？赡茉虬ㄖ麟娫匆馔鈹嚯?、主電開關接觸不良或保險絲熔斷。解決時，先排查主電源線路及開關，確保連接正常；再檢查保險絲，若熔斷則及時更換，盡快恢復主電供應，并對備電進行充電。
2. 備電故障：若備電工作燈熄滅，備電故障燈亮起，問題或出在備電開關未開啟、保險燒斷、電瓶接線因銹蝕斷開、電瓶老化損壞，甚至電源盤未向備電供電。需逐一檢查備電開關、保險、電瓶接線與電瓶本身，若都正常，再檢查電源盤是否對備電供電。
二、通訊與總線故障
1. 通訊故障：各部件間因連接不暢，導致信息無法正常傳輸。如驅動板、回路板、液晶屏等部件連接異常，都可能引發此故障。遇到此類復雜情況，應及時聯系廠家專業技術人員。
2. 總線故障：總線接地或絕緣性能下降，致使總線上設備無法正常工作?？偩€老化、短路、斷路或外部強干擾都可能是罪魁禍?zhǔn)住Ｐ枳屑?xì)檢查總線連接狀況及絕緣性，必要時進行分段檢測，甚至更換總線。
三、設備故障
1. 探測器類故障：探測器無法正常運作，不能及時傳遞火災信號。地址碼錯誤、探測器丟失、損壞、報警線路接地或控制器故障都可能引發。要檢查地址碼設置、線路連接，并查看探測器，必要時更換。
2. 模塊類故障：消防模塊不能正常工作，可能是模塊自身?yè)p壞、線路連接有誤或控制器故障。應著重檢查模塊及線路連接，若問題依舊，需更換模塊或聯系廠家維修。
四、軟件與誤報故障
1. 軟件故障：軟件出錯，導致自檢無法執行或系統癱瘓。軟件程序錯誤、病毒入侵或不當操作都可能引發。此時需重新安裝或更新軟件，確保軟件來源可靠。
2. 誤報故障：在無火災情況下發出火警信號。探測器靈敏度過高、環境干擾或設備老化都可能導致。可對主機校準或重新設置參數，定期維護消防設備，減少誤報。
五、其他故障
1. 白屏故障：若屏幕出現白屏，且硬件無損壞跡象，可能是系統故障或鎖機。需深入檢查系統，找出問題根源并處理。
2. 打印機故障：打印機不工作，可能是控制器中打印功能關閉，也可能是打印紙熱敏面裝反，或者打印紙類型選擇錯誤。需檢查設置、打印紙安裝及類型，做出相應調整。

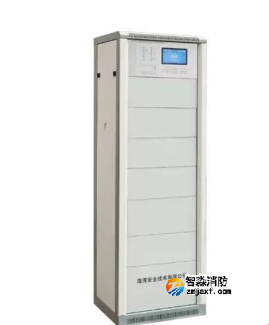

GSTN3200火災報警控制器運用總線制，能與編碼型點型可燃?xì)怏w探測器、火災聲光警報器及控制模塊等設備搭配，構建完備的可燃?xì)怏w探測報警控制系統。單臺最大容量為16個回路共3200點，每個回路可容納200個地址點，用戶可依實際需求，靈活配置回路板數量，實現400點、800點等不同容量設置。
二、關鍵技術參數
1. 電源：主電源為AC220V±15%、50Hz的交流電，備用電源由2節12V/14Ah密封鉛酸電池串接組成DC24V電源。同時，可按需配備GST - DY - 100A網絡型電源箱或GST - DY - 200A智能網絡型電源箱，為現場設備供應DC24V電力。
2. 功耗：監控時，功耗為基本功耗30W加上單塊回路板監控功耗（每400個總線設備5W）與回路板數量的乘積；報警時，功耗為基本功耗30W加上單塊回路板報警功耗（每400個總線設備7W）與回路板數量的乘積。
3. 通訊接口：設置1路CAN通訊接口，用于與火災報警控制器或其他可燃?xì)怏w報警控制器組網；還有1路RS - 422通訊接口，專門連接圖形顯示裝置。
4. 顯示屏：配備7.0英寸彩色LED液晶屏，分辨率達800×480 ，顯示清晰。
三、突出性能特質
1. 高可靠性：各回路板卡間實現電氣隔離，單個板卡出現故障，不會波及其他板卡正常運作，有效減少總線間信號干擾。
2. 直觀顯示：借助7.0英寸彩色LED液晶屏，不同類別的信息以不同顏色窗口展示，一目了然。
3. 現場供電優勢：采用電源箱為現場設備供電，既能降低線路損耗，節省布線成本，電源箱還能將故障狀態實時反饋給控制器，提升系統整體可靠性。
四、實用操作功能
1. 消音：當火警或故障警報響起，按下“消音”鍵，揚聲器停止報警，消音指示燈亮起，若有新警報，會再次發聲。
2. 自檢：按下操作面板“自檢”按鍵，進入“自檢”界面，依據需求選擇對應選項“序號”，即可開展自檢。
3. 設備屏蔽與恢復：現場設備出現故障，按“屏蔽”鍵，選擇“按設備編碼屏蔽設備”，輸入回路號與設備編碼，按“確認”完成屏蔽；故障排除后，按“取消屏蔽”鍵恢復設備。
4. 工作狀態切換：按“工作狀態”鍵，進入界面可選擇“手動啟動設置”或“自動啟動設置”，手動設置中能通過左右鍵切換手動地址允許狀態，自動設置中有“全部自動”“部分自動”“模擬聯動”等狀態可選。
5. 查詢：按下“查詢”鍵，可查詢?cè)O(shè)備信息，如回路設備總數、注冊總數等，點擊問號可查看設備具體狀態，綠色代表正常，灰色為離線，紅色是報警，黃色為故障，淺藍色表示屏蔽。
