海灣JTW-ZCD-G5H點型感溫火災探測器接線安裝技術
特點
海灣JTW-ZCD-G5H點型感溫火災探測器（以下簡稱探測器）為無極性二總線制，可與本公司生產的各
類火災報警控制器的報警總線以任意方式并接。探測器采用帶 A/D 轉換的單片機。本探測器結構新
穎、外形美觀、性能穩定可靠，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更
能可靠探測火災，減少損失。
探測器具有 A1R 和 BS 兩種類別，根據應用環境的不同，可使用編碼器進行現場設置。探測器具
有以下特點：
（1） 與控制器采用無極性二總線連接；
（2） 地址編碼由電子編碼器直接寫入，工程調試簡便可靠；
（3） 探測器具有 A1R 和 BS 兩種類別，可用于更廣泛的溫度環境；
（4） 指示燈指示明顯，360 度范圍可見。
主要技術指標
（1） 探測器類別：P（A1R 和 BS 可設，出廠默認類別為 A1R）
（2） 工作電壓：總線 24V
（3） 工作電流：
監視電流≤0.3mA
報警電流≤1.5mA
（4） 報警確認燈：紅色（巡檢時閃爍，報警時常亮）
（5） 故障指示燈：黃色（傳感器故障時常亮）
（6） 編碼方式：十進制電子編碼，編碼范圍在 1～242 之間
（7） 探測角度≤45°
（8） 使用環境：溫 度： A1R 類別：典型應用溫度 25℃；范圍 -10℃～50℃
BS 類別： 典型應用溫度 40℃；范圍 -10℃～65℃相對濕度≤95%，不凝露
（9） 外形尺寸：直徑 103mm 高：57mm（帶底座）
（10） 外殼防護等級：IP32
（11） 殼體材料和顏色：ABS，白色
（12） 重量：約 93g
（13） 安裝孔距：45mm～75mm
保護面積
當空間高度小于 8m 時，一個探測器的保護面積，對一般保護現場而言為 20m2～30m2。具體設
計參數應以《火災自動報警系統設計規范》（GB 50116）為準。
結構特征、安裝與布線

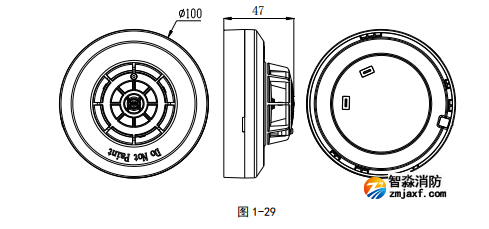

探測器外形示意圖如圖 1-29：
本探測器的安裝及布線與 JTY-GD-G5T 點型光電感煙火災探測器相同。
