光交箱如何施工安裝？平時我們經常會遇到，本期課堂君和大家一起來了解下。
1 光交箱基座施工要求

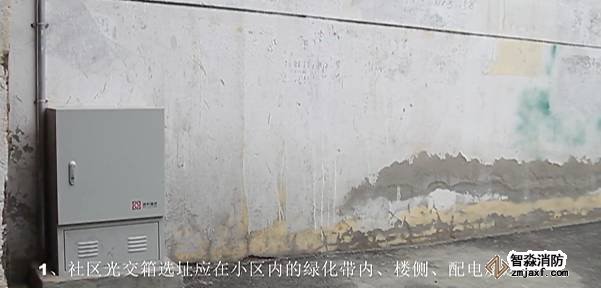

1）社區光交箱選址應在小區內的綠化帶內、樓側、配電房旁，不容易被碰撞的地方，避開外部高壓電干擾及高溫、腐蝕和易燃易爆區影響，不影響居民的正常生活和出行。
2）光交箱下半部分可以使用燒結紅磚砌筑，上半部分30公分要采用高強度混泥土澆筑，使用4個預埋螺絲對箱體進行連接和固定。

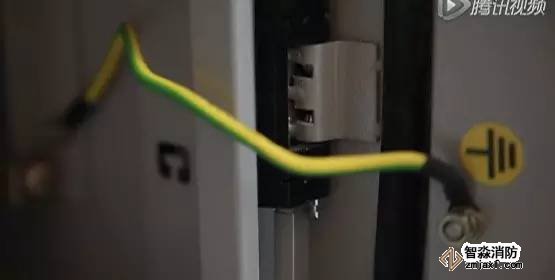

3）光交箱必須接地，分別做箱體接地和加強芯接地。
總結：光交箱底座要寬出光交箱10公分，基座預埋螺絲要高出基座6-8公分，光交箱必須固定牢固。

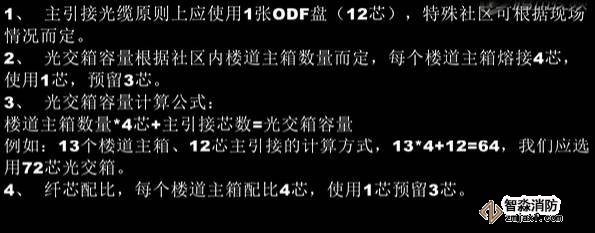

2 光交箱容量配比要求
總結：光交箱容量配比要精心計算，避免資源浪費。
3 光交箱內線序及線纜固定

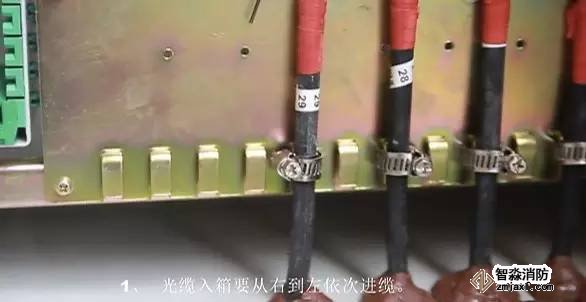

1）光纜入箱要從右到左依次進纜。

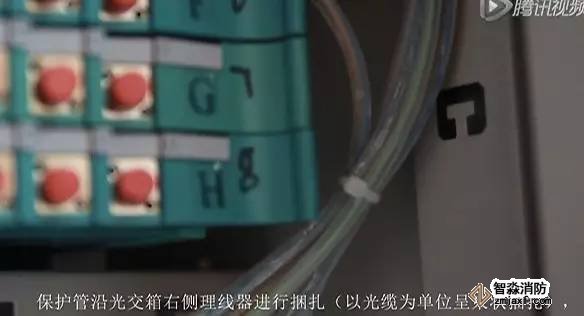

2）入箱光纜必須用卡箍進行固定，并且固定光纜加強芯，保護管沿光交箱右側理線器進行捆扎（以光纜為單位呈束狀捆扎），入纜孔要以膠泥進行封堵。

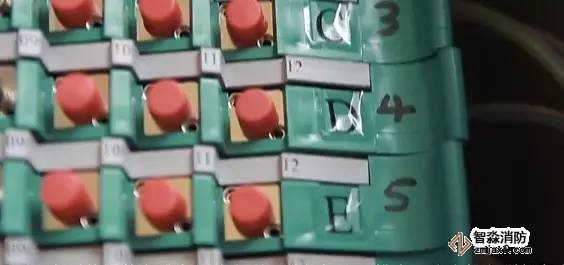

3）ODF盤要使用數字或字母從上到下進行標注、排序，防塵帽必須保留完整。

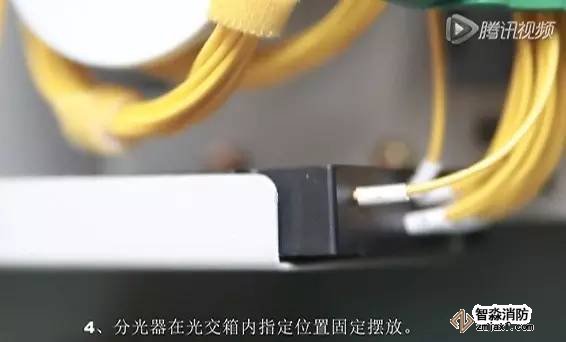

4）分光器在光交箱內指定位置固定擺放。

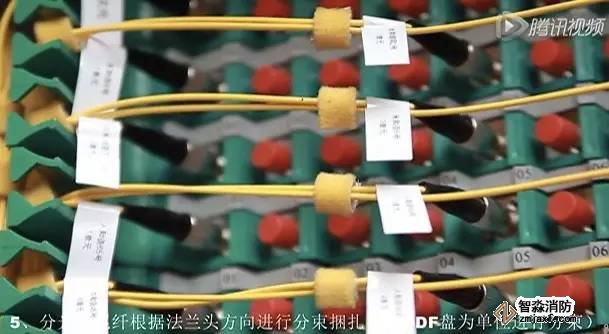

5）分光器尾纖根據法蘭頭方向進行分束捆扎（以O(shè)DF盤為單位進行分束）。

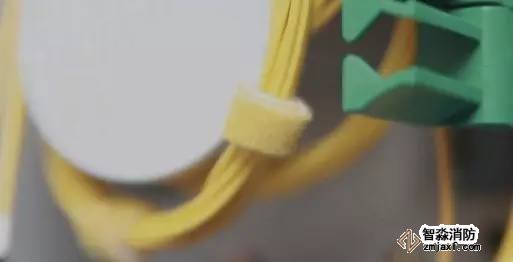

6）捆扎材料選用魔術帶（自粘帶），對分纖器尾纖等距離捆扎。
總結：以上幾點應注意分光器尾纖的捆扎，不宜捆扎過緊使尾纖受到積壓或尾纖彎曲導致光衰過大。
4 光交箱內標簽及表格要求

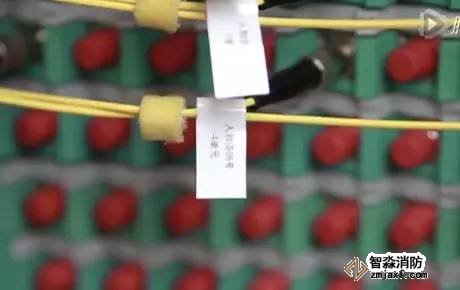

1）分光器整理完畢后，應對尾纖進行粘貼標簽，標簽正面說明尾纖連接到哪一棟哪一單元。

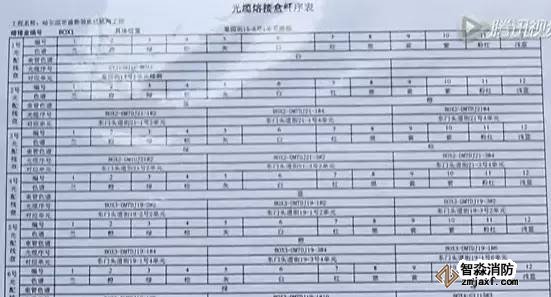

2）信息表格應粘貼在光交箱門內，寫明ODF盤各端口去向及使用情況，在表格對應行寫明主干、配線光纜芯數，和熔接情況。
總結：分光器尾纖標簽信息要準確清晰，粘貼整齊，信息表格內容要準確。
樓道主箱施工工藝
樓道主箱線序及線纜固定
1 樓道主箱安裝要求

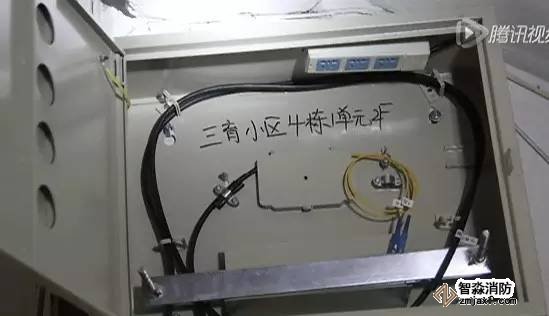

1）樓道主箱選址合理，安裝的高度視現場條件而定，樓道主箱底部離地面至少1.5米。
2）樓道主箱安裝要求以不影響居民正常生活、出行為原則。
3.樓道主箱安裝要牢固，采用4顆膨脹螺栓進行固定，不得有松動現象，保證安全。
總結：以上幾點主要圍繞施工安全為主，機箱一定要牢固，防止機箱脫落對人身及設備造成傷害。
2 光纜入箱要求
1）進機箱的所有線纜應采用下進線方式，從箱體左側進纜孔進纜。

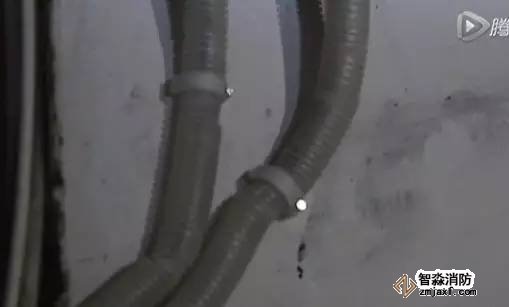

2）箱外光纜采用波紋管進行保護，入箱光纜要做回水彎，進纜孔必須進行封堵。
3）光纜不得與電纜交叉或纏繞。
4）進纜后要對光纜進行固定，經過第一個壓線卡箍，走理線架，然后光纜進入熔接盤左側卡箍進行固定，在進入熔接盤進行熔接。
5）如有特殊情況也可采取其它進纜方式。
采用其它進纜方式應注意：⑴光纜與電纜不得走同一線纜孔；⑵光纜與電纜入纜處要做回水彎；⑶進纜孔必須進行封堵，走線美觀。
總結：以上幾點主要避免雨水或生活用水流入機箱內部對設備造成影響。
3 熔接盤固定要求

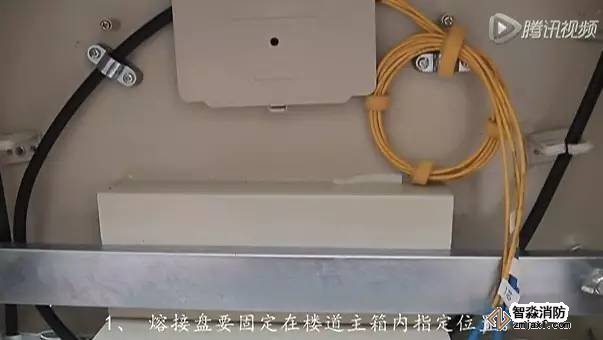

1）熔接盤要固定在樓道主箱內指定位置。
2）使用樓道主箱自帶的2顆M4螺絲進行固定。
3）熔接盤上蓋、熔接盤上的掛耳、卡扣要保持完整，方便日后維護重復開啟。

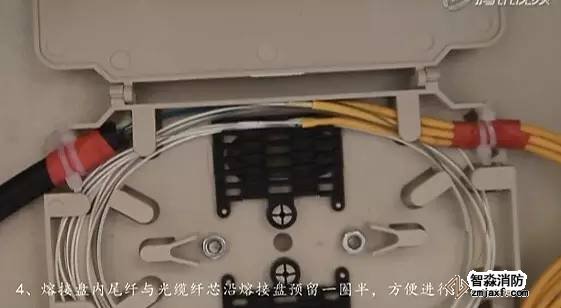

4）熔接盤內尾纖與光纜纖芯沿熔接盤預留一圈半，方便二次熔接。
5）光纜進如熔接盤內，要使用防水膠帶在光纜固定處纏繞兩圈，再使用尼龍?jiān)鷰нM(jìn)行固定，防止光纜滑脫。
6）尾纖進入熔接盤內要使用防水膠帶在尾纖固定處纏繞兩圈，再使用尼龍?jiān)鷰нM(jìn)行固定，防止尼龍?jiān)鷰ξ怖w造成損壞和尾纖滑脫。
總結：以上幾點應注意熔接盤內盤纖規整，不可繞小圈，固定熔接盤時盡量用手，避免工具對光纖和螺絲扣造成損壞。
