消防應急燈廣泛用于公共場所的走廊、消防通道內?，F(xiàn)在各廠礦企業、大型超市、醫院學校等都安裝了這種應急燈。市場上眾多的消防應急燈具是由消防公安及安監部門監制的產品.品種繁多，但功能基本一致。當市電停電時，消防應急燈自動點亮，來電時自動熄滅。消防應急燈作為一種備用照明設備，在燈具內裝有停電時提供電源的蓄電池G(或稱電瓶)。由于應急燈長時間與市電并聯在一起工作，所以容易出現故障。

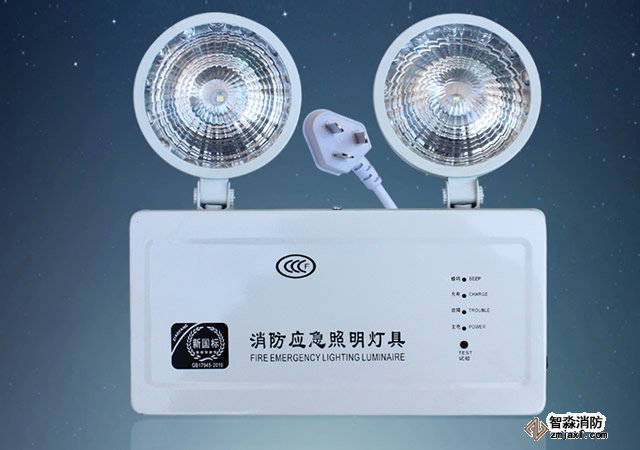

消防應急燈
應急燈當有市電時.通過變壓器B降壓、整流、濾波.此時6V的直流繼電吸合，常開觸點閉合，使整流后的直流電通過R1降壓向電瓶充電，LED作電源指示燈。當市電停電時，6V的繼電器失電.常開點斷開，接通常閉點，應急燈泡ZD接到電瓶端.得電發光起到應急照明作用。市電恢復時.回復到上述過程。
消防應急燈
(1)電瓶長期充電，電液干枯，過早損壞。(2)變壓器長期通電過熱燒壞。(3)最常見的是繼電器線圈長期通電燒壞或其接點燒蝕。這種燈較簡易價格低.然而故障也出現得多。
消防應急燈
由于電瓶長期充電。又無充滿保護電路.故最容易壞，其次是變壓器，再就是驅動三極管Q2(或Q3)，如果燈泡長期被點亮。管于發熱，也容易損壞。一般更換這幾個元件便能正常工作。
當市電正常供電時。通過變壓器降壓、整流、濾波，在C1上得到大約13V的直流電壓。該電壓經R3、Q1、D6給電瓶充電。Q1的基極接有穩壓二極管DZ1，電阻R4既是Q1基極的偏流電阻，又是穩壓管的限流電阻，使Q1基極約為8.9V，這樣充電電壓受到限制，最高為7.6V.可保護電池。其充電電流隨著電瓶的電壓而變化，電壓越低充電電流越大，反之越小。在充電狀態，Q2飽和導通，Q3由于D7、R10的作用而截止，Q4也截止，所以照明燈ZD1、ZD2不亮。
當220v交流電因故停電時，變壓器B1次級無輸出電.電路中直流13V電壓消失，D7正極無電壓，由于Q2在停電前處于飽和導通狀態，所以Q3立即導通，Q4基極電位升高，Q4也隨之導通，照明燈DZ1、DZ2被點亮。Q4導通后其集電極為低電位，由于R1跨接在Q4集電極與Q3基極之間，Q3基極電位下降，維持Q3的導通狀態，照明燈一直被點亮。紅色LED作為充電指示燈，綠色LED作為主電源指示燈。紅燈亮表示電瓶正在充電，綠燈亮表示有交流220V電壓。0N/OFF為照明燈的開關按鈕，220V交流電源停電時.可以通過此按鈕打開或關閉照明燈。
當應急燈出故障時.可先觀察兩指示燈的工作狀態。交流220V供電正常時.綠色指示燈應亮，電瓶充電紅色指示燈也應亮。如果綠燈不亮，則應檢查變壓器次級是否有9V交流電壓，電容C1兩端應有13V左右的直流電。如果兩處都沒有電壓。一般是變壓器B1損壞。電源(綠色)指示燈亮，充電(紅色)指示燈不亮，可測Q1發射極有無7V左右電壓，如無電壓，則應檢查Q1之前的相應元件。檢修中，可斷開電瓶正極，測量應急燈的開路充電電壓與通路充電電壓，正常時應為7V左右，充電電流約為450mA。如果電壓過高，則應查Q1是否擊穿短路，DZ1、R14是否開路，過高的充電電壓，將造成電瓶過充損壞。
交流220V停電時.照明燈ZD1、ZD2不亮.首先查燈泡是否損壞.再檢查三極管Q2、Q3、Q4及相關元件是否損壞;電瓶老化等。
