青鳥廣播模塊JBF5143A接線安裝圖

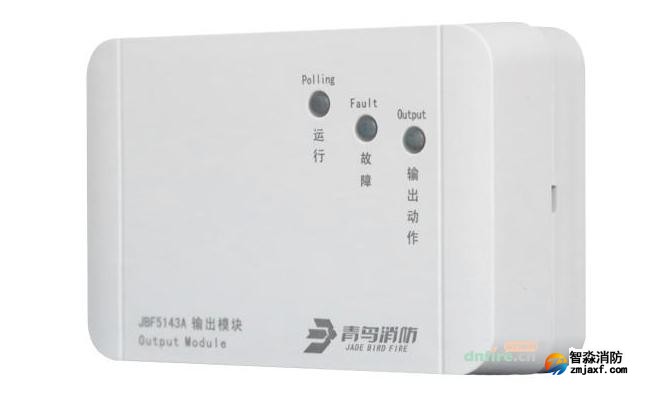

JBF5143A輸出模塊是青鳥消防開發的可配接廣播系統的控制模塊。

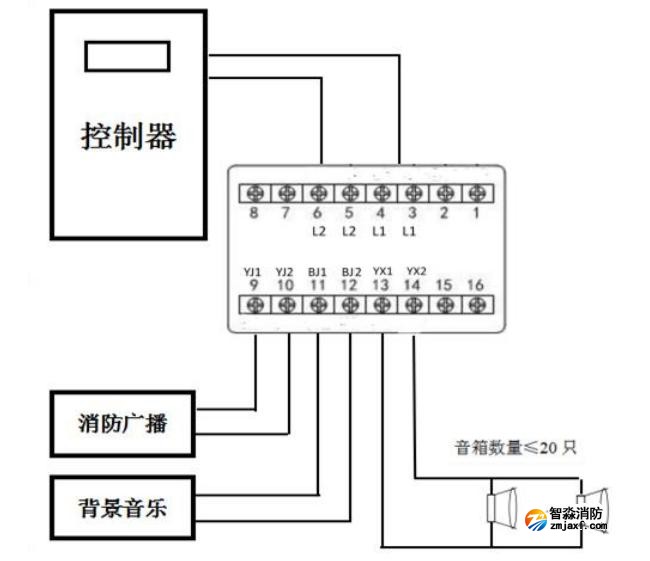

JBF5143A青鳥廣播模塊接線圖：
JBF5143A接線備注說明：
回路總線接在L2（5、6）、L1（3、4）端子上，接線時無極性要求，無需電源線。
消防廣播線分別接在端子9和端子10，背景音樂線分別接在端子11和端子12，揚聲器分別接在端子13和端子14上，至少配接一個揚聲器。
模塊因有觸點容量的限制以及揚聲器接入數量檢測功能，為保證各項功能正常運行，要求模塊揚聲器接入數量不能超過20只。
