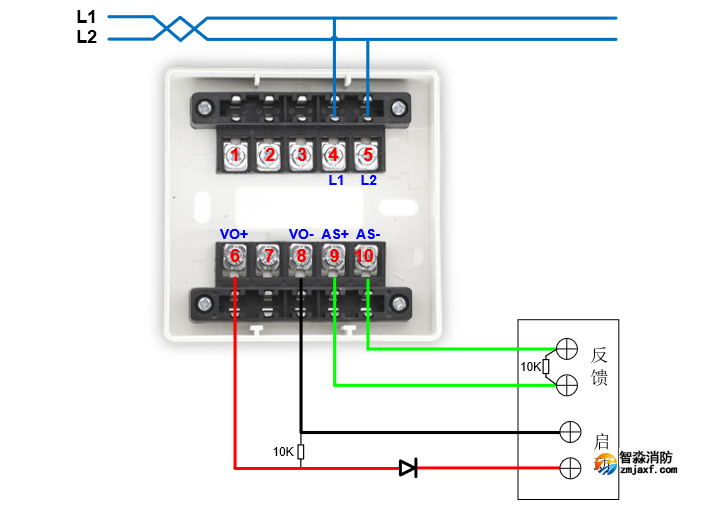

L1（端子4）、L2（端子5）：接回路總線，無極性。
輸入功能：
AS+（端子9）、AS-（端子10）：接應答（無源觸點）。
連接在AS+和AS-上的監視設備的動合端必須并聯10KΩ終端電阻。
輸出功能：
VO+(端子6)、VO-(端子8)：接被控設備(脈動觸點)。模塊啟動后VO+(端子6)和VO-(端子8)可以輸出。
注意：脈沖輸出時模塊設備只提供24V/100ms脈沖，不提供持續24V。
