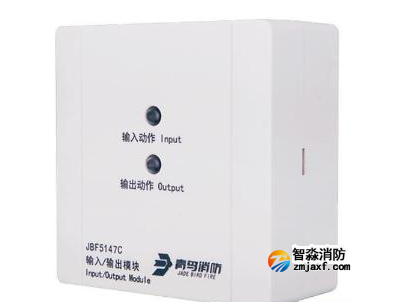

青鳥消防JBF5147C輸入/輸出模塊可實現輸入檢測，多種方式輸出的控制模塊。該模塊主要用于消防聯動控制系統，同時可對被控設備與模塊的輸入端和輸出端連接線路狀態進行監測。

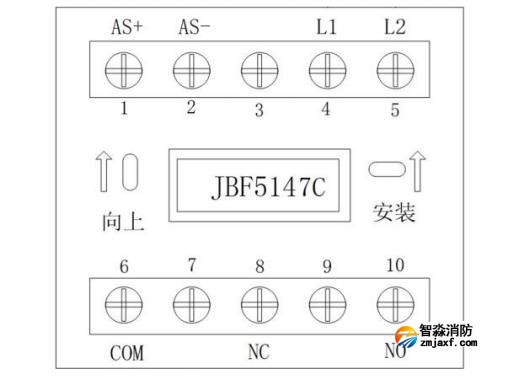

JBF5147C輸入輸出模塊接線端子說明：
L1（端子4）、L2（端子5）：接回路總線，無極性。
AS+（端子1）、AS-（端子2）：接應答（無源觸點），須并聯10KΩ終端電阻。
NO(端子10)、COM（端子6）：接被控設備（無源觸點）。

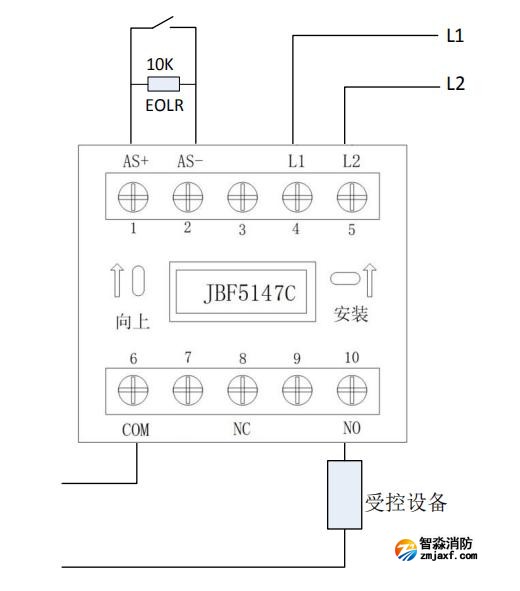

JBF5147C輸入輸出模塊接線圖：
NO(端子10)、COM（端子6）：接被控設備（無源觸點）。模塊啟動后NO(端子10)和COM（端子6）切換為閉合狀態。
