火災自動報警探測器是現代化建筑中不可缺少的重要一部分，在消防技術中是非常重要的自動監視系統，火災自動報警探測器在使用過程中，由于所處環境的影響，會受到譬如放射性微壓對感煙探測器內電離室產生影響，而其電離室在工作過程中受環境污染源，如灰塵積累、各種煙霧、煙壓的影響和污染，將會改變探測器中的傳感元件——電離室的伏安特性，而這種改變致使內部探測元件失去其準確性，從而無法保證正常穩定的工作狀態，一旦遇有火災險情發生時，火災自動報警探測器雖然能夠感知、探測到煙粒子的存在，但因其元件已經在早期的影響下，而致使響應閥無法打開，進而影響至火災自動報警系統的正常報警功能，以至發生嚴重的火災事故，造成大量的財產、人身安全受到侵害。

縱觀其目前國內研制生產的感煙探器及國外的感煙探測器產品，該類型探測器主要響應燃燒或熱解產生的固體液體微粒即煙霧粒子, 其主要用來探測可見或不可見的物體燃燒時產生煙霧及起火速度緩慢的初期火災。

從類型上可分離子感煙探測器,光電感煙探測器,激光感煙順和紅外線束感探測器四種。

1、離子感煙探測器:

它主要是利用煙霧粒子改變電離室電流原理而設計的火災探測器。探測器內部裝有а放射源的電離室為傳感器件,現今使用大多為單源雙室結構（補償室,測量室）,再配上相應的電子電路或CPU芯片所構成。
探測器內部的а放射源是由镅-241（Am241）發出。 物質的放射性來自原子核 的自發衰變過程如下:Am241->237Np+42He
由于а粒子比電子重得多,且?guī)蓚€(gè)單位正電量,其穿透能力很弱。能量為5MeV的а粒子在空氣中的射程為3.5cm, 而金屬中射程為2.06*10cm, 所以屏蔽遮擋很容易, 同時а粒子的電離能力很強,當它穿過物質時,每次與物質分子或原子碰撞而打出一個電子,約失33eV能量,一個能量為5MeV的а粒子,在它完全靜止前,大約可以電離15萬個左右的分子或原子。采用放射源Am241的優點,除了電離能力強,射程短以外,其半衰期長,成本也較低。

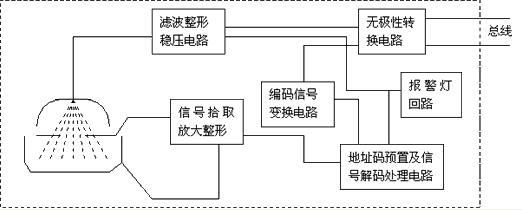

圖所示是單源雙室結構的離子感煙探測器原理框圖:

在單源雙室結構的電離室正極板上放置有а放射源AM241,其放射源可以在上百年的時間里不斷地放射出а粒子, а粒子不斷地撞擊空氣分子,引起電離,產生大量帶正,負電荷的離子,從而使極間空氣具有導電性,兩個電離室分別稱為補償室和檢測室。當在電離室的正負極間加上12V的工作電壓時（實險測得：12V 工作電壓時電離室線性度最佳）,可使原來做無序運動的正負離子在電場作用下做有規則的定向運動,正離子向負極運動,負離子向正極運動,從而形成電離電流。電離電流的大小與電離室的結構尺寸,放射源的特性,施加電壓的大小,以及空氣的密度,溫度,濕度和氣流等多種因素有關, 施加的電壓越高,電離電流越大,但當電壓達到一定值時, 施加電壓再高, 電離電流也不會再增加，此時達到飽和工作區。 設計時保證離子室工作于線性區。

當火災發生時,煙霧粒子進入測量室,部分正負離子會被吸附到比離子重許多倍的煙霧粒子上。一方面將使離子在電場中的速度降低了,另一方面增加了正負離子互相復合的幾率,其結果是電離電流減小，相當于測量室的空氣等效阻抗增加了。補償室結構上幾乎是封閉的, 煙霧粒子很難進入,空氣可以緩慢進入。測量室結構上是敞開的,煙霧粒子很容易進入,這樣補償室的阻抗幾乎未變,其結果是測量電極上的電壓因分壓比而發生變化,經高阻抗的場效應管取樣后放大整形。
單源雙室結構同雙源雙室結構完全不同,雙源雙室結構利用兩個放射源形成
兩個電離室。單源雙室結構簡單,節省上了一塊放射源,環境的變化對電離室的影響基本相同,提高了探測器對環境的適應性,增加了抗潮濕能力。

信號放大拾取整形電路將電離室里的微弱電流信號轉變成較大的電壓信號，通過高輸入阻抗的場效應管進行耦合放大,地址碼預置及信號解碼處理電路如是開關量探測器直接將其電壓變化與閾值電壓進行比較, 判別是否報警，如是模擬量探測器, 則將電壓變化傳到報警控制器,如探測器內置有CPU芯片,則其自身可以進行智能處理,利用內置的智能算法進行判斷, 同時探測器至報警器間發生電路斷線, 探測器安裝接觸不良或探測器內部電路元件損壞等都能夠發出故障報警信號。濾波整形穩壓電路是給離子源、集成電路和CPU等芯片提供直流工作電壓,總線上發送的各種編碼信息需經編碼信號變換電路處理后發送給解碼電路,并將解碼電路發送的狀態信息和值（煙霧濃度）傳至總線上供報警器接收處理。

2、光電感煙探測器
點型紅外光電感煙火災探測器是利用煙霧粒子對紅外光線的散射，吸收或遮擋的原理來探測火災初期陰燃階段產生的煙霧, 探測器的工作原理主要有兩種:減光型光電感煙火災探測器和散射型光電感煙探測器。。光電傳感器由砷化鎵紅外發光二極管和紅外光電二極管組成, 紅外光傳感器固定在黑罩板內, 紅外發光二極管發射一束紅外光, 當無煙霧時, 由于黑罩板的阻隔作用, 這束紅外光線不能射到紅外光電二極管上, 當有煙霧進入探測器時, 紅外光線遇到煙霧粒子, 產生了光散射現象, 散射的紅外光線被紅外光電二極管接收, 轉化為電信號, 電信號通過放大、濾波、比較電路、輸出報警信號, 再通過地址編碼電路送到控制器處理、鑒別、發出火災報警信號, 同時探測器確認燈點亮。由于電路中采用了調制、濾波和編碼電路, 大大提高了穩定性和可靠性。

3、激光型感煙探測器
主要是應用煙霧粒子吸收激光光束原理制成的線型感煙火災探測器,激光器在脈沖電源的激發下發出同一束脈沖激光, 在正常情況下控制報警器不發出報警, 但如在激光束經過的途中被大量的煙霧遮擋而減弱到一定程度時,光電接收信號減弱,便會發出報警信號。

4、紅外光束型感煙探測器
該種探測器主要包括一個光源，一套光線照準裝置和一個接收裝置，它是應用煙霧粒子吸收或散射紅外光束的原理進行工作。一般用于保護大面積大空間。
這是異常危險的，即探測器已感知火警而不發出火警信號!
訖今為止，光電感煙探測器是采用最多的一種感煙探測器，放射性同位素作為火災探測器傳感元件的報警電路，仍被國內外認為是最為穩定和準確報警的電路，它的可靠性目前被認為無法替代，這也正是它在眾多種類火災探測器中所占比例最高的原因。但客觀上。避免控測器內部的污染和積壓是不可能的。因此國家公安部制定了用清洗來恢復探測器可靠性的辦法，GB50166-92第4.3.3條規定控測器投入運行2年以后，應每3年全部清洗一遍，并做響應值及其它必要的功能試驗。合格者方可繼續使用，不合格者嚴禁重新安裝使用。
超聲汽相清洗簡介
超聲汽相清洗是把超聲波的空化效應與有機溶劑的理化作用，有機結合起來的一種清洗技術。清洗過程中，工件并不浸在清洗劑中，而是在專用溶劑蒸汽層中汽相清洗，利用清洗劑上的凝露與控測器表面污物發生溶解作用，并在重力作用下將污染帶走，有效的避免了二次污染，從而避免了常規清洗存在二次污染再次沾污清洗物的現象），這對要求高阻抗的火災自動報警感煙探測器提供了可靠技術保證。

探測器在專用清洗線上，經過熱浸——超聲——噴淋——TES超聲一脫水——TES汽相——靜電處理共計7步嚴格的清洗工序，其中氟碳脫水工藝和TES汽相清洗工藝，均為90年代國際先進水平的精密清洗手段，清洗質量由先進的工藝裝備提供，由嚴密的工藝控制得到，保證清洗后探測器質量達到或超過北京市地標《DB50166-74G》規定的標準。
