江蘇消防工程改造分享：濕式報警閥組！

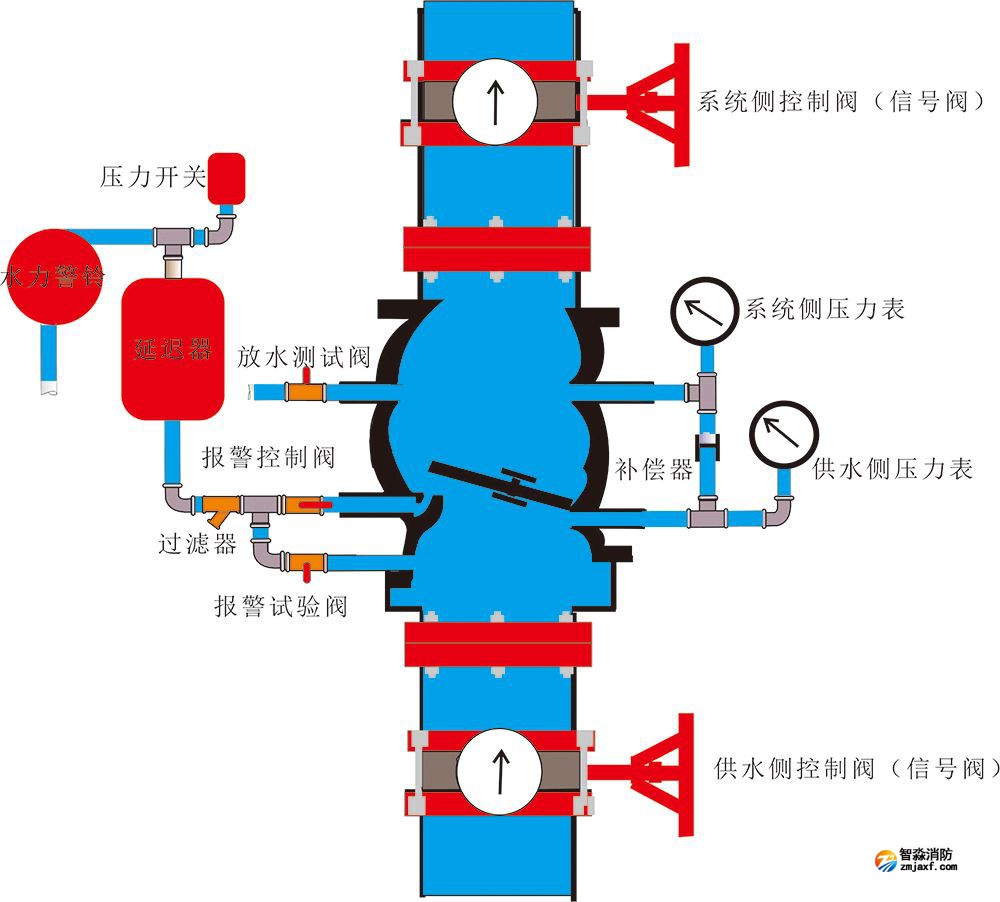

濕式報警閥體、系統側壓力表、供水側壓力表、補償器、放水測試閥（常閉）、報警控制閥（常開）、報警試驗閥（常閉）、過濾器、延遲器、壓力開關、水力警鈴
補償器：為了應對日常準工作狀態中系統側的微滲、少量泄漏等情況，閥體通過補償器由下腔向上腔進行少量補水，以始終維持上下腔壓力水平。報警試驗閥：試驗報警閥功能及警鈴報警功能。延遲器：入口與報警管路相連接，出口與壓力開關連接，延遲器前應安裝過濾器，當配水管道發生滲漏時，可引起閥瓣的微小開啟，使水流入報警管路，由于水流較小，可從延遲器的節流孔排出而不會進入水力警鈴及壓力開關，避免誤報警。壓力開關：壓力開關是一種壓力傳感器，其作用是將系統的壓力信號轉化為電信號。水力警鈴：依靠水力進行驅動，水流進入水力警鈴并形成一股高速射流，沖擊水輪帶動鈴錘快速旋轉，敲擊鈴蓋發出聲響警報。
二、檢驗安裝調試
1）報警閥除應有商標、型號、規格等標志外，尚應有水流方向的永久性標志。2）報警閥和控制閥的閥瓣及操作機構應動作靈活、無卡澀現象，閥體內應清潔、無異物堵塞。3）水力警鈴的鈴錘應轉動靈活、無阻滯現象；傳動軸密封性能好，不得有滲漏水現象。4）報警閥應進行滲漏試驗。試驗壓力應為額定工作壓力的2倍，保壓時間不應小于5min。閥瓣處應無滲漏。1）報警閥組的安裝應在供水管網試壓、沖洗合格后進行。2）安裝時應先安裝水源控制閥、報警閥，然后進行報警閥輔助管道的連接。3）水源控制閥、報警閥與配水干管的連接，應使水流方向一致。4）報警閥組安裝的位置應符合設計要求；當設計無要求時，報警閥組應安裝在便于操作的明顯位置，距室內地面高度宜為1.2m；兩側與墻的距離不應小于0.5m；正面與墻的距離不應小于1.2m；報警閥組凸出部位之間的距離不應小于0.5m。5）安裝報警閥組的室內地面應有排水設施。6）應使報警閥前后的管道中能順利充滿水；壓力波動時，水力警鈴不應發生誤報警。7）報警水流通路上的過濾器應安裝在延遲器前，且便于排渣操作的位置。8）水力警鈴與報警閥連接的管道，其管徑應為20mm，總長不宜大于20m。濕式報警閥調試時,在末端裝置處放水,當濕式報警閥進口水壓大0.14MPa、放水流量大于1L/s時，報警閥應及時啟動；帶延遲器的水力警鈴應在5～90s內發出報警鈴聲，不帶延遲器的水力警鈴應在15s內發出報警鈴聲；壓力開關應及時動作，啟動消防泵并反饋信號。
①排水閥門未完全關閉
②閥瓣密封墊老化或者損壞
③系統側管道接口滲漏
④報警管路測試控制閥滲漏
⑤閥瓣組件與閥座之間因變形或者污垢、雜物阻擋出現不密封狀態
2）報警閥啟動后報警管路不排水
①報警管路控制閥關閉
②報警管路過濾器被堵塞
3）報警閥報警管路誤報警
①未按照圖紙安裝或者未按照調試要求進行調試
②報警閥組滲漏通過報警管路流出
③延遲器下部孔板溢出水孔堵塞，發生報警或者縮短延遲時間
4）水力警鈴工作不正常
①產品質量問題或安裝調試不符合要求
②報警閥至水力警鈴的管路或者鈴錘機構被卡死
5）開啟測試閥消防水泵不能正常啟動
①流量開關或者壓力開關設定值不正確
②控制柜控制回路或電氣元件損壞
③水泵控制柜未設定在“自動”狀態
