建筑物的消防安全很大程度上取決于消防設備的好壞，而消防設備能否正常工作又取決于供電電源的工作狀態。因消防設備電源失控造成消防設備失靈導致火災蔓延事故屢有發生，因此在建筑物內安裝消防設備電源監控系統顯得尤為重要。本文小編將為大家分享該系統的組成、運行原理、應用場所、安裝及施工調試等方面的內容，供大家學習掌握。
一、消防設備電源監控系統的組成
根據國家標準GB28184-2011《消防設備電源監控系統》，消防設備電源監控系統用于監控消防設備電源工作狀態，在電源發生過壓、欠壓、過流、缺相等故障時發出報警信號的監控系統。通過實時監控消防設備電源的工作狀態，集中顯示，從而有效避免火災發生時消防設備由于電源故障而無法正常工作的危機情況，最大限度地保障消防聯動系統的可靠性。
消防設備電源監控系統由消防設備電源狀態監控器、電壓信號傳感器、電壓/電流信號傳感器和配套電流互感器等部分或全部設備組成。
二、消防設備電源監控系統的功能與運行原理
1、系統功能
該系統實現了在消防控制室內有效的實時監測并顯示各個消防用電設備供電電源和備用電源工作狀態的各項技術要求，適用于新建、擴建和改建的工業與民用建筑。作為一種預報警系統，其優點是可以提前對消防設備電源故障進行報警。該系統主要監測消防設備電源的相關電氣參數，在電源發生過壓、欠壓、過流、缺相等故障和異常、相關參數不在設定值要求范圍內時能發出報警信號，并在系統中指示報警具體部位，且記錄并保存警報信息。避免火災發生時消防設備不能正常使用而導致不能有效地控制火災的蔓延，使火災發生時消防設備能高效快速地投入工作。
2、運行原理
在消防電源正常時，消防電源火線、零線上的電壓均處于正常范圍值，此時信號處理單元處于正常監控狀態，當設備電源出現過壓、欠壓、缺相、錯相等情況時，該相異常電壓信號會傳輸給電壓信號傳感器，最后傳感器會將這個信息傳輸?shù)较涝O(shè)備電源監控器上。
除具有檢測電源過壓、欠壓、缺相、錯相情況外，電壓電流信號傳感器還可測量消防線路是否出現斷路、短路、過流的情況，防止消防電路損壞以及消防設備用電異常。當發生以上線路電流故障時，消防設備電源監控器通過電流傳感器檢測到異常后，會將這些故障信息傳輸?shù)较涝O(shè)備電源監控器上，提醒值班人員消除該隱患。
三、消防設備電源監控系統的應用場所
根據國家標準《消防控制室通用技術要求》（GB25506-2010）確定了消防設備電源監控系統的具體設置場所。消防設備電源監控系統宜安裝在各種消防設備電源，如：
“消火栓(消防炮）系統、自動噴水滅火系統、水噴霧(細水霧)滅火系統、雨淋噴水滅火系統(泵供水方式)、泡沫滅火系統、干粉滅火系統、氣體滅火系統、防煙排煙系統、防火門和卷簾系統、消防電梯、消防應急照明和疏散指示系統、消防設備應急電源(EPS)、消防設備直流電源等。”
四、消防設備電源監控系統的安裝
在消防控制室內，消防設備電源狀態監控器發出的報警信息和故障信息應與火災報警信息有明顯區別，同時它對消防控制室內的報警控制器、圖形顯示器裝置及其他消防設備的供電電源也要進行監控，故主機要獨立運行，不可由其他主機代替。但可與其他主機同裝在一個柜體中。

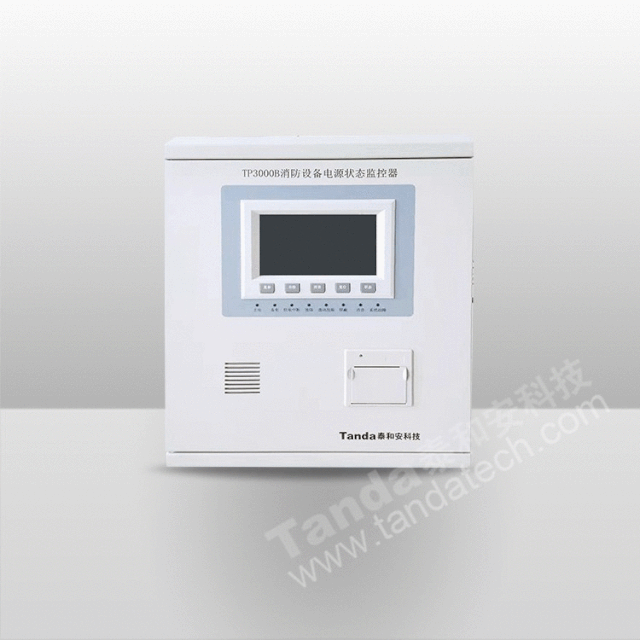

1、消防設備電源狀態監控器的安裝
消防設備電源狀態監控器的安裝設置可以參照《火災自動報警系統設計規范》（GB50116）對火災報警控制器的有關規定，安裝要牢固，不得傾斜，安裝在輕質墻上時，應采取加固措施。引入監控器的電纜或?qū)Ь€，端子板的每個接線端，接線不得超過2根；電纜芯和導線，應留有不小于20CM的余量；導線應綁扎成束；引入線穿線后，在進行管處應封堵；電纜芯線和所配導線的端部，均應表明編號，并與圖紙一致，字跡清晰不易退色；控制器的主電源引入線，應直接與消防電源連接，嚴禁使用電源插頭。監控器的接地，應牢固，并有明顯標志。
2、消防設備電源傳感器的安裝
消防設備電源傳感器宜獨立安裝在傳感器箱內，放置在配電箱附近，并預留與配電箱接線端子。當不具備單獨安裝條件時，傳感器亦可安裝在配電箱內，但不能對供電主回路產生影響。應盡量保持一定距離，并有明顯標志消防設備電源監控傳感器的安裝。
五、消防設備電源監控系統的施工調試
消防設備電源監控系統安裝完畢之后，將系統通電后，按照《消防設備電源監控系統》（GB28184-2011）分別對傳感器和監控設備逐個進行單機通電功能檢查，應按現行國家標準的有關要求對監控設備進行監控報警功能、控制輸出功能、故障報警功能、自檢功能、電源功能檢查。其主電源和備用電源，其容量應分別符合現行有關國家標準和使用說明書的要求。在備用電源連續充放電3次后，主電源和備電源應能自動切換。功能正常后，監控系統可進行正常調試，待監控系統在連續運行12h無故障后，填寫系統調試表。調試完成后應有詳細監控點的報警值參數設置記錄，相應監控點的地址及對應安裝位置信息記錄。
END
